25

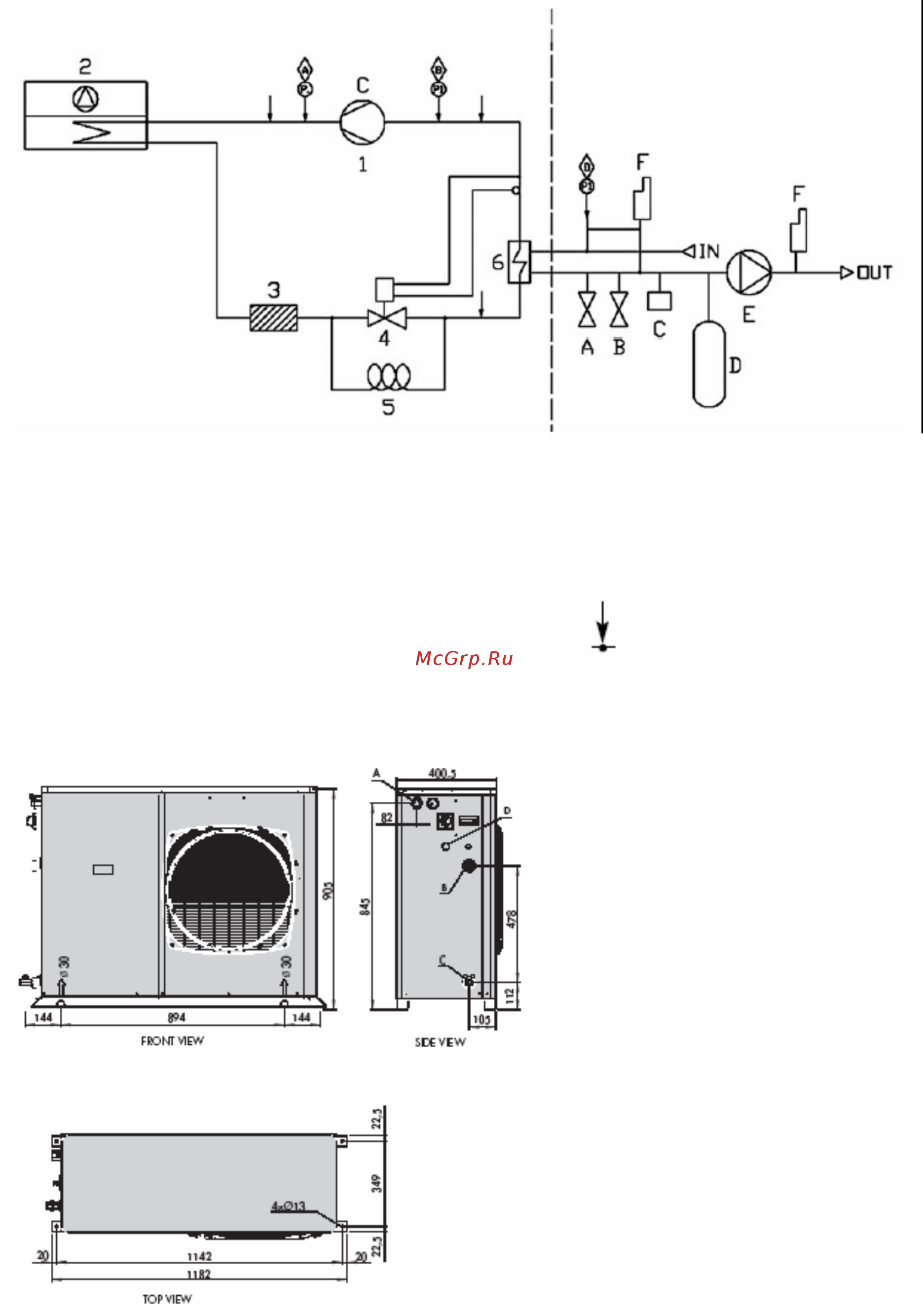

Холодильный контур
1 Компрессор
2 конденсатор + вентилятор
3 Фильтр
4 ТРВ
5 Капиллярная трубка
(только для размеров 4 и 6)
6 Теплообменник
Гидравлическая система
A. дренажный вентиль
B. предохранительный клапан
C. манометр воды
D. расширительный бак
E. насос
F. воздухоотводчик
Устройства для аварийных ситуаций
A+P1 Выключатель высокого давления
B+P! Выключатель низкого давления
8.3 Габариты
MQL/MQH 4-8
вид спереди вид сбоку
вид сверху
