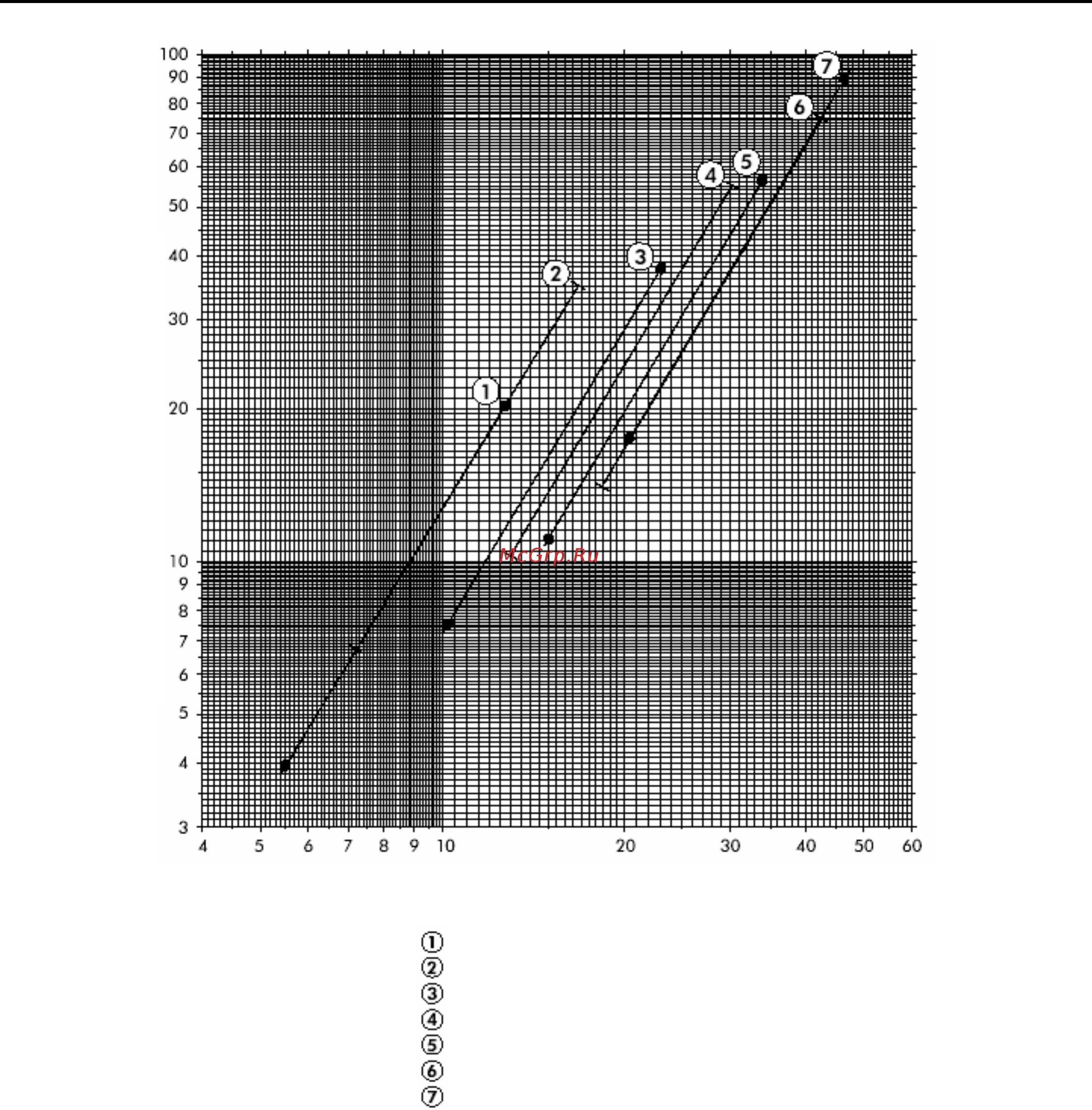

Графики падения давления воды на теплообменнике
Расход воды (x100 л/ч)
MQL/MQH типоразмер 4
MQL/MQH типоразмер 6
MQL/MQH типоразмер 8
MQL/MQH типоразмер 10
MQL/MQH типоразмер 12
MQL/MQH типоразмер 15
MQL/MQH типоразмер 17
Падение давления (кПа)
