Гидравлическое сопротивление, кПа
Расход воды, л/с
32
33

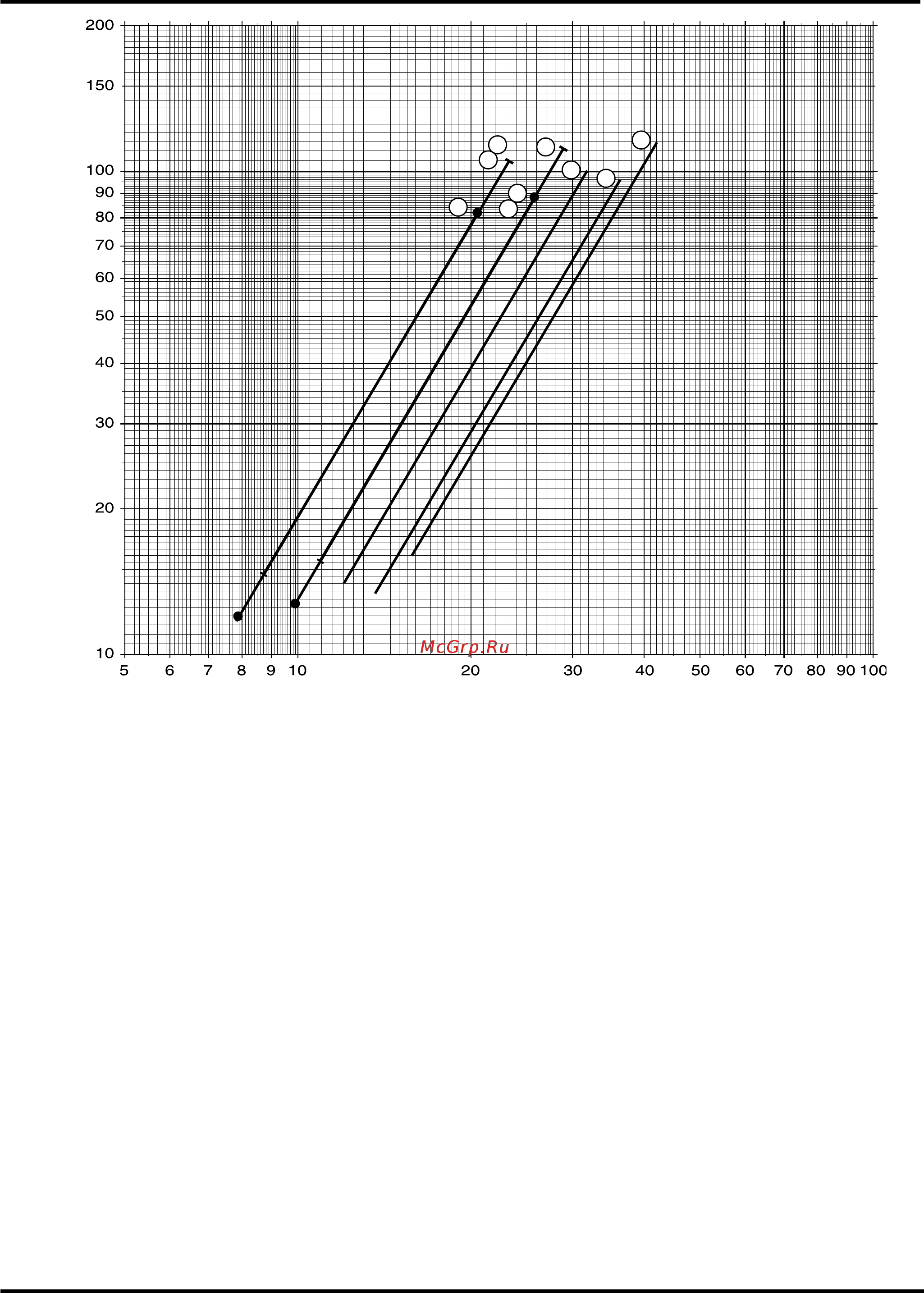

Гидравлическое сопротивление
Линия 1: SLH 1202 Линия 6: SLH 2602
Линия 2: SLH 1404 Линия 7: SLH 2804
Линия 3: SLН 1602 Линия 8: SLH 3204
Линия 4: SLH 1902 Линия 9: SLH 3504
Линия 5: SLH 2202
Примечание: для типоразмеров с 2804 по 3504 гидравлическое сопротивление соответствует вдвое меньшему расходу воды.
