Airwell SLH 1802 [5/40] Êîíäåíñàòîðíûé òåïëîîáìåííèê

Airwell SLH 3804 [5/40] Êîíäåíñàòîðíûé òåïëîîáìåííèê
D
T
P3
C
P1
A
P2
A
P4
C
V V
V
1
2 3
4
6
9
8
8
8
8
9
10
14
7
14
5
5
11
12
13
12
11
16
15
17
H
2
O
H2O
ON
18
8
4
5

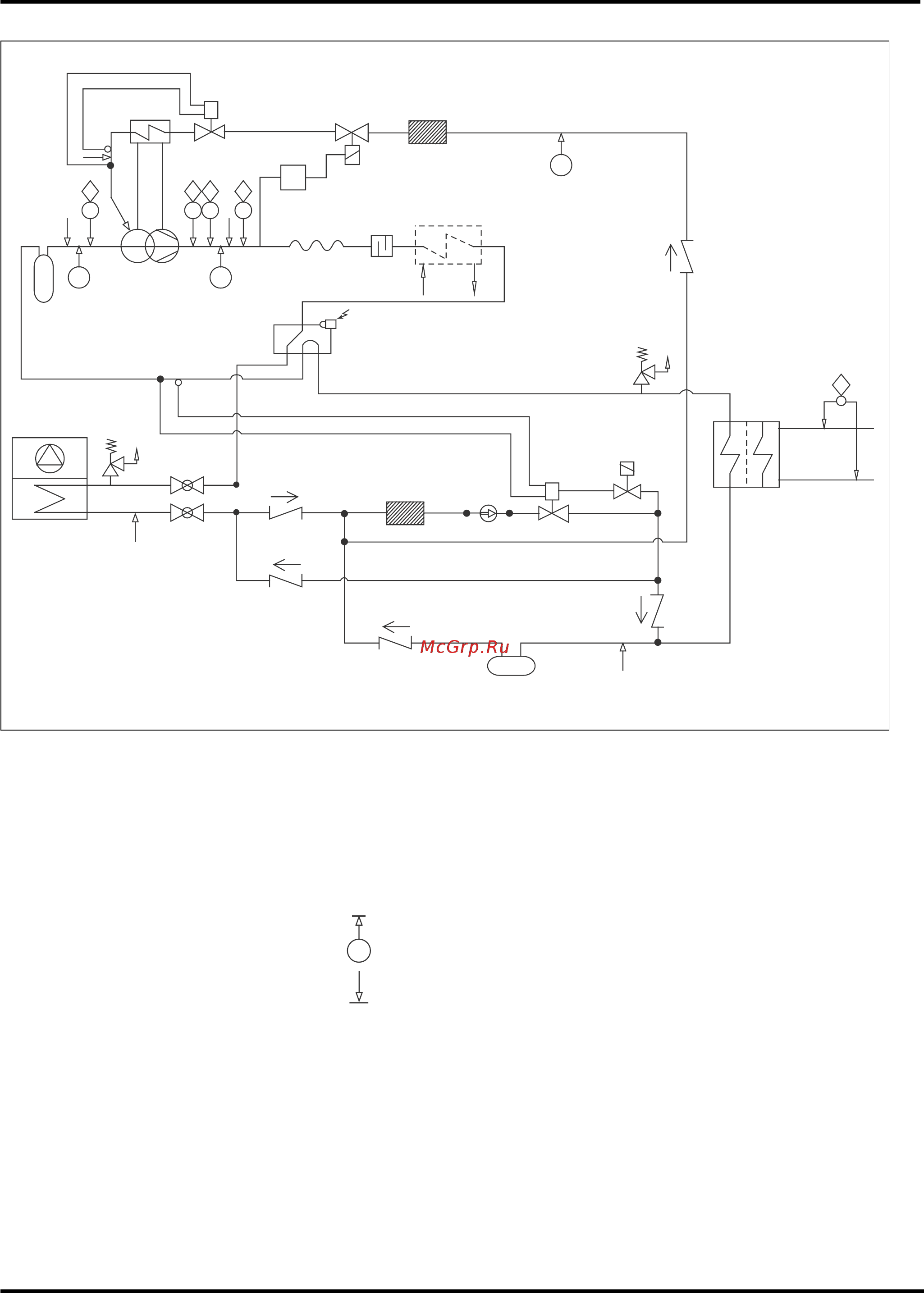

Схема холодильного контура
V
Компоненты холодильных контуров: Устройства защиты:
1 Винтовой компрессор
2 Гибкая подводка
3 Виброкомпенсатор
4 Черетырехходовой клапан реверсирования
цикла
5 Клапан жидкостной линии
6 Предохранительный клапан
7
Êîíäåíñàòîðíûé òåïëîîáìåííèê
8 Обратный клапан
9 Фильтр–осушитель
10 Смотровое стекло
11 Терморегулирующий вентиль
12 Электромагнитный клапан
13 Теплообменник (испаритель)
14 Отделитель жидкости
15 Термостат
16 Маслоохладитель
17 Пароохладитель (опция)
18 Предохранительный клапан
Точки откачки
Клапаны для отбора давления и
заправки или выпуска хладагента
А Реле высокого давления
С Датчик-реле
D Дифференциальное реле давления воды.
Примечание. Каждый агрегат имеет 2 или 4 холодильных контура. Для простоты на схеме показан один контур.
