Страница 60

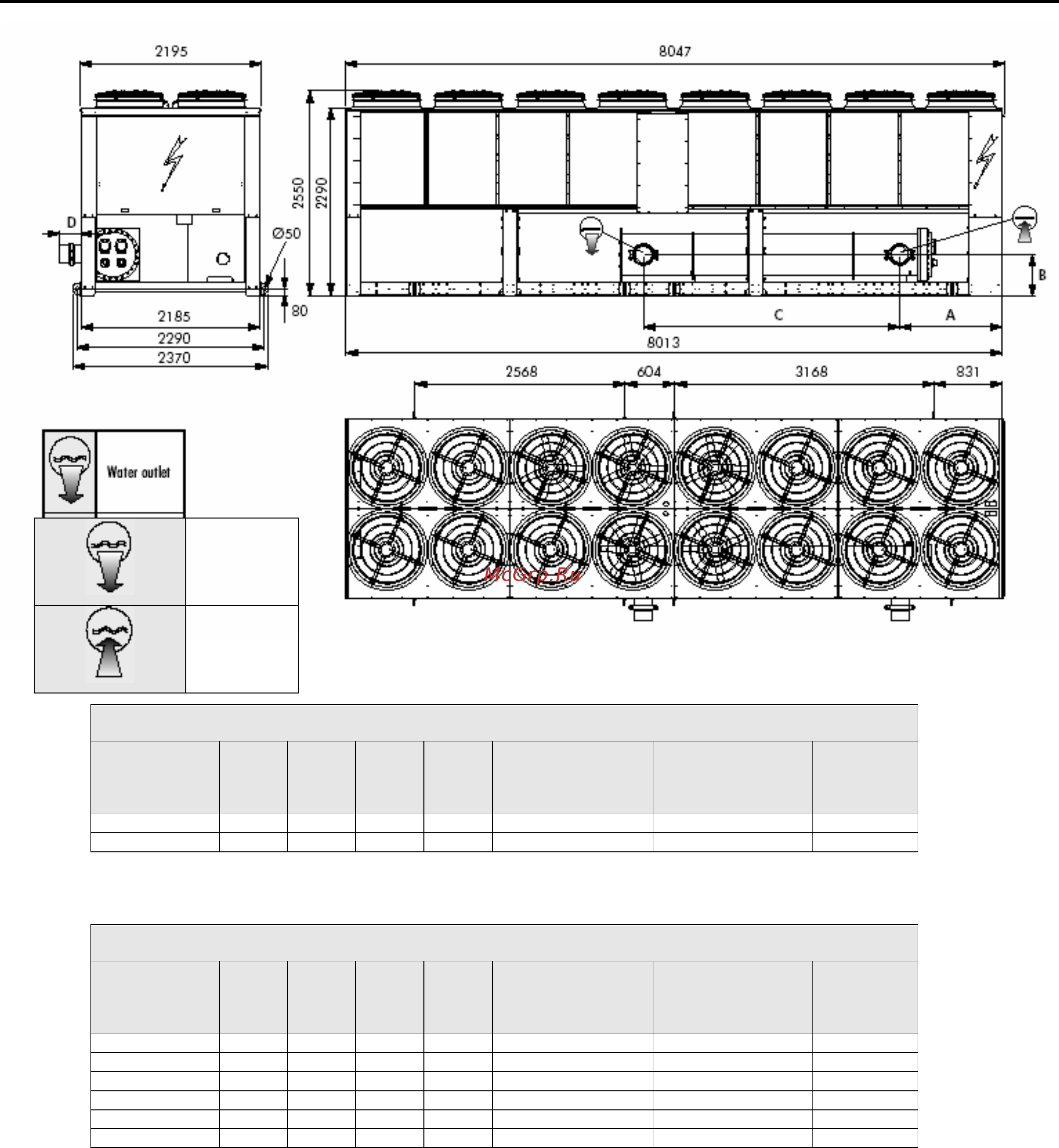

Размеры (мм) - Рама длиной 8 метров (2 контура)
SLS STD
Типоразмеры A B C D
Отверстие для
впуска воды
Отверстие для
выпуска воды
Количеств
о
вентилято
ров
4602 1250 500 3130 270 Номин. диам. 200 Номин. диам. 200 14
4802 1250 500 3130 270 Номин. диам. 200 Номин. диам. 200 14
SLS HE
Типоразмеры A B C D
Отверстие для
впуска воды
Отверстие для
выпуска воды
Количеств
о
вентилято
ров
3202 1250 467 3200 195 Номин. диам. 200 Номин. диам. 200 14
3402 1250 467 3200 195 Номин. диам. 200 Номин. диам. 200 14
3602 1250 467 3200 195 Номин. диам. 200 Номин. диам. 200 16
4202 1250 500 3200 195 Номин. диам. 200 Номин. диам. 200 16
4602 1250 500 3130 270 Номин. диам. 200 Номин. диам. 200 16
4802 1250 500 3130 270 Номин. диам. 200 Номин. диам. 200 16
Отверстие
для выпуска
воды
Отверстие
для впуска
воды
