BBK 65LEX-6039/UTS2C [5/8] Подключение
![BBK 65LEX-6039/UTS2C [5/8] Подключение](/views2/1409369/page5/bg5.png)
5

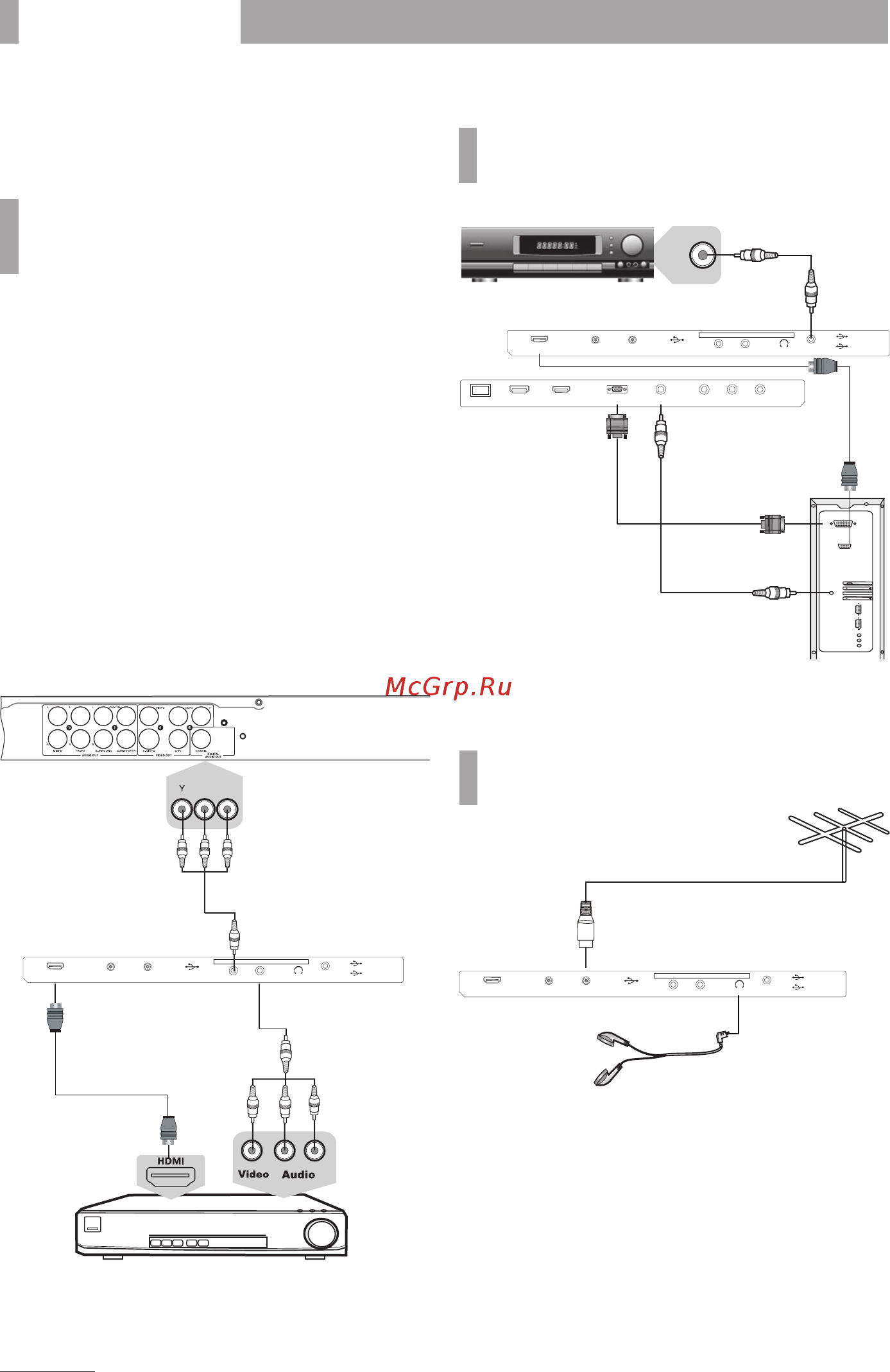

ПОДКЛЮЧЕНИЕ
* На рисунках схематично изображены панели телевизоров соответствующих серий.
пОДКлЮЧЕНИЕ К СпУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕлЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИгРОВАЯ
пРИСТАВКА, DVD-плЕЕР И Т.п.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Метод C
При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель (в комплектацию
не входит).
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод С
Pb Pr
Задняя панель DVD-плеера
AV-переходник+AV-кабель
Метод А
Метод В
HDMI3SAT ANT USB1
YPbPrAVEARPHONE
USB2
USB3
DIGITAL AUDIO
OUT
CI
пОДКлЮЧЕНИЕ К пЕРСОНАлЬНОМУ
КОМпЬЮТЕРУ И К УСИлИТЕлЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный
компьютер
Coax In
HDMI3 SATANT USB1
YPbPrAVEARPHONE
USB2
USB3
DIGITAL AUDIO
OUT
CI
LAN HDMI1 HDMI2 PCPC AUDIO INVIDEO LR
пОДКлЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОгО КАбЕлЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
HDMI3SAT ANT USB1
YPbPrAVEARPHONE
USB2
USB3
DIGITAL AUDIO
OUT
CI
