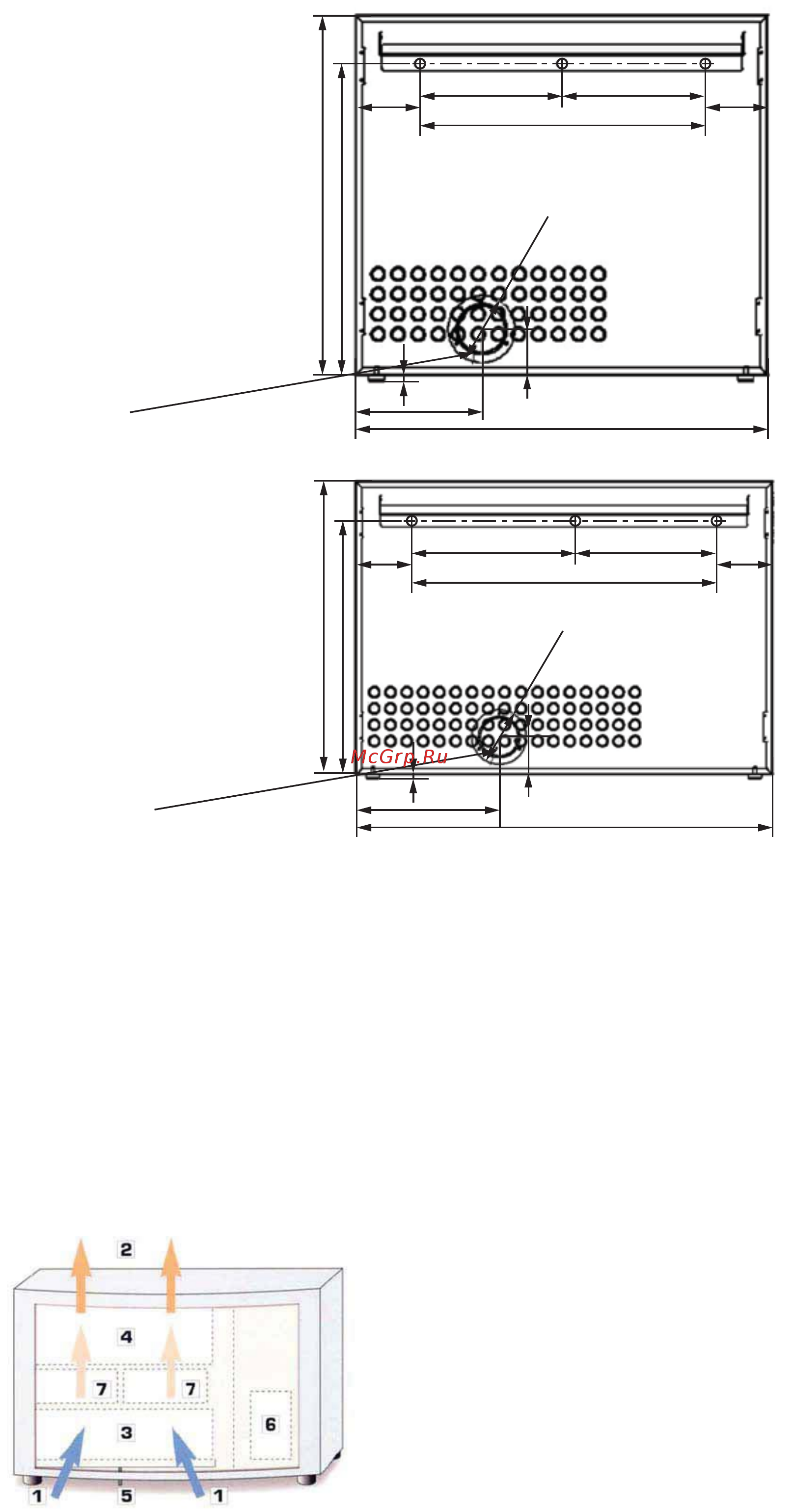

Aerial AP 70 [5/20] Влажный воздух помещения 2 сухой воздух 3 испаритель охлаждение 4 конденсатор нагрев 5 выход конденсата 6 компрессор 7 вентилятор
![Aerial AP 70 [5/20] Влажный воздух помещения 2 сухой воздух 3 испаритель охлаждение 4 конденсатор нагрев 5 выход конденсата 6 компрессор 7 вентилятор](/views2/1409422/page5/bg5.png)
5
1- влажный воздух помещения
2- сухой воздух
3- испаритель (охлаждение)
4- конденсатор (нагрев)
5- выход конденсата
6- компрессор
7- вентилятор
Размеры AP 50
Размеры AP 70
285 285
570
253
12
Ø100
92
824
Подвод свежего воздуха (опция)
128
719
621,50
126
Осушители воздуха сконструированы специально для осушения воздуха в
закрытых помещениях. Данные осушители способны предотвратить образование
конденсата,устранить слишком высокую влажность воздуха и сохранять заданный
уровень влажности без изменений. Время, необходимое агрегату на достижение
заданного уровня влажности воздуха, в значительной степени зависит от параметров
окружающей среды. Достигаемое значение влажности также зависит от параметров
окружающей среды.
400 385
750
353
12
Ø100
92
1024
Подвод свежего воздуха (опция)
137
719
621,50
137
Осушитель работает по принципу конденсации с возвратом тепла. Вентилятор
(расположение деталей см. на рисунке) всасывает влажный воздух через испаритель.
Здесь воздух охлаждается ниже точки конденсации, так что пар из воздуха
конденсируется в воду и течет в водосборный бак. Охлажденный и осушенный воздух
снова нагревается в конденсаторе. Благодаря эффекту теплового насоса выходящий
воздух на несколько градусов теплее входящего воздуха. Абсолютная влажность
воздуха постоянно понижается посредством рециркуляции воздуха через агрегат.
Излишняя влага тщательно и эффективно удаляется.
