Acson ACC15C/CR [5/31] Acc40 c cr
![Acson ACC15C/CR [5/31] Acc40 c cr](/views2/1409557/page5/bg5.png)
5

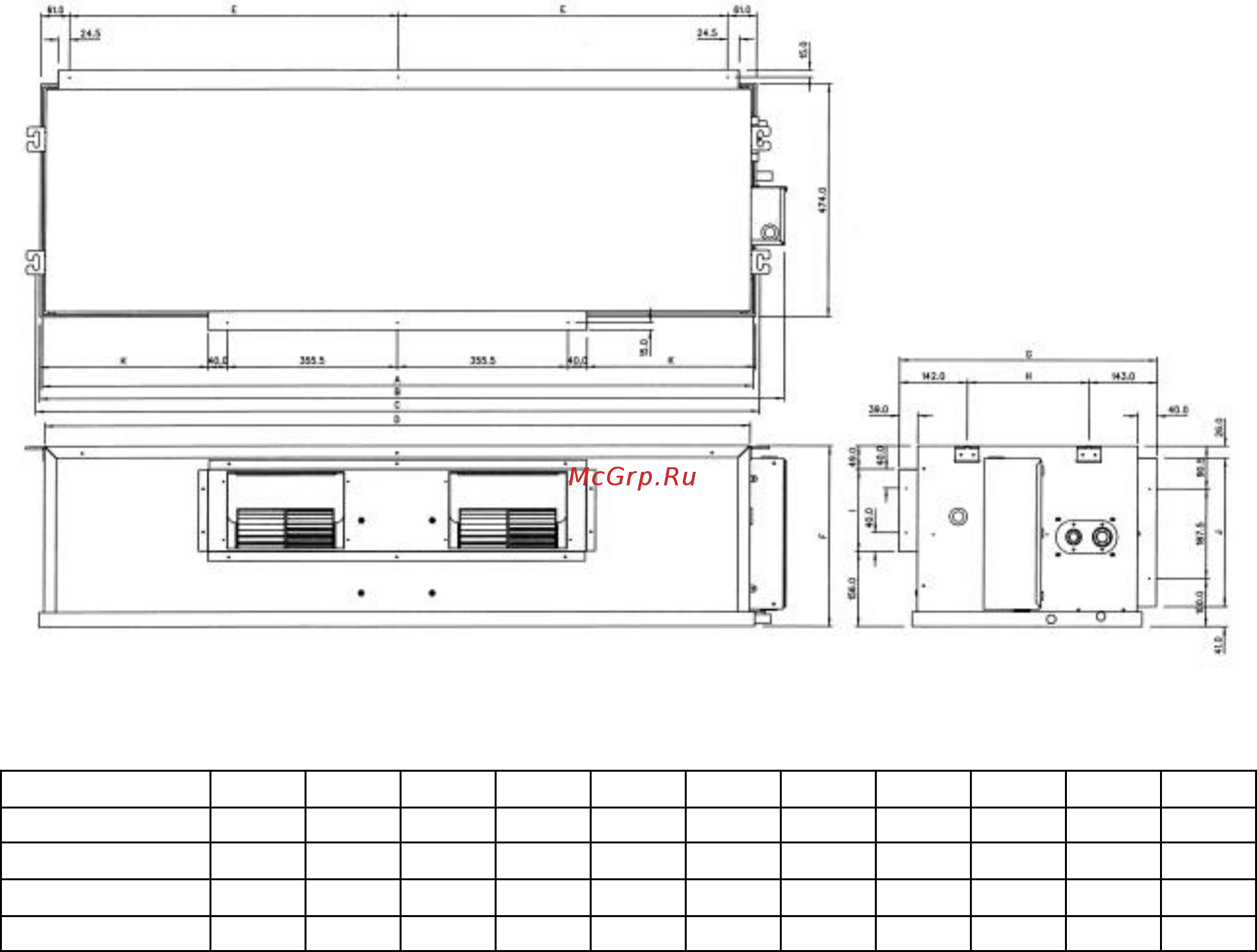

ACC30 ~ 60 C/CR
Model A B C D E F G H I J K
ACC30 C/CR
929.0 999.0 956.0 917.0 408.5 378.0 541.0 256.0 173.0 311.0 70.5
ACC40 C/CR
1045.0 1115.0 1072.0 1033.0 466.5 378.0 541.0 256.0 173.0 311.0 128.5
ACC50 C/CR
1299.0 1369.0 1326.0 1287.0 593.5 378.0 541.0 256.0 173.0 311.0 255.5
ACC60 C/CR
1499.0 1569.0 1526.0 1487.0 693.5 378.0 541.0 256.0 173.0 311.0 355.5
