Acson ALC50C/CR [4/31] Acc10 c cr
![Acson ALC50C/CR [4/31] Acc10 c cr](/views2/1409557/page4/bg4.png)
4

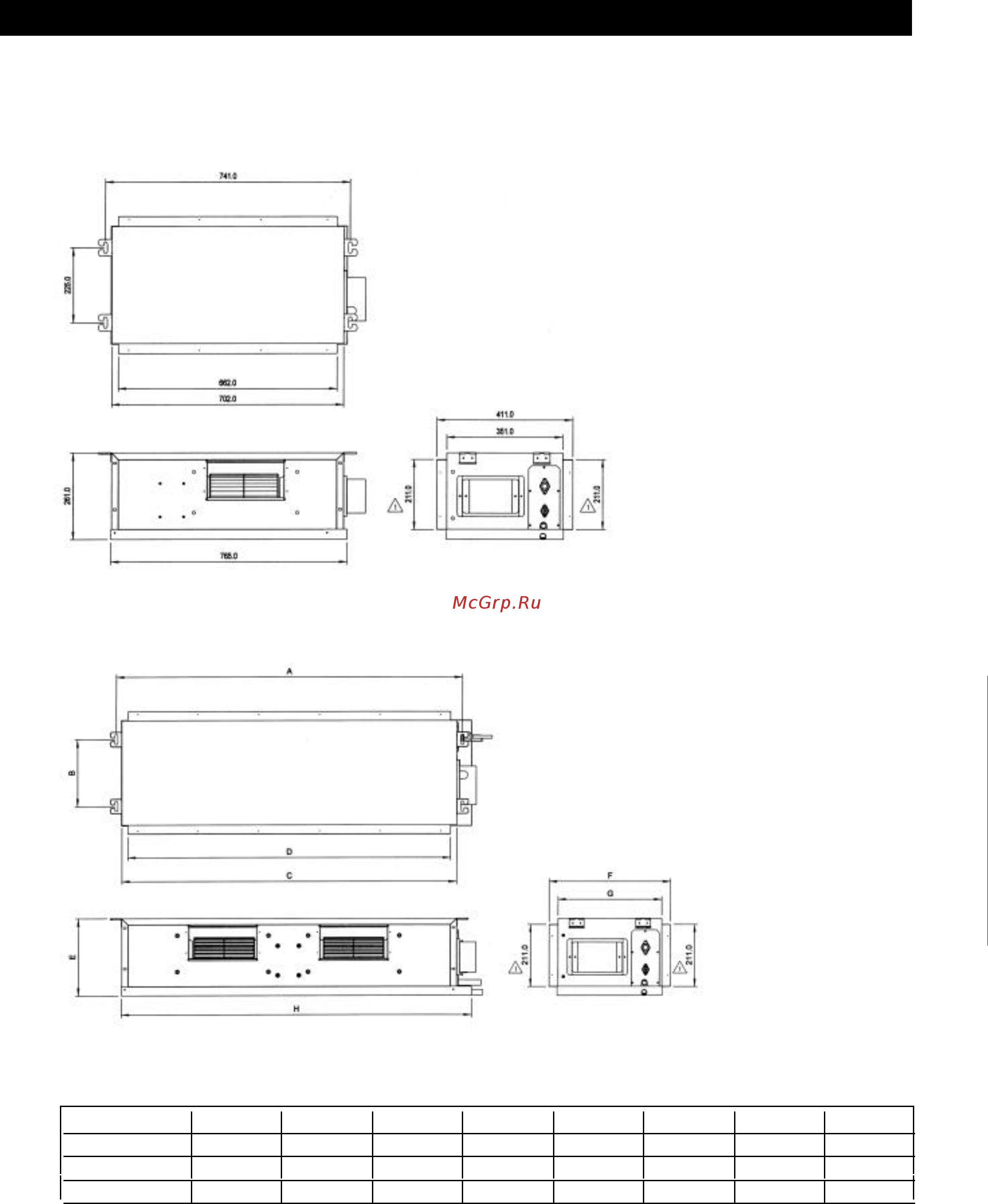

ГАБАРИТНЫЕРАЗМЕРЫ
ВНУТРЕННИЕБЛОКИ
AСС15/20/25
ACC10 C/CR
ACC15 ~ 25 C/CR
Model A B C D E F G H
ACC15C/CR 881.0 225.0 842.0 802.0 261.0 411.0 351.0 905.0
ACC20C/CR 1041.0 225.0 1002.0 962.0 261.0 411.0 351.0 1065.0
ACC25C/CR 1176.0 225.0 1137.0 1097.0 261.0 411.0 351.0 1200.0
