6-5
Русский
ТРУБОПРОВОДЫ И АРМАТУРА ВОДЯНОГО КОНТУРА
• Все трубы водяного контура необходимо изолировать, чтобы не допустить потери мощности и
образования конденсата.
• Для обеспечения высокого качества воды установите сетчатый фильтр размером 40-60.
• Рекомендуется использовать для воды трубы из оцинкованного железа, черной стали, стали и пластика
(ПВХ, полипропилен).
• Перед тем, как прикладывать вращательные усилия к соединительным трубам при выполнении
монтажных работ, необходимо зафиксировать трубопроводные конструкции блока с помощью зажимов,
чтобы уменьшить передаваемый на них крутящий момент.
• Рекомендуется монтировать трубы и принадлежности, как показано на Pис. 2.
• Кран для выпуска воздуха (воздушник) должен быть расположен в самой верхней точке, а дренажный
вентиль - в самой нижней точке водяного контура. чтобы выпустить воздух, находящийся в трубах.
• Включите подачу чистой воды через водоприемное отверстие; включите насос и откачайте грязную
воду. После 30 минут работы насоса необходимо почистить фильтр.
• После подключения всех трубопроводов и оборудования заполните водный контур. Проверьте
герметичность всех соединений. Не включайте аппарат, если обнаружены какие-либо протекания в
системе.
• Для достижения оптимальной мощности убедитесь в отсутствии в системе воздушных пузырьков.
Наличие воздуха в системе приведет к ее неустойчивой работе.

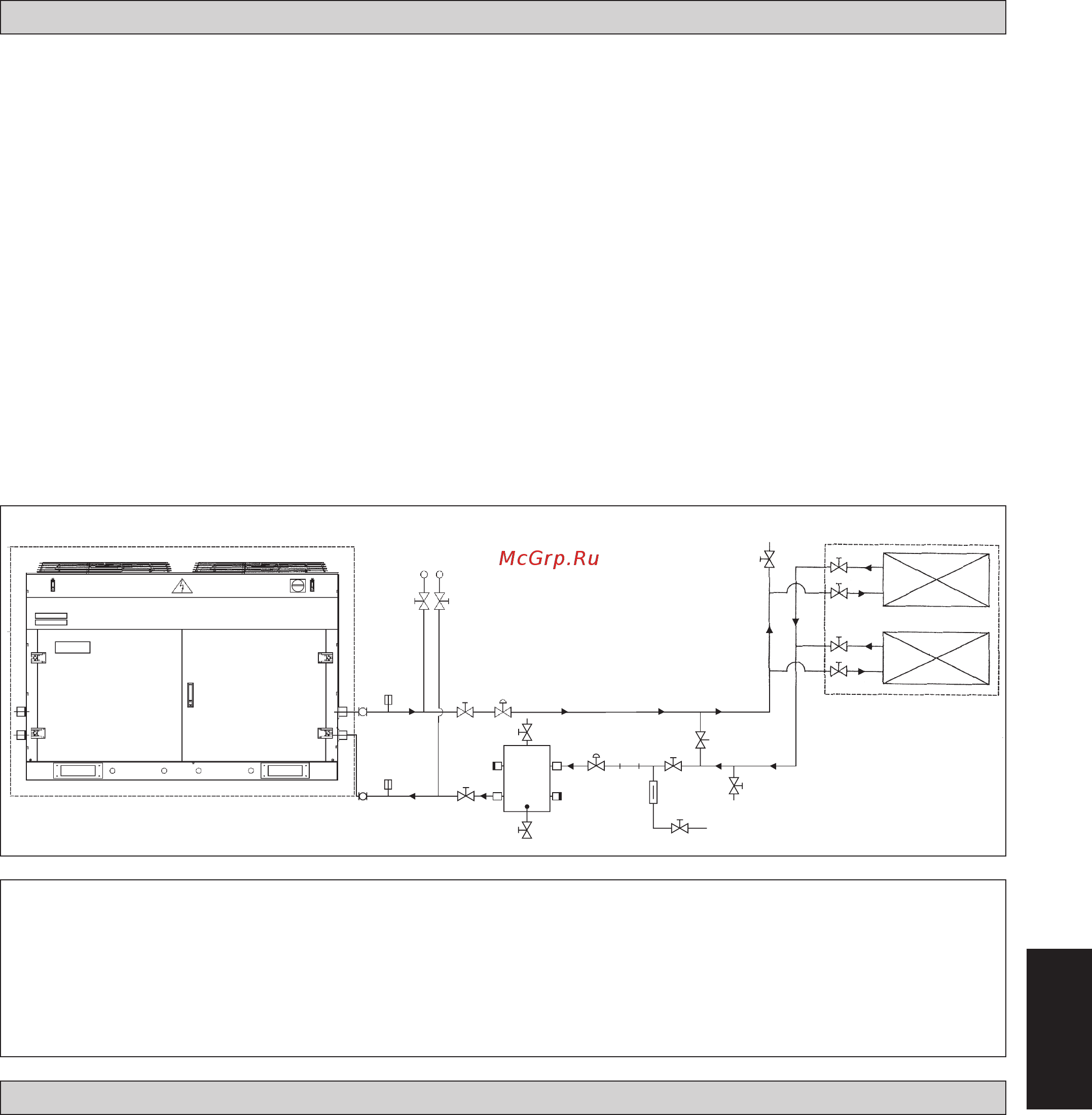

P
МАНОМЕТР
ВОЗДУШНИК (В САМОЙ
ВЕРХНЕЙ ТОЧКЕ)
ВЕНТИЛЯТОРНЫЙ ТЕПЛООБМЕННИК
/ БЛОК КОНДИЦИОНИРОВАНИЯ
Рисунок 4
!!
!!
! ОСТОРОЖНО
• Если аппарат не эксплуатируется длительное время, следите за тем, чтобы в трубопроводах не
оставалось воды.
Если аппарат не будет работать в зимнее время, воду необходимо спустить, иначе может произойти
растрескивание труб.
• Запрещается пить охлажденную воду из аппарата.
БУФЕРНЫЙ РЕЗЕРВУАР (ДОПОЛНИТЕЛЬНО)
• Аппарат поставляется без буферного водного резервуара. Однако в случае необходимости можно
приобрести такой резервуар емкостью 135 литров.
• Расположение и подключение водного резервуара показаны на рис. 4.
• На водный резервуар устанавливается переходник типа BSPT с наружной резьбой диаметром 1 1/4
дюйма.
• Дренажная точка имеется в конструкции аппарата, однако дренажную трубу необходимо устанавливать
на месте.
ЗАПОРНЫЙ
ВЕНТИЛЬ
ЗАПОРНЫЙ
ВЕНТИЛЬ
ТЕРМОМЕТР
ТЕРМОМЕТР
ЗАПОРНЫЙ
ВЕНТИЛЬ
БАЛАНСИРОВОЧНЫЙ
ВЕНТИЛЬ
ЗАПОРНЫЙ
ВЕНТИЛЬ
Водяной
резервуар
(дополнительно)
ЗАПОРНЫЙ
ВЕНТИЛЬ
БАЛАНСИРОВОЧНЫЙ
ВЕНТИЛЬ
АВТОМАТИЧЕСКИЙ СБРОС ДАВЛЕНИЯ ВОЗДУХА
ДРЕНАЖНЫЙ
ВЕНТИЛЬ
ФИЛЬТР
ОБРАТНЫЙ
КЛАПАН
ВЕНТИЛЬ
ДОЛИВА
ЗАПОРНЫЙ ВЕНТИЛЬ (В САМОЙ
НИЖНЕЙ ТОЧКЕ ДЛЯ ДРЕНАЖА)
ГИБКИЙ
