• Неправильное подключение может привести к

повреждению деталей прибора. В этом случае вы теряете

право на гарантийное обслуживание!

• Перед подключением необходимо проверить, совпадает

ли напряжение, указанное в заводской табличке, с

фактическим напряжением в сети. Присоединительное

напряжение в сети (230 В на N) специалист должен

проверить с помощью измерительного прибора!

• Присоединительный кабель с

задней стороны прибора

проложите таким образом, чтобы он не касался задней

стенки варочной панели, так как во время работы прибора

она нагревается.

Примечание!

Перемычки лежат в клеммной колодке. Винты клемм

уже откручены, поэтому их не нужно откручивать. При

закручивании винтов слышен слабый щелчок: это означает,

что винт необходимо крепко затянуть.

Для подключения могут использоваться:

• резиновые соединительные кабели типа H05RR-F 4x1,5 с

желто-зеленым защитным проводом,

• ПВХ изолированные соединительные кабели типа H05VV-

F 4x1,5 с желто-зеленым

защитным проводом, а также

другие равноценные кабели или кабели лучшего качества.

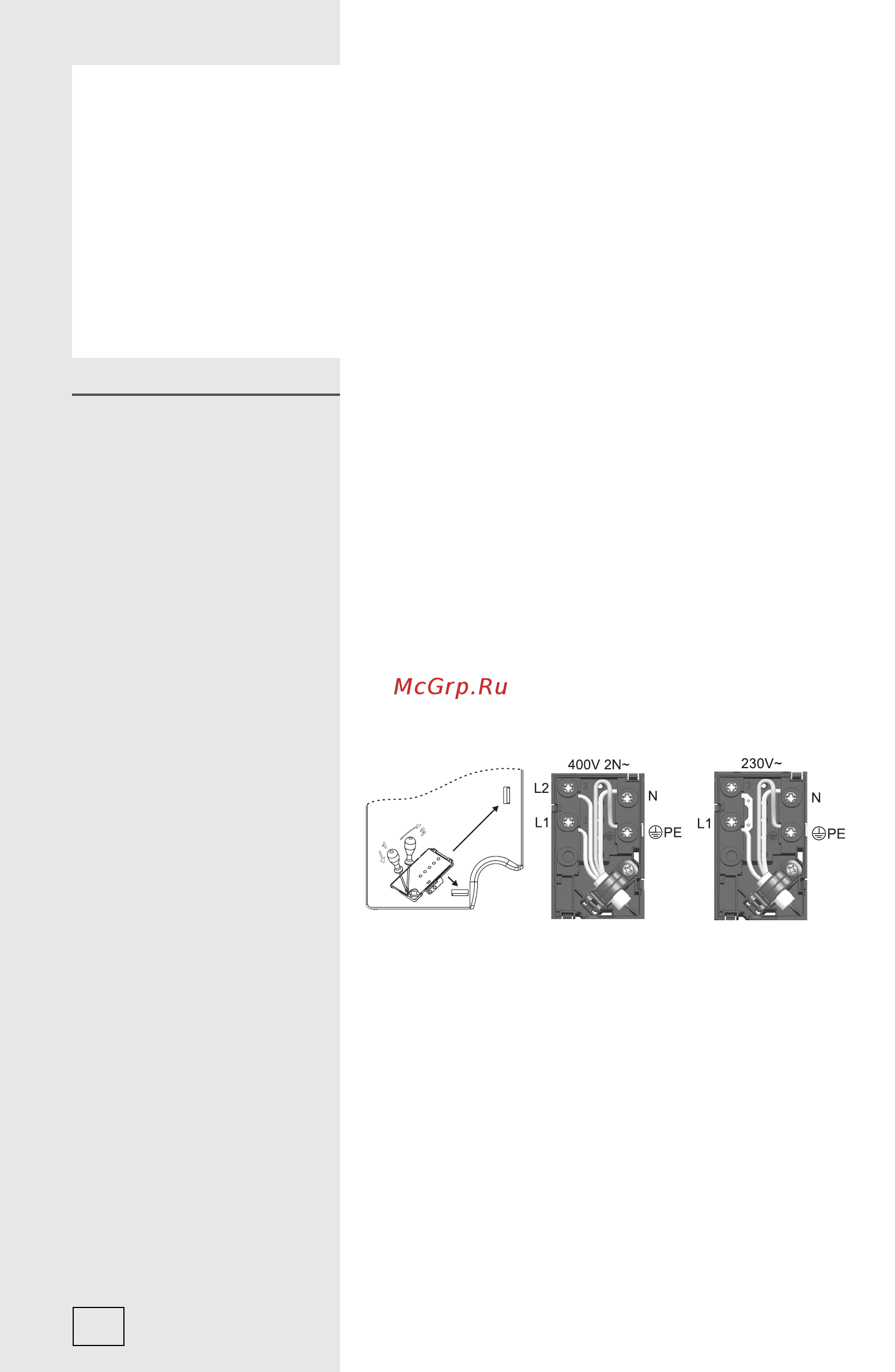

Схема подключенияСхема подключения

ВНИМАНИЕ!

• Перед любым вмешательством отключите прибор от электросети.

• В зависимости от сетевого напряжения подключите варочную панель согласно схеме.

Защитный провод заземления (PE) подключите к клемме, обозначенной символом

заземления.

• Присоединительный кабель обязательно проложите через зажим, предотвращающий

избыточное натяжение кабеля.

• Защитный провод заземления со стороны прибора должен быть длиннее остальных

проводов.

•

После подключения включите все нагревательные элементы на 3 минуты, чтобы

проверить их работу.
