XL-1500WR

Общая информация

- Органы управления и индикаторы -

Органы управления и индикаторы (продолжение)

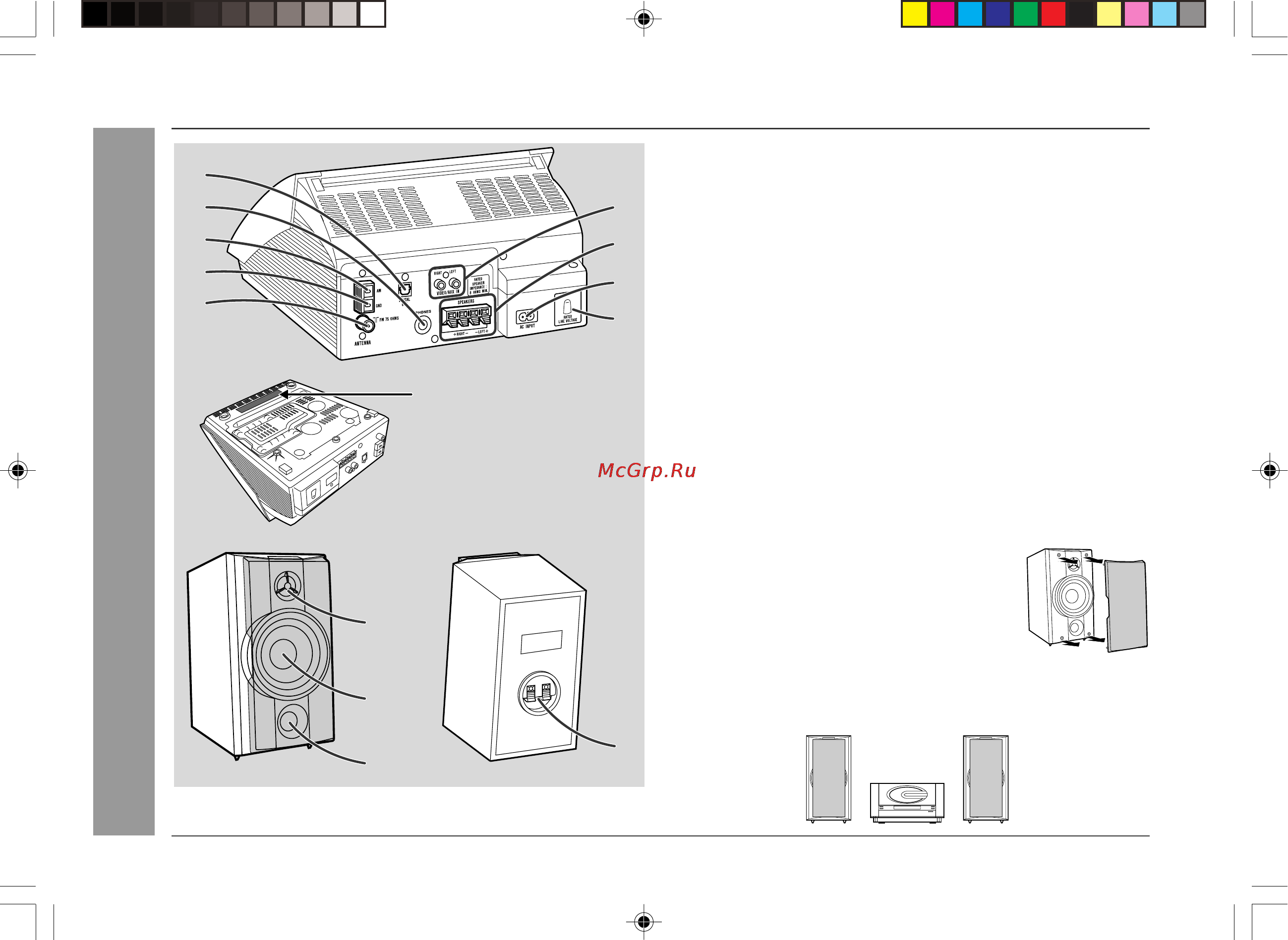

■ Задняя панель

Страница для справок

1. Гнездо цифрового выхода проигрывателя

компакт-диска ...................................................................... 24

2. Гнездо для подключения головных телефонов ........... 16

3. Клемма АМ-антенны.......................................................... 7, 8

4. Клемма заземления антенны .......................................... 7, 8

5. Гнездо для подключения ЧМ-антенны 75 Ом .............. 7, 8

6. Входные гнезда для подключения видеоаппаратуры/

вспомогательного оборудования (аудиосигнала) ........ 24

7. Клеммы для подключения акустической системы ... 7, 8

8. Входнoе гнездо питания переменного тока ................. 7, 9

. Селектор напряжения переменного тока......................... 9

■ Акустическая система

1. Громкоговоритель верхних частот

2. Громкоговоритель нижних частот

3. Канал отражателя для нижних частот

4. Клеммы акустической системы

Сетки громкоговорителей можно снять:

Убедитесь в том, что никакие предметы не контактируют с

мембранами громкоговорителей, когда Вы

снимаете сетки громкоговорителей.

Размещение акустической системы:

Нет никакого отличия между правым и левым

громкоговорителями системами.

Левый громкоговоритель Правый громкоговоритель

Фирменная табличка

расположена на задней

стороне аппарата.
