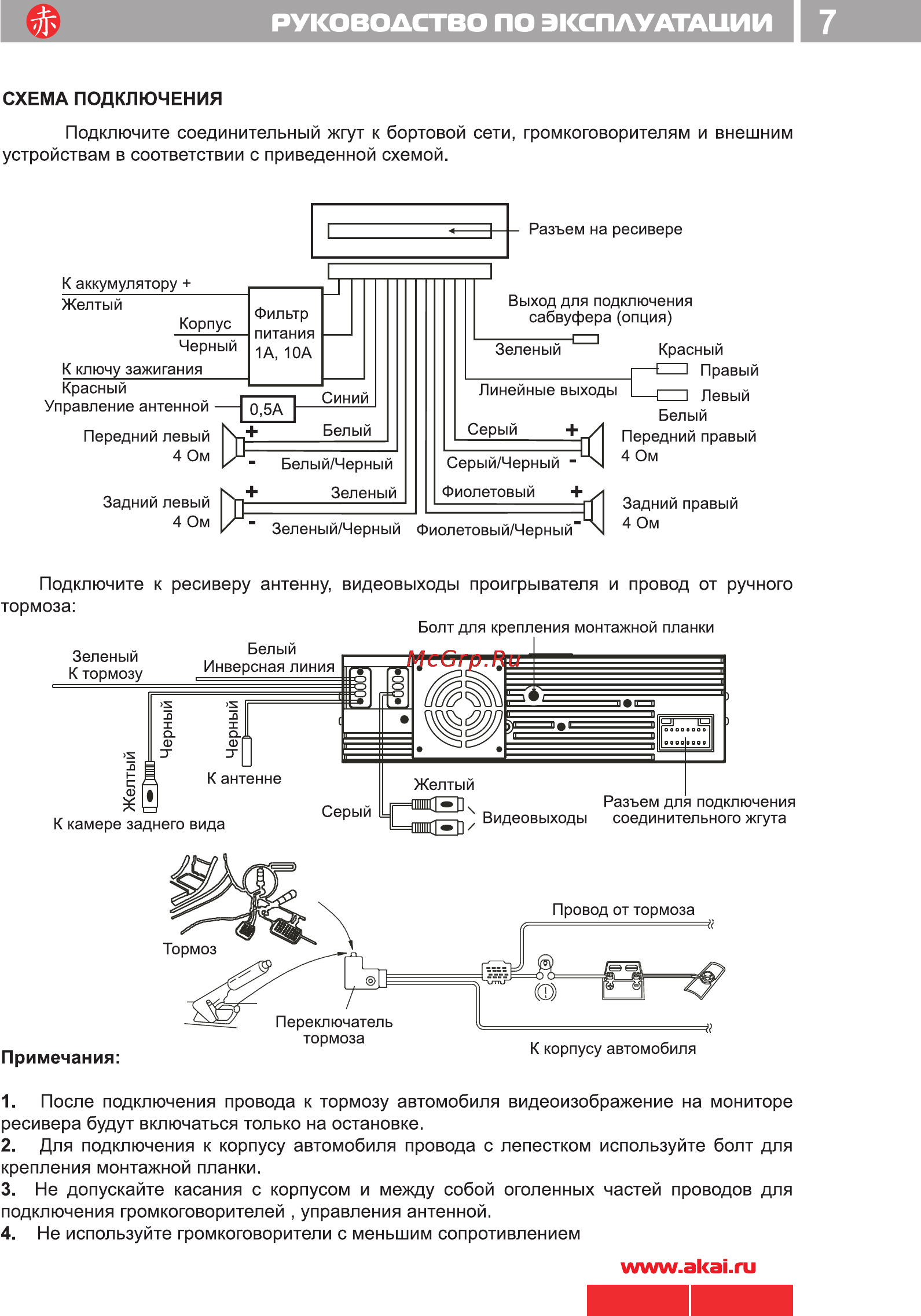

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ I 7 СХЕМА ПОДКЛЮЧЕНИЯ Подключите соединительный жгут к бортовой сети громкоговорителям и внешним устройствам в соответствии с приведенной схемой Разъем на ресивере К аккумулятору Желтый Корпус Черный К ключу зажигания Красный Управление антенной Передний левый 4 Ом Задний левый 4 Ом Фильтр питания Выход для подключения сабвуфера опция Зеленый 1 А 10А Синий Белый Белый Черный Зеленый Линейные выходы Серый Серый Черный Фиолетовый Зеленый Черный Фиолетовый Черный Красный Правый Левый Белый Передний правый 4 Ом Задний правый 4 Ом Подключите к ресиверу антенну видеовыходы проигрывателя и провод от ручного тормоза Примечания 1 После подключения провода к тормозу автомобиля видеоизображение на мониторе ресивера будут включаться только на остановке 2 Для подключения к корпусу автомобиля провода с лепестком используйте болт для крепления монтажной планки 3 Не допускайте касания с корпусом и между собой оголенных частей проводов для подключения громкоговорителей управления антенной 4 Не используйте громкоговорители с меньшим сопротивлением www akai ru
