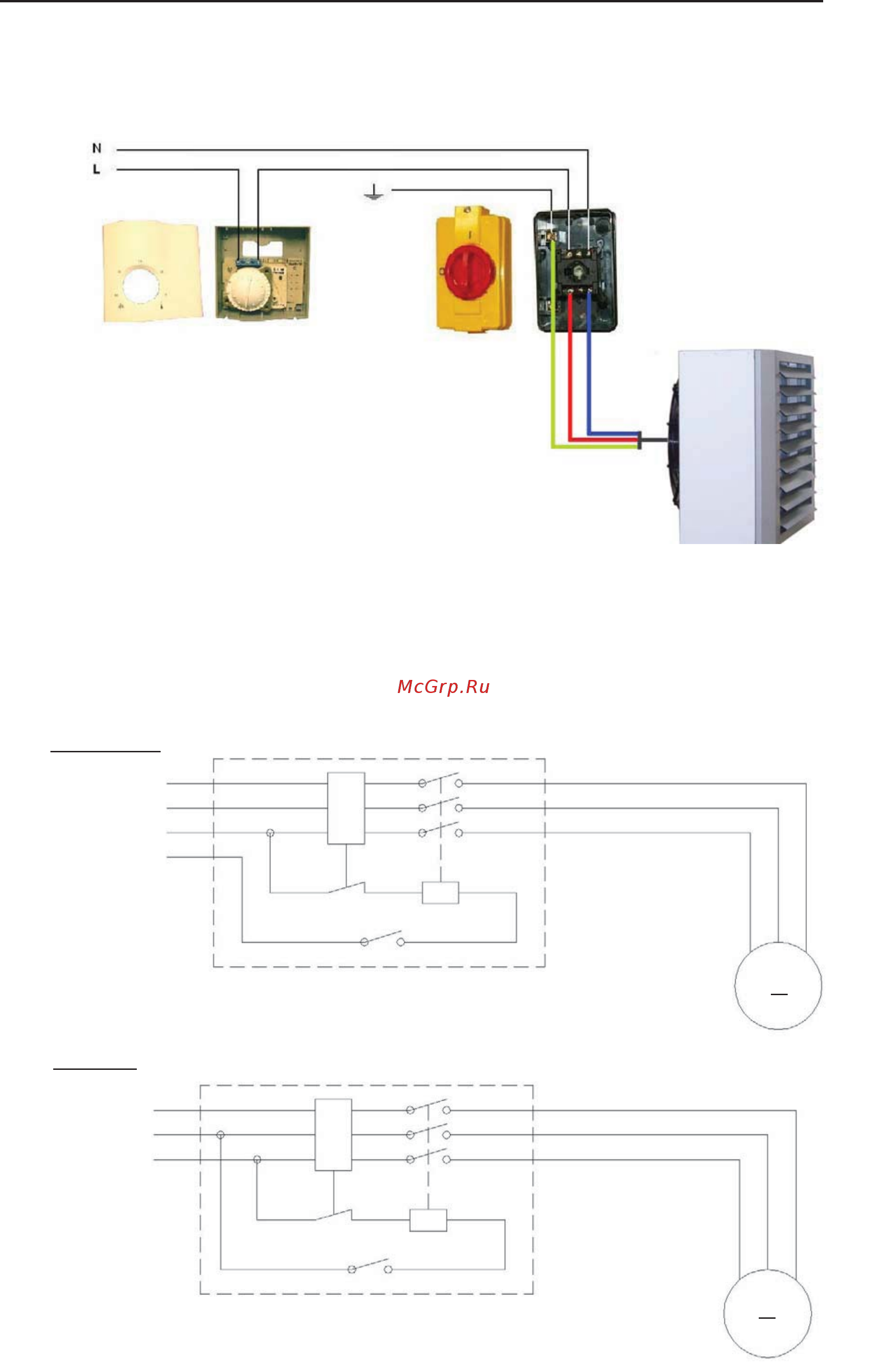

CABLAGE THERMOSTAT & INTERRUPTEUR SECTIONNABLE DE PROXIMITE
Chaque thermostat à un pouvoir de coupure spécifique et limité, se reporter à l’ampérage marqué sur le
thermostat et à la documentation livrée avec le thermostat.
Schéma de principe :
NOTE : En triphasé, le thermostat devra obligatoirement être relayé dans un coffret de commande (hors
de notre fourniture) suivant schéma ci-dessous.
-8-
Tri 380 V+N
L1
L2
L3
N
Tri 380 V
L1
L2
L3
M
M
k1
K1 Bobine 220 V
Thermostat
k1
K1 Bobine 380 V
Thermostat
