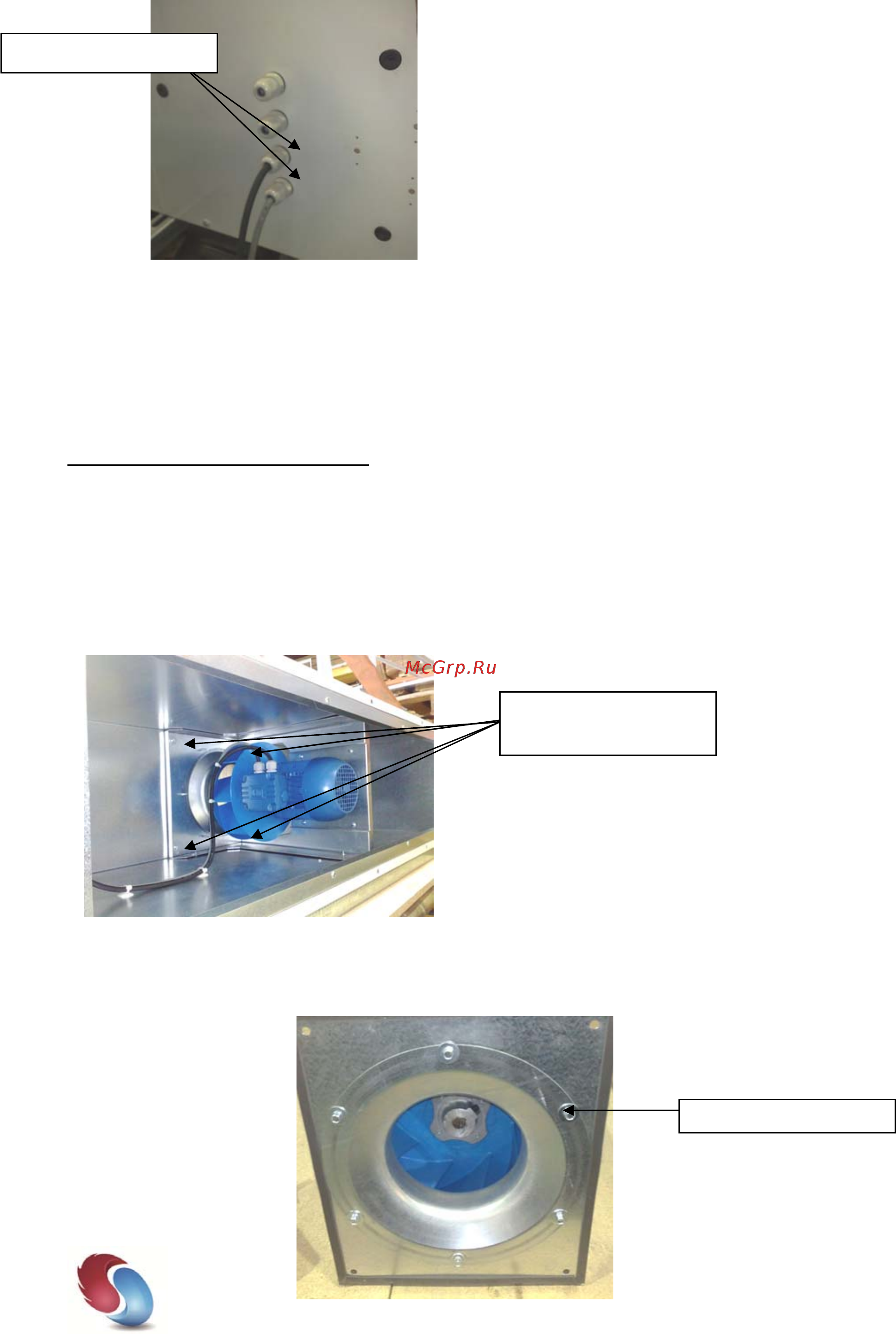

 L’accès au(x) ventilateur(s) s’effectue par le panneau latéral ventilateur. Il comporte 1 presse-étoupe

pour le passage du câble d’alimentation et 1 presse-étoupe pour le câble PTO.

Du fait de l’utilisation d’un variateur de fréquence, il est nécessaire de réaliser le raccordement entre le variateur

et les moteurs le plus court possible et avec du câble blindé afin d’éviter les perturbations électromagnétiques.

Vérifier l’absence de perturbations. Les moteurs électriques sont équipés de protections thermiques type PTO qui

devront être raccordées au système de commande pour assurer la protection contre les surchauffes.

Se référer également à la notice du variateur de fréquence (en option) pour les règles de raccordement électrique

et les propositions de schémas électriques.

Réglage virole d’aspiration ventilateur

Suite au transport et aux manutentions de mise en place (contraintes mécaniques, vibration), la virole peut être

décentrée par rapport à la roue libre du ventilateur. Avant la première mise en service de l’unité non alimentée

électriquement, on peut procéder à un premier contrôle consistant à lancer à la main la roue libre afin de vérifier

qu’il n’y a pas de frottement. On peut compléter cet examen en vérifiant le jeu en hauteur et en largeur de part et

d’autre de la roue.

Si un décentrage est détecté, il est nécessaire de recentrer la virole. Pour cela, il est nécessaire de désolidariser

l’ensemble ventilateur de la cloison intérieure pour l’extraire de l’unité.

Une fois l’ensemble extrait, dévisser les vis de fixation de la virole et procéder à son alignement avec la turbine

du ventilateur. Faire le processus inverse pour le remontage.

Presse-étoupes moteur

Vis de fixation support

ventilateur

Vis de fixation virole
