Aircalo Мistral 50 [14/40] Ventilateurs

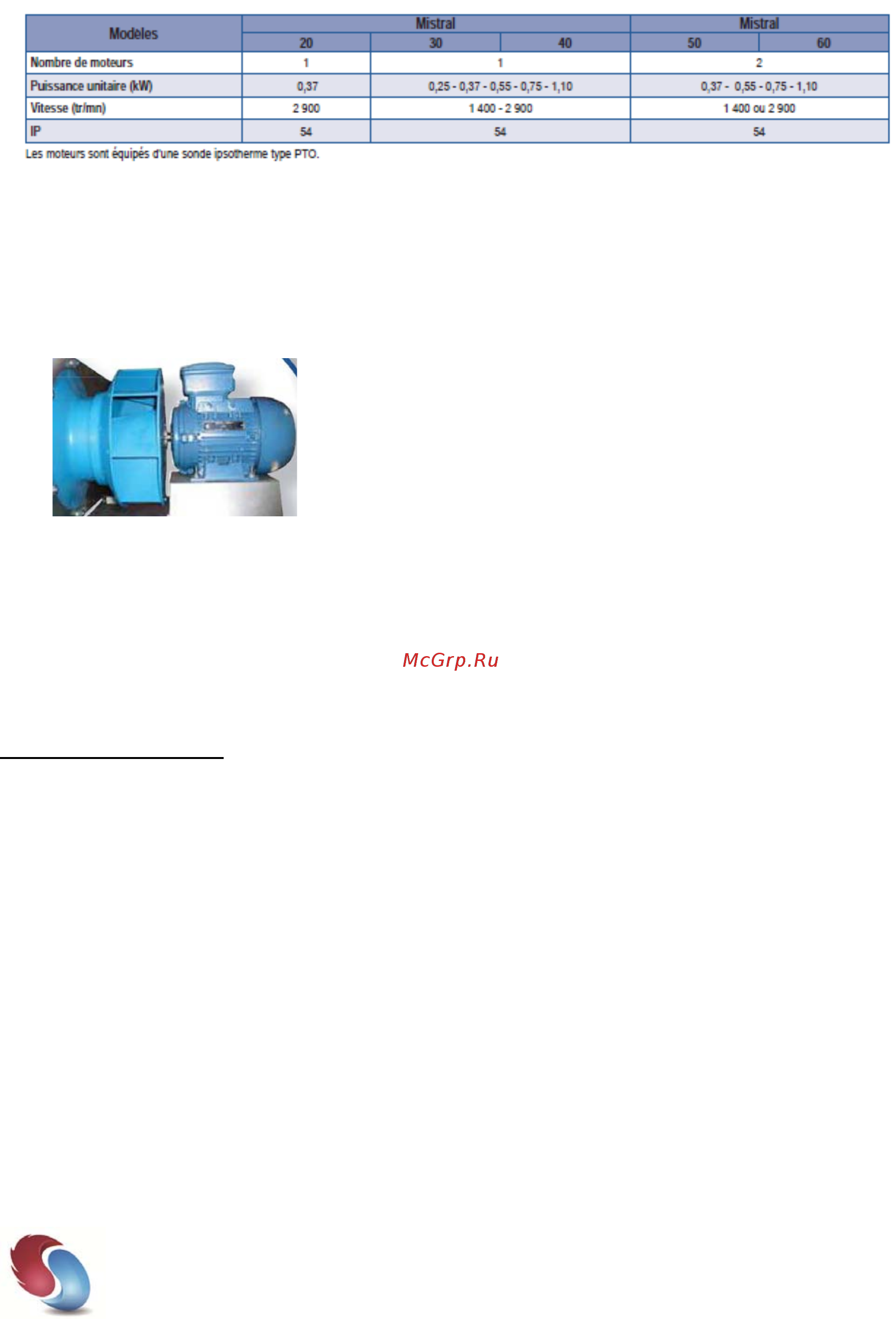

7.2. Ventilateurs

 Les ventilateurs sont pré-câblés d’usine afin de faciliter leur raccordement électrique

 L’installateur devra s’assurer que le raccordement, la protection et la commande des moteurs est

effectué suivants les normes électriques en vigueur.

 Le nombre de ventilateurs dépend du modèle d’unité sélectionné.

 Chaque ventilateur est constitué d’une turbine à réaction entraînée directement par un moteur

asynchrone triphasé. Le moteur électrique est pourvu d’une protection thermique de type PTO.

 La puissance nominale du moteur électrique dépend de la plage de fonctionnement souhaité (cf logiciel

de sélection)

 Le moteur est câblé en couplage triangle 230V / 3 / 50Hz, de manière à pouvoir être utilisé avec

un variateur de fréquence (alimentation 230V mono, sortie 230V / 3 / 50Hz).

 Le variateur de fréquence calodrive (en option) permet par la modulation de la fréquence de rotation

d’adapter la vitesse du ventilateur au(x) point(s) de fonctionnement désiré(s).

 Dans le cas d’une utilisation avec un autre type de variateur, il peut s’avérer nécessaire de

modifier le câblage du moteur.

Limite de fonctionnement :

 Fréquence mini admissible = 20 Hz

Fréquence maxi admissible = fonction du type et puissance moteur sélectionné

 Se référer à la plaque signalétique de l’unité et aux caractéristiques techniques détaillées de la fiche de

sélection de l’appareil pour plus d’informations.

 Ne jamais faire fonctionner le ventilateur en dehors de ces plages de fréquence ou à des

puissances supérieures à la puissance nominale du moteur
