![Aircalo FUN V MCP Инструкция по эксплуатации онлайн [15/20] 342983](/img/pdf.png)

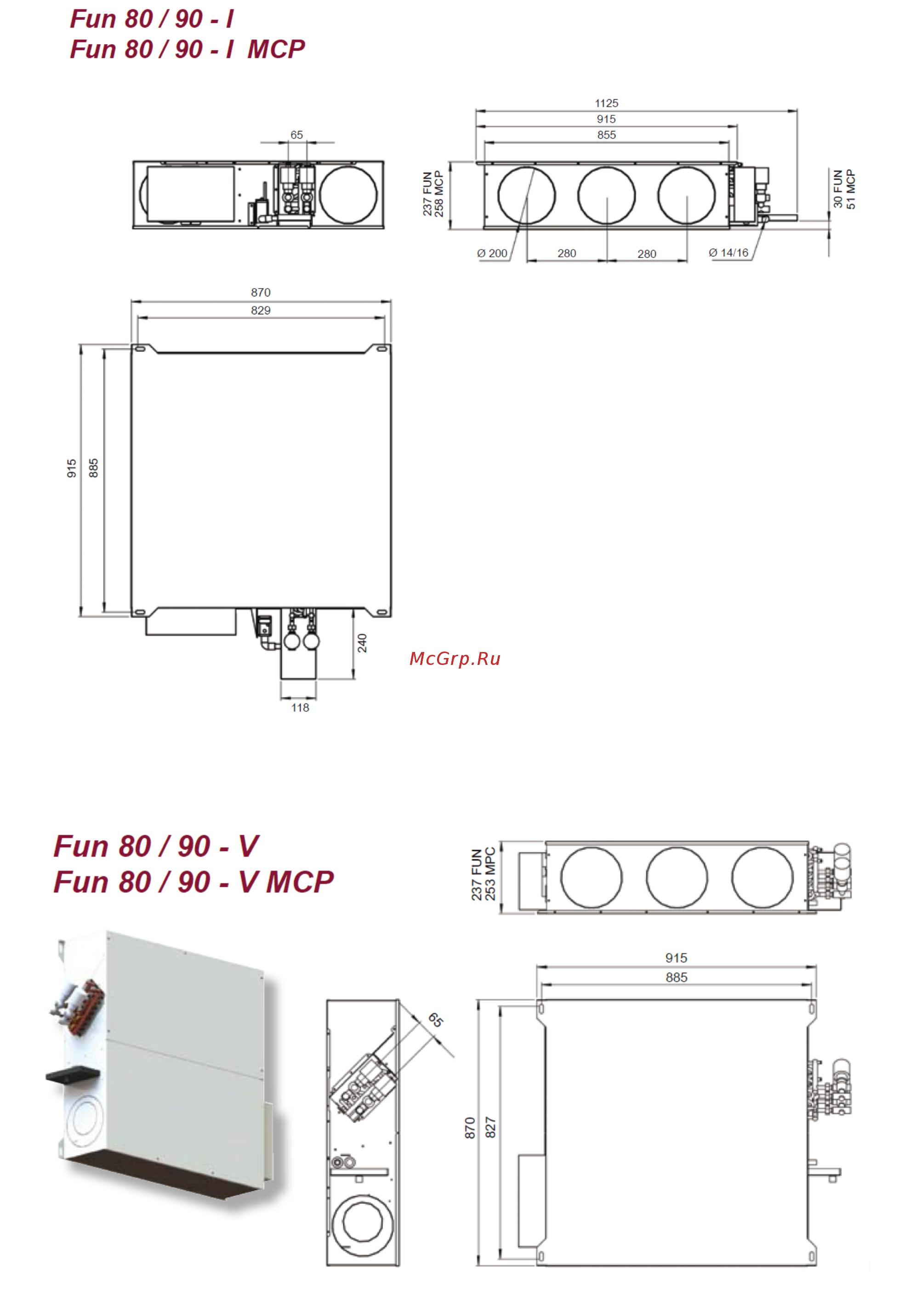

Aircalo FUN V MCP Инструкция по эксплуатации онлайн [15/20] 342983
![Aircalo FUN V MCP Инструкция по эксплуатации онлайн [15/20] 342983](/views2/1410173/page15/bgf.png)
Содержание
- Fun i fun u 1
- Fun i mcp fun u mcp 1
- Fun v fun v mcp 1
- Notice d installation et d entretien ventilo convecteur a pression 1
- Sommaire 2
- Avertissements 3
- Generalites installation de l unité 3
- Le choix de l emplacement 3
- Réception stockage 3
- Installation 4
- Le bac des condensats est équipé d une sortie lisse dn 14 mm il est recommandé de raccorder un tuyau de dn 25 mm avec une réduction étanche pour assurer le bon écoulement des condensats le tuyau doit être incliné vers le bas et présenter une déclivité constante de 2 sans courbures ni siphonnage horizontal prévoir en outre un siphon d au moins 50 mm de profondeur pour empêcher les mauvaises odeurs de se propager dans la pièce dans l impossibilité d assurer cette déclivité pour vidanger l eau des condensats il sera nécessaire d installer une pompe auxiliaire de vidange avec un contrôleur de niveau on conseille les modèles avec flotteurs de sécurité pour l arrêt du flux de l eau en cas d avarie de la pompe prévoir l arrêt de la production d eau glacée en cas de coupure de courant le tuyau d évacuation des condensats doit être recouvert d un matériau isolant comme le polyuréthanne le propylène ou le néoprène d une épaisseur de 5 à 10 mm en cas d unités multiples la figure indique le dispos 4
- Mettre l unité à l horizontal avec un niveau à bulle d air en réglant les écrous et les contre écrous des tirants filetés il est recommandé de placer des rondelles amortisseur de vibration non fournies puis créer une légère pente vers la sortie du bac de condensats pour favoriser l écoulement environ 5 mm après avoir effectué les raccordements des tuyauteries d écoulement de la condensation et d eau il conviendra de contrôler que l eau s écoule correctement verser un verre d eau dans le bac 4
- Placer les tuyauteries d eau de raccordement comme au paragraphe raccordements hydrauliques 4
- Soulever l unité avec soin en la prenant par les 4 oreilles de suspension ou aux quatre coins 4
- Avec un cutter couper la mousse isolante située directement au regard de la bouche d admission d air neuf en ayant soin de ne pas laisser tomber à l intérieur des particules d isolant 7
- Raccordements hydrauliques 8
- Il est recommandé de prévoir un asservissement des vannes ne permettant pas leur ouverture si le moto ventilateur ne fonctionne pas 9
- Lorsque la température ambiante ne satisfait pas le thermostat une résistance électrique provoque le réchauffement d un élément chauffant thermostatique qui détermine la descente du piston la vanne s ouvre progressivement pour faire circuler l eau dans la batterie lorsque la température ambiante atteint le niveau requis par le thermostat ou lorsque l alimentation électrique est coupée la vanne est fermée progressivement côté batterie et est ouverte côté by pass connecter électriquement les vannes à la barrette de connexion selon les indications des schémas électriques calorifuger avec précaution les tuyaux ensemble vanne connexions de batterie côté eau froide pour éviter que la 9
- Raccordements electriques 9
- Barrette de raccordement electrique pour moteur ac 11
- Barrette de raccordement electrique pour moteur ec basse consommation 12
- Entretien 18
- Pieces de rechange 19
