• Le ventilo-convecteur FUN est un appareil de conception monobloc qui intègre dans sa carrosserie toutes les fonctionnalités

des plénums de reprise et/ou de soufflage. C’est donc au moment de la pose que l’installateur choisi la configuration du réseau

de gaines suivant les impératifs géométriques de chaque local.

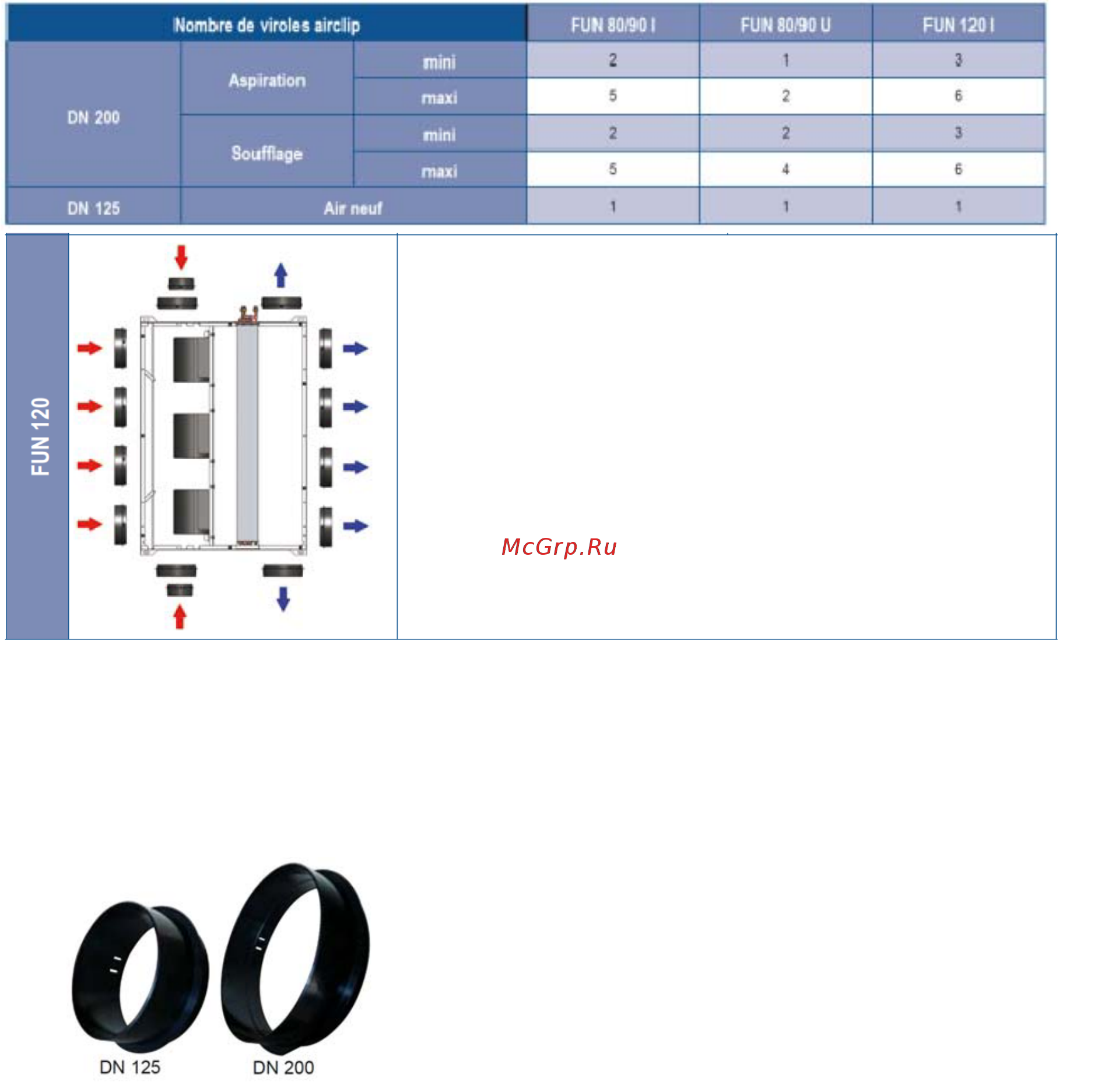

• Les viroles de raccordement aux gaines (AIRCLIP dénomination Aircalo) sont fournies non montées sur l’unité - DN 200 mm.

Les viroles commandées sont fournies avec l’appareil. Ces viroles peuvent se monter au choix sur toutes les tailles de FUN, à

la reprise comme au soufflage.

• Différents types de configuration de réseau de gaine sur chaque unité sont possibles suivant les montages autorisés ci-dessus

• En fonction de la configuration choisie, dégager les opercules prédécoupés sur la carrosserie de l’unité en faisant levier avec

un tournevis pour faire céder les fines bandes métalliques d’accrochage restantes. Vérifier que la mousse isolante encollée sur

l’opercule est correctement extraite (dans certaines configurations, des opercules peuvent ne pas être couvert d’isolant). Si

besoin couper les éventuelles bavures ou déchirures d’isolants qui pourraient rester à l’aide d’un cutter.

• Dans le cas d’une aspiration en vrac dans le faux-plafond, il conviendra d’extraire tous les opercules côté reprise.

• Introduire la virole airclip dans l’orifice ainsi dégagé. Appliquer une pression suffisante pour que les ergots d’accrochage se

détendent derrière la tôle de la carrosserie de l’unité, le joint torique d’étanchéité doit alors être légèrement compressé. La

liaison mécanique est très robuste. (En cas de détérioration, le démontage d’un airclip est impossible, il faut le couper en deux

avant d’en introduire un neuf.)

• On peut procéder à la mise en place des viroles préalablement à l’installation du ventilo-convecteur au plafond.

• Raccorder les gaines avec des colliers ou de l’adhésif. Veiller à recouvrir la totalité de la surface des viroles pour assurer une

étanchéité maximum.

• Les pertes de charges générées par les réseaux de gaines doivent être compatibles avec les performances des ventilo-

convecteurs gainés. Il convient par ailleurs de vérifier que les gaines sont lisses, qu’elles ne présentent pas de fuites ni

d’écrasements ou d’obstructions. Les coudes génèrent des pertes de charge importantes et ce d’autant plus que leur rayon de

courbure est petit.
