Инструкция по эксплуатации и обслуживанию - RUS

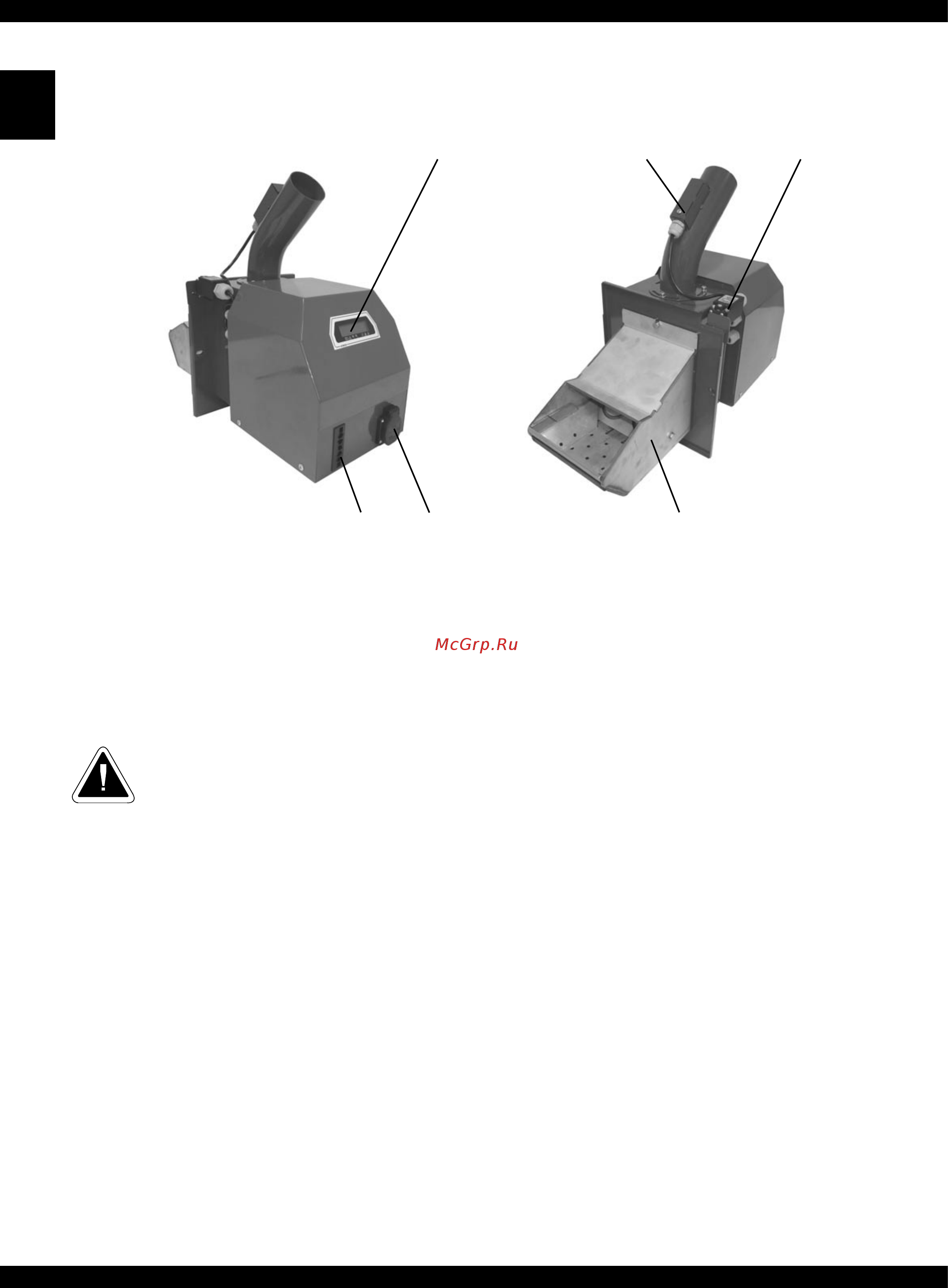

Горелка состоит из следующих частей:
ВНИМАНИЕ - Для горелки А25 предназначены транспортеры с безваловой
спиралью DA 1500 длиной 1,5 м, DA 2000 длиной 2 м и транспортер DA 2500 длиной
2,5 м, каждый из них диаметром 75 мм. При использовании иного, более мощного
транспортера, например DRA длиной 4 или 5 м, необходимо изменить разъем на
кабеле транспортера и уменьшить мощность транспортера при помощи параметров
Т4 и Т6 (Т4 – уменьшить, Т6 - увеличить).
1 - концевой включатель
2 - предохранительный термостат 95°С
3 - дисплей электронного модуля горелки
4 - камера сгорания (сопло) горелки
5 - розетка для наружного транспортера
6 - разъем для соединительного кабеля между
котлом и горелкой
3
6 5
2
4
1
