12
УГОЛЬНЫЕ ФИЛЬТРЫ
Угольные фильтры удаляют из воды большинство привкусов, запахов и некоторые органические приме-
си. Плохой вкус и запах воды могут быть вызваны многими обстоятельствами (хлор, нефтепродукты, танины
и др.). В этих фильтрах используется активированный уголь, который обладает большой емкостью поглоще-
ния данных загрязнений.
Срок службы загрузки активированного угля – около 1 года. Однако большое количество загрязнений
и/или нерациональное использование воды могут привести к сокращению срока службы. Активированный
уголь не подлежит восстановлению и требует периодической замены.
ФИЛЬТРЫ-ОБЕЗЖЕЛЕЗОВАТЕЛИ
Фильтрующие минералы обеспечивают окисление растворенного в воде железа. Окисленное железо за-
держивается слоем наполнителя. Периодическая промывка фильтра очищает наполнитель от окисленного
железа.
Срок службы наполнителя 1 - 3 года.
СЕРВИС, ОБРАТНАЯ И БЫСТРАЯ ПРОМЫВКА

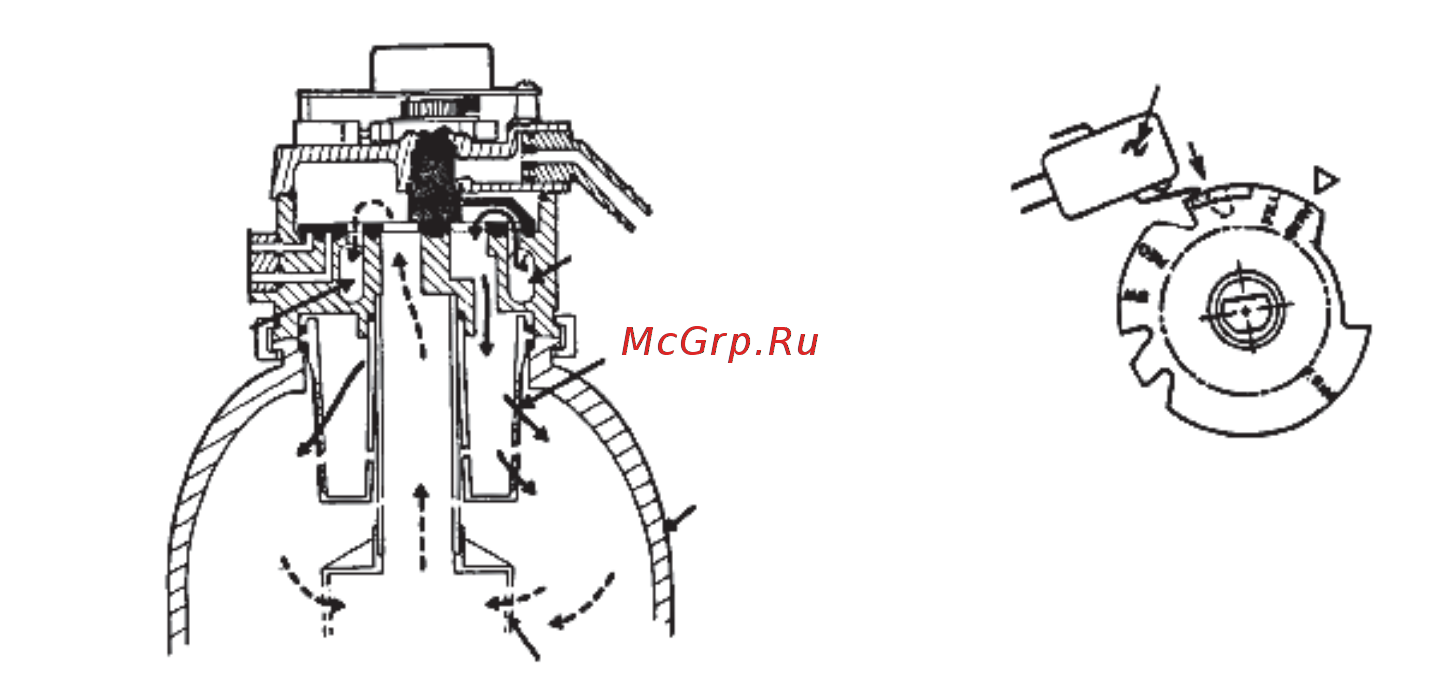

Рабочий цикл (рис. 10). Нефильтрованная вода поступает во входной патрубок управляющего клапана
и проходит через клапан в танк с минеральным наполнителем. Вода фильтруется при прохождении через
слой минерала, собирается в нижнем дистрибьюторе, поднимается по центральной трубе в клапан и выходит
через выходной патрубок. Очищенная вода подается в водопровод здания.
Фильтр нуждается в проведении периодической очистки слоя минерала от осадка, грязи, железа и т. п.
Очистка проводится в 2 этапа, которые называются циклами обратной и быстрой промывки. Таймер прово-
дит промывку автоматически.
Обратная промывка (рис. 11). Электродвигатель переводит управляющий клапан в положение «обрат-
ная промывка». Вода поступает вниз по центральной трубе и поднимается через слой минерала и верхний
дистрибьютор в дренаж. Быстрый поток (контролируемый ограничителем в дренажном концевике) вымыва-
ет в дренаж осадки и отложения. Слой минерала взрыхляется для лучшей очистки.
Быстрая промывка (рис. 12). Управляющий клапан переключается в положение «быстрая промывка».
Быстрый поток воды изменяет направление на нисходящее. Минерал спрессовывается быстрым потоком
и подготавливается к работе. Электродвигатель переключает управляющий клапан в позицию «сервис».
²¬¥
¥®°¤¤¥
¥²
¹¼ÇÌÄ¿À
»¿ÈÉÇ¿¸ÓÕÉÅÇ
ͼÄÉÇ·ÂÓÄ·Ö
ÉÇʸ·¿Ä¿½Ä¿À
»¿ÈÉÇ¿¸ÓÕÉÅÇ
ÈÂÅÀ
ÿļǷ·
´
¥²
ÿÁÇŹÒÁÂÕηɼÂÓ
Рис. 10. Рабочий цикл
