НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА ИНСТРУМЕНТЫ.

отвертка плоскогубцы

ножовка рулетка

Медные трубы Резьбовые соединения Пластиковые трубы

Труборез Ножовка или труборез пила или ножницы

Газовая горелка Ключ Разводной ключ

Припой Уплотнение для резьбовых

Соединения

Клей или

Паяльник

Ершик

НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА МАТЕРИАЛЫ.

- три вентиля для байпаса,

- трубы и фитинги по месту,

- армированный шланг или труба диаметром не менее 1/2 дюйма для дренажа.

Требования к месту размещения установки:

1. Участок размещения установки должен иметь ровный твердый пол.

2. Установка не должна подвергаться воздействию прямого солнечного света, пыли, агрессивных га-

зов.

3. Канализационный или дренажный сток должен находиться не далее 5 метров от места размещения

установки и не выше 0,5 метра от дренажного ограничителя управляющего клапана.

4. Необходимо обеспечить подсоединение шлангов к канализационному или дренажному стоку с раз-

рывом струи.

5. Для подключения электропитания рекомендуется установить брызгозащищенную розетку с заземле-

нием не далее 3 метров от установки.

6. Размещайте установку по крайней мере в 150 мм. от стен для обеспечения доступа для сервисного

обслуживания.

7. Установка монтируется в месте, где ущерб от возникновения течи будет минимальным.

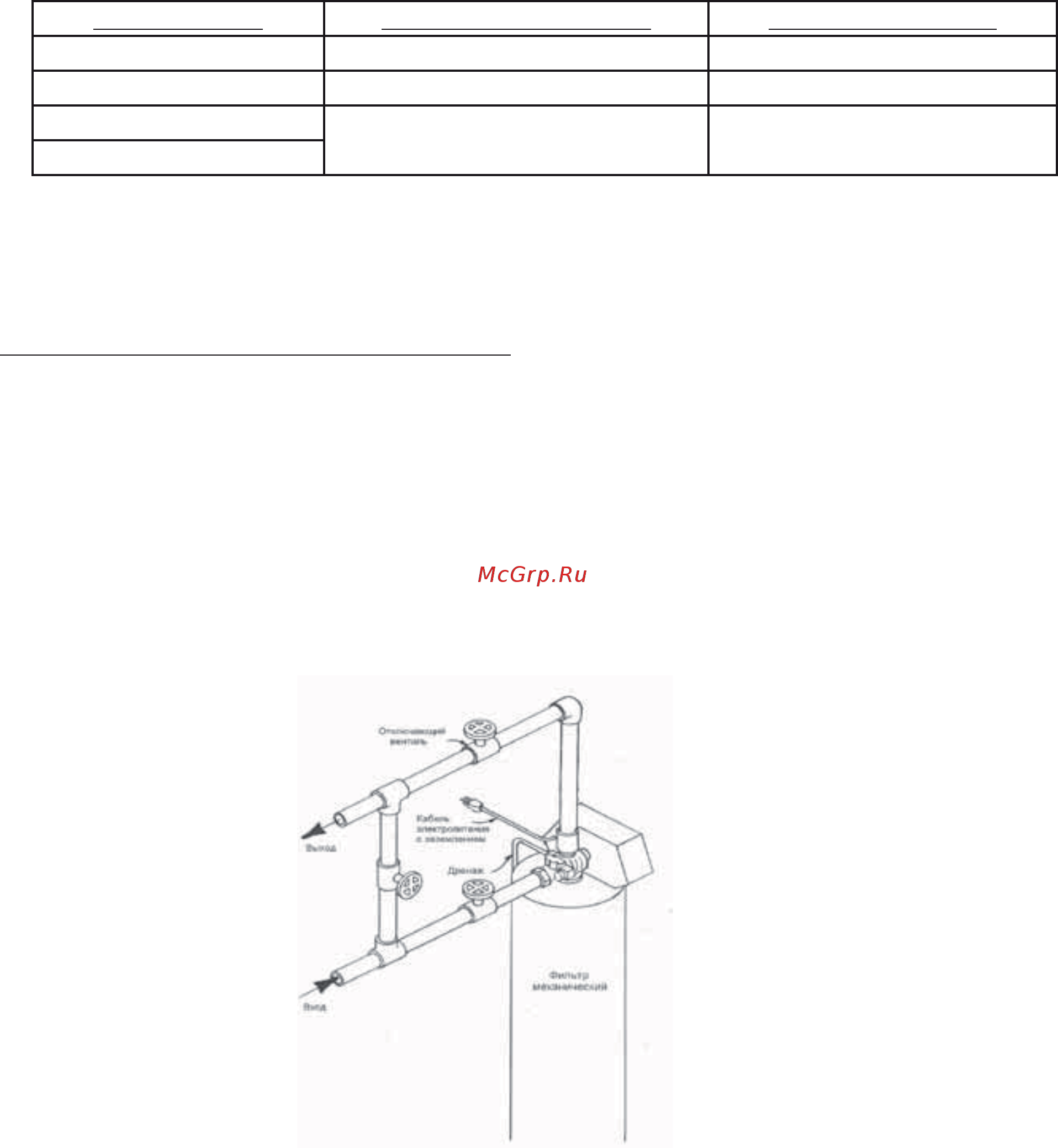

Рис.1

ОПЕРАЦИИ ПО МОНТАЖУ

1. Убедитесь, что корпус установки пуст и чист. Установите корпус фильтра на ровную, строго горизон-

тальную поверхность.

2. Установите и отцентрируйте распределительную трубу с корзиной в корпусе установки (рис. 2,3).

Если в конструкции используется лучевая распределительная система, соберите ее внутри корпуса. Внима-

ние: Не надавливайте на распределительную трубку во избежание поломки корзины.

3. Обрежьте трубу дистрибьютора в соответствии с рис.
