Juki MO-6716S [8/53] Стандартная регулировка

Содержание

• Для инженера 1
• Инструкция 1
• Серия мо 60008 серия мо 6900с для экстара тяжелых материалов 1
• 1 серия мо 67003 2
• 2 серия мо 69003 2 2
• 3 серия мо 6900с 2
• Верхний нож 27 2
• Высота верхнего петлителя 5 2
• Для 1 игольного и 2 игольного оверлока 9 2
• Для машины предохранительного стежка 19 2
• Зазор между нижним петлителем и иглой 2
• Зазор между петлителем двойной цепочки и иглой 17 2
• Значение возвращения нижнего петлителя 2
• Нижний нож 27 2
• Применяется только для серии мо 6_163 69160 15 2
• Продольное движение 7 2
• Продольное положение верхнего петлителя 2
• Регулировка механизма микроподъема прижимной лапки 5 2
• Регулировка наклона прижимной лапки 25 2
• Регулировка петлителя двойной цепочки 2
• Содержание 2
• Ширина обметки края 27 2
• Важные моменты в регулировке 2 3
• Запчасти болта рамочной пластины поддержки 0 3
• Значение регулировки 41 3
• И стержень кулачка нити петлителя 9 3
• Положение стержня смазки 37 3
• Предосторожности применимые к компонентам смазки 48 3
• Применение изолятора 46 3
• Пружины используемые для каждой модели 45 3
• Регулировка кулачка нити 9 3
• Регулировка направителей нити а и в кулачка нити петлителя 3
• Сила пружины натяжения 45 3
• Смена запчастей на части разработанные для выполнения мягкой цепочки 41 3
• Установка стержня смазки 37 3
• Шкивы и ремни 9 3
• Технические характеристики 4
• 1 регулировка высоты иглы 8
• 2 позиционирование игольной пластины 8
• Стандартная регулировка 8
• Шиппит 8
• V ii лчхсм 1 1 9
• Верхнего петлителя и т д 9
• Высоты описанной здесь плохо будет совмещаться с действием нижнего 9
• Касание игольной пластины иглой или другие проблемы 9
• Наличию люфта и другим проблемам 9
• О любая другая высота иглы отличная от 9
• О неверное горизонтальное положение 9
• О неправильно расположенная игольная 9
• Ослабьте установочный винт основы игольной 9
• Петлителя моментом захвата нити 9
• Пластина приведет к поломке иглы 9
• Пластины о и переместите основу игольной пластины о обратно и отрегулируйте значения а или в 9
• Привода иглы и передвиньте стержень о вверх либо вниз для регулировки высоты иглы 9
• Снимите верхнюю крышку ослабьте винт стержня о 9
• Стержня привода иглы приведет к 9
• 3 установка положения игольного прижима 10
• 4 регулировка длины держателя нижнего петлителя 10
• Применяется только для серий мо 6д165 мо 6916с 10
• 5 регулировка нижнего петлителя 12
• Единица мм 12
• Зазор должен составлять от 0 до 0 мм 12
• Расстояние между острой точкой нижнего петлителя и центром иглы должно быть следующим когда нижний петлитель находится в самом левом положении своего хода 12
• 6 положение направителя верхнего петлителя 14
• Вертикальное положение должен находиться в тесном контакте с поверхностью рамочного направителя горизонтальное положение должен быть нажат против калибра поддержки 14
• Единица мм 14
• Зад 14
• Зао 14
• Направителя верхнего петлителя 14
• 7 положение держателя верхнего петлителя 16
• Единица мм единица мм 16
• Расстояние между нижней поверхностью рамки и верхнего окончания стержня держателя верхнего петлителя должно быть таким как показано ниже когда держатель о верхнего петлителя находится в верхнем положении своего хода 16
• Верхнего петлителя и установочный винт 17
• Верхнего петлителя приведет к 17
• Держателя верхнего петлителя 17
• Затем определите расстояние б от нижней 17
• О неправильно расположенный держатель 17
• Ослабьте установочный винт шарового рукава 17
• Отрегулируйте зазор между кронштейном верхнего 17
• Петлителя о и держателем верхнего петлителя о приблизительно до 0 мм и зажмите винт держателя верхнего петлителя убедитесь в том что держатель верхнего 17
• Петлителя свободно передвигается вместе с валом верхнего петлителя 17
• Поверхности рамки до верхней поверхности стержня держателя верхнего петлителя до того как зажать установочный винт шарового рукава верхнего петлителя 17
• Чрезмерному выступу верхнего петлителя что вызовет пропуск стежков либо другие проблемы 17
• 8 положение верхнего петлителя 18
• Единица мм 18
• Зазор между верхним и нижним петлителями в момент их пересечения должен составлять 18
• Зазор между верхним петлителем и иглой должен составлять от 0 до 0 мм 18
• Модель расст оя ние е 18
• Модель расстоя ниее 18
• От 0 до 0 мм 18
• Продольное положение верхнего петлителя 18
• Расстояние между поверхностью игольной пластины и острой точки петлителя должно быть следующим когда верхний петлитель находится в максимально левом положении своего хода 18
• 9 регулировка петлителя двойной цепочки 20
• Зазор должен составлять от 0 5 до 0 мм 20
• Применяется только для серии мо 6д165 69160 20
• Расстояние между центром иглы и острой точкой петлителя двойной цепочки должно составлять от 1 до 2 мм когда петлитель находится в самом левом положении своего хода 20
• Стандартная малая ось элиптического движения должна составлять 3 мм мо 6д165 3 мм мо 69160 20
• 10 регулировка высоты и зазора ограничителя иглы 22
• 11 регулировка высоты зубчатой рейки 24
• 12 регулировка наклона зубчатой рейки 24
• 13 регулировка коэффициента диффиринциального продвижения 26
• 14 продольное положение зубчатой рейки 26
• 15 регулировка прижимной лапки 28
• Прижимная лапка должна быть расположена таким образом чтобы зубчатая рейка опускалась под определенным давлением а подошва прижимной лапки касалась поверхности игольной пластины 28
• Выполните регулировку используя винт регулировки 29
• Немного передвигая рычаг о подъема лапки 29
• О недостаточное касание приведет к 29
• Образом чтобы подошва прижимной лапки касалась игольной пластины после этого зажмите 29
• Ослабьте установочный винт о и отрегулируйте таким 29
• Пластины 29
• Плохому продвижению слабой силы продвижения либо к сборке 29
• Поверните маховое колесо и расположите зубчатую 29
• Рейку в положение при котором зубчатая рейка не выходила за верхнюю поверхность игольной 29
• Установочный винт о 29
• 16 положение вала рукава верхнего ножа 30
• 17 положение верхнего и нижнего ножей возможная ширина обметки края 30
• 18 заточка ножа 32
• 19 положение кулачка нити применяется только для серии мо 6д16д 32
• 20 регулировка поддержки игольной пластины 34
• 21 регулировка крышки прижима механизма продвижения 34
• 22 регулировка крышки петлителя 34
• 23 регулировка крышки части изделия 36
• 24 регулировка механизма иглы 38
• Зазор между стержнем смазки о верхнего петлителя и кронштейном о верхнего петлителя должен составлять 0 мм 40
• Масляная выемка стержня смазки о верхнего петлителя должна смотреть вверх 40
• 26 положениенаправителей нити и нитепритягиватели нити петлителя 42
• Г эедуп рождение нитепритягиватель игольной нити должен быть расположен в его наинизшем положении 42
• Стандартная регулировка 42
• 04 1 игольный оверлок 16 машина предохранительного стежка 44
• 27 регулировка механизма мягкой цепочки 44
• 300 р420036000а 44
• Для 1 игольного оверлока 44
• Значение регулировки 44
• Игольная пластина только 44
• Направитель игольной нити и рычаг нитепритягивателя игольной нити 44
• Отрегулируйте направитель игольной нити чтобы увеличилось значение продвижения игольной нити когда игловодитель находится в самом нижнем положении своего хода 44
• Отрегулируйте растущее значение прижимной пластины с игольной нити 44
• Отрегулируйте растущее значение прижимной пластины с игольной нити о до 0 1 мм макс перемещение кулачка привода влево и вправо в пределах отверстия 44
• Прижимная пластина с игольной пластины 12112504 кулачок привода 12112603 прижимная пластина в игольной пластины 12112702 44
• Растущее значение от 0 до 1 мм макс 44
• Смена запчастей на части разработанные для выполнения мягкой цепочки 44
• Стандартная регулировка 44
• Яйммм 45
• 28 положение направителей нити и нитепритягивателей нити петлителя 46
• Mo 6903g мо 6905с 46
• Mo 6904g мо 6914с мо 69160 46
• Для mo 6900g 46
• Низшем положении 46
• Предупреждение нитепритягиватель игольной нити должен быть расположен в самом 46
• Стандартная регулировка 46
• Единица мм 47
• 1 натяжение нити 48
• 2 верхний петлитель 48
• Дополнительная информация и предосторожности 48
• Используйте правильный верхний петлитель в соответствии с используемой иглы при заказе смотрите лист запасных частей номера показаны в рамках i i в таблице внизу они являются выгроверованными отметками в дополнение указаны типы игл 48
• Номера запасных частей со звездочкой установлены на фабрике в качестве стандарта во время поставки головки машины 48
• 3 расстояние от центра до центра держателя верхнего петлителя 49
• 4 предосторожность в установке 49
• Примените изолятор к внутренней стороне пластины 50
• Примените изолятор к обратной стороне крышки механизма продвижения верхней поверхности пластины масляного щита к поддерживающей резиновой пластине масляного щита верхней поверхности части масляного щита и к заштрихованным частям верхней поверхности прижима водителя продвижения 50
• Примените изолятор к установочному винту о 1шт и к установочным винтам 4 шт пыленепроницаемой резиновой части 50
• Установка пластины масляного щита клеймо juki 50
• Установочные винты пыленепроницаемой резиновой части клеймо juki 50
• Часть крышки механизма продвижения тройное сцепление 1212 50
• 5 виды шкивов ремней и болты рамочной пластины поддержки 52
• Mtjvmooxxoo введите номер который показывает длину ремня хх если длина ремня равна 1016 мм введите 40 таким образом запчасти будет mtjvm004000 если длина ремня равна 889 мм введите 35 таким образом запчасти будет mtjvm003500 52
• З ч ремня 52
• З ч шкива двигателя 52
• Мткрохххооо введите эффективный диаметр ххх если внешний диаметр шкива двигателя равен 150 мм эффективный шкив составит 145 таким образом запчасти будет мткр0145000 если внешний диаметр шкива двигателя равен 90 мм эффективный шкив составит 085 таким образом запчасти будет мткр0085000 52
• При скорости работы машины 7000 об мин и более используйте двигатель hp 550 w 52
• При скорости работы машины менее 7000 об мин используйте двигатель 1 2 hp 550 w 52
• Шкивы и ремни 52
• 8 проверка и замена фильтра картриджа 53

Похожие устройства

• Juki MO-6904S Инструкция инженера
• Juki MO-6914S Инструкция инженера
• Juki MO-6916S Инструкция инженера
• Atoll RFM-1015ТSE Инструкция по эксплуатации
• Juki MO-6704S Инструкция по эксплуатации
• Juki MO-6714S Инструкция по эксплуатации
• Juki MO-6716S Инструкция по эксплуатации
• Atoll RFM-1215ТSE Инструкция по эксплуатации
• Juki MO-6904S Инструкция по эксплуатации
• Juki MO-6914S Инструкция по эксплуатации
• Atoll RFM-1315ТSE Инструкция по эксплуатации
• Juki MO-6916S Инструкция по эксплуатации
• Atoll RFM-1415ТSE Инструкция по эксплуатации
• Atoll RFM-1615ТSE Инструкция по эксплуатации
• Juki MO-6904G Инструкция по эксплуатации
• Juki MO-6904G Инструкция инженера
• Juki MO-6914G Инструкция по эксплуатации
• Juki MO-6914G Инструкция инженера
• Juki MO-6916G Инструкция по эксплуатации
• Juki MO-6916G Инструкция инженера

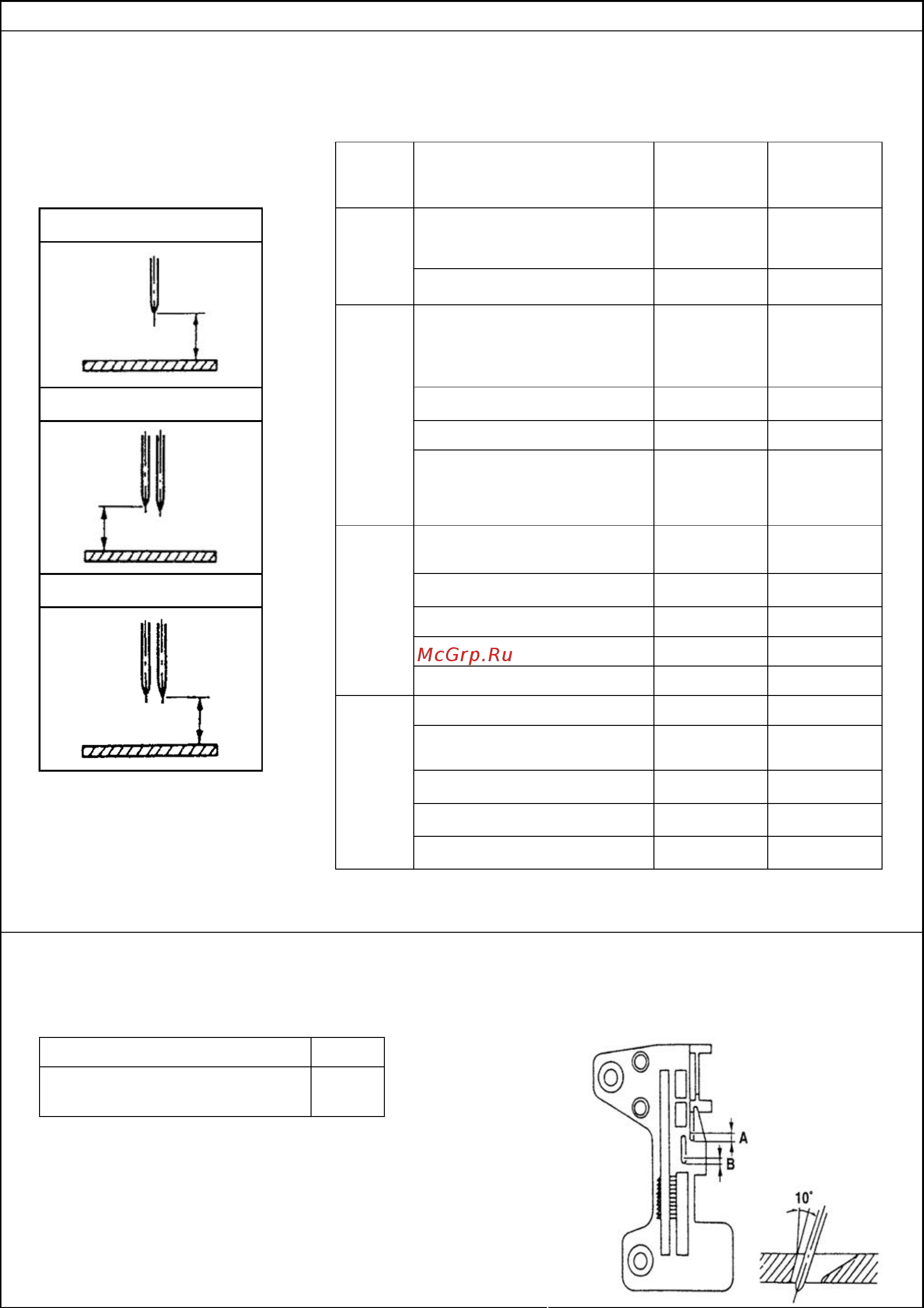

3 СТАНДАРТНАЯ РЕГУЛИРОВКА Стандартная регулировка 1 Регулировка высоты иглы Когда игла ы находятся в самом верхнем положении высота иглы над верхней поверхностью игольной пластины должна быть следующей Единица мм 1 игольныи оверлок 6А04Д Модель 1 игольный 2 игольный слева 2 игольный справа MO 6A04S АДО MO 6A05S ААА АД6 10 5 MO 6A04S ААА ДАН 11 3 11 0 9 4 MO 6A12S СЕ4 40Н 11 3 9 9 MO 6A14S ВАД ЗД7 10 5 9 1 11 3 9 9 MO 6A16S ААА АДО 10 5 MO 6A16S ААА ДАН 11 3 13 11 3 9 9 MO 6A45S ААА 360 9 8 MO 6903G 0N6 3D1 15 4 MO 6904G 0F6 700 14 4 MO 6905G 0М6 7Д0 15 4 МО 6914G СН6 700 14 1 12 6 МО 6916G FA6 700 14 1 507 MO 6A12S ААА 2 игольный оверлок шиппит 6Д14Д 50F 20Н MO 6A14S ВДА 40 Н Машина предохранительно го стежка 6А16А MO 6A16S ААА 60Н MO 6A43S ААА ДАН MO 6900G Регулировка высоты иглю для двухигольной машины оверлок должна выполняться исходя из положения левой иглы 2 Позиционирование игольной пластины Точка входа иглы должна быть такой как расстояния указанные ниже между краем игольного отверстия и центром иглы Сторона оверлока А 1 3 Сторона двойного цепного стежка В 1 0 Единица мм Отметьте что А 1 8 и В 1 5 для МО 6 Д165 ДДД 60Н А 1 6 и В 1 3 для МО 69 А AG 5
