НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА МАТЕРИАЛЫ

- три вентиля для байпаса,

- трубы и фитинги по месту,

- армированный шланг или труба диаметром не менее 1/2 дюйма для дренажа.

- штуцер и хомут для подключения дренажного шланга.

Требования к месту размещения установки:

1. Участок размещения установки должен иметь ровный твердый пол.

2. Установка не должна подвергаться воздействию прямого солнечного света, пыли, агрессив-

ных газов.

3. Канализационный или дренажный сток должен находиться не далее 5 метров от места раз-

мещения установки и не выше 0,5 метра от дренажного ограничителя управляющего клапана.

4. Необходимо обеспечить подсоединение шлангов к канализационному или дренажному стоку

с разрывом струи.

5. Для подключения электропитания рекомендуется установить брызгозащищенную розетку с

заземлением не далее 2 метров от установки.

6. Размещайте установку по крайней мере в 150 мм. от стен для обеспечения доступа для сер-

висного обслуживания.

7. Установка монтируется в месте, где ущерб от возникновения течи будет минимальным.

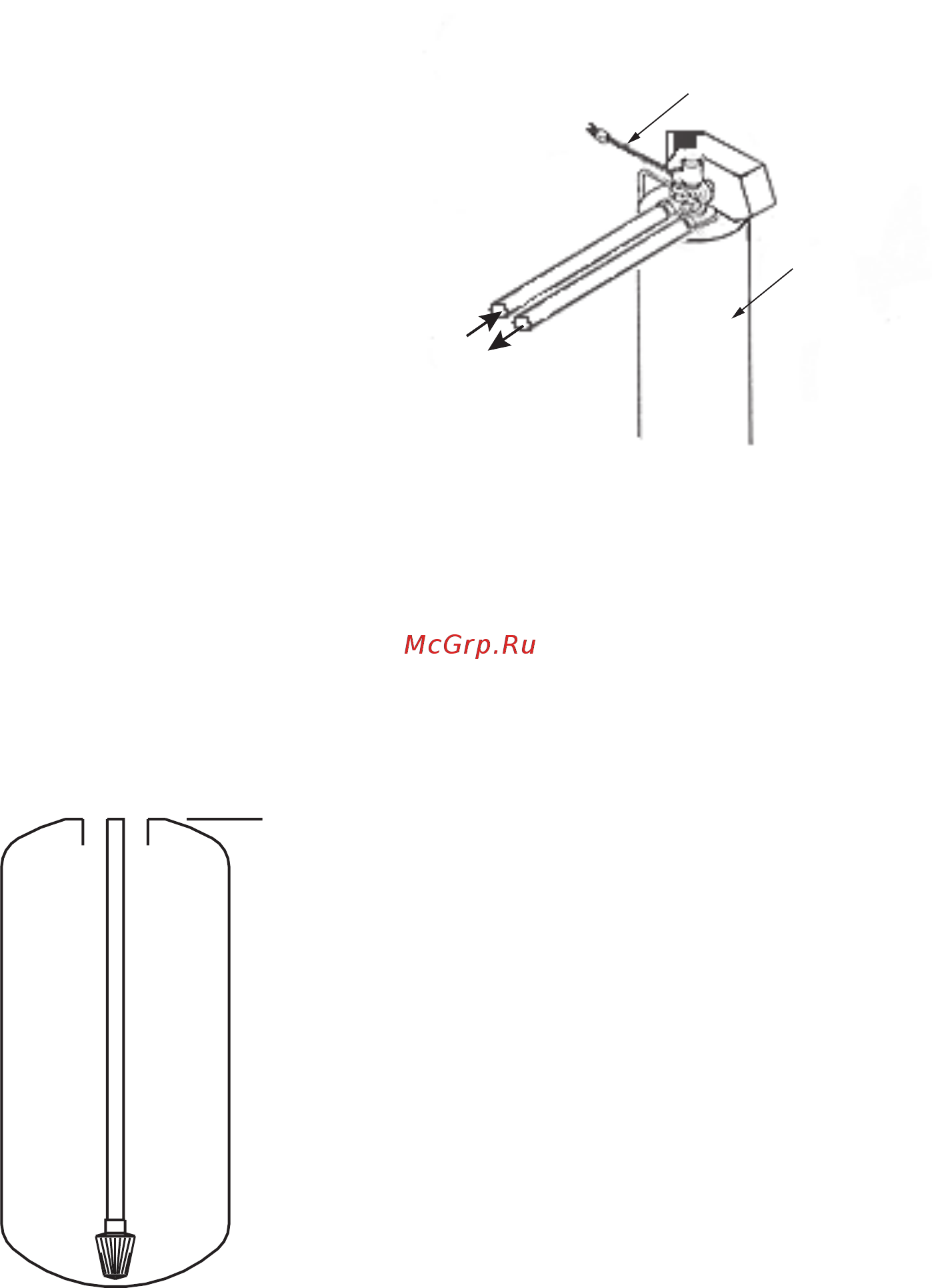

ÂÛÕÎÄ

ÂÕÎÄ

Êîðïóñ

ôèëüòðà

Êàáåëü

ýëåêòðîïèòàíèÿ

ñ çàçåìëåíèåì

Рис. 1

ОПЕРАЦИИ ПО МОНТАЖУ

1. Убедитесь, что корпус установки пуст и чист. Установите корпус фильтра на ровную, строго

горизонтальную поверхность.

2. Установите и отцентрируйте распределительную трубу с корзиной в корпусе установки (рис. 2,3).

Внимание: не надавливайте на распределительную трубку во избежание поломки корзины.

3. Обрежьте трубу дистрибьютора в соответствии с рис. 2 и снимите фаску.

4. Наденьте на трубу пластиковую крышку или прикройте

ее другим доступным материалом.

5. Пользуясь воронкой, засыпьте корпус установки филь-

трующими материалами в последовательности, указанной

продавцом, придерживая трубу и не давая материалу выда-

вить ее вверх, иначе при монтаже клапана можно повредить

нижнюю корзину.

6. После засыпки загрузки снимите защитную крышку, на-

детую при засыпке, и слегка смажьте верхнюю кромку трубы

по наружной части силиконовой смазкой.

7. После удаления частиц наполнителя с горловины корпу-

са установки и после очистки от них резьбы танка, аккуратно

наденьте клапан с корзиной верхнего дистрибьютора на рас-

пределительную трубу и надавите на него сверху так, чтобы

уплотнение клапана «село» на трубу; после этого заверни-

те клапан до упора. Внимание: Не перетягивайте клапан по

резьбе во избежание срыва или разрушения соединения.

Установите на управляющий клапан резьбовые концевики.

Установите дренажный ограничитель в дренажный штуцер

управляющего клапана. Выбор дренажного ограничителя за-

висит от используемого фильтрующего наполнителя. Проконсультируйтесь с поставщиком.

Обрезать

по уровню

горловины бака

Рис. 2. Обрезка трубы

дистрибьютора
