4. Состав набора
1. Комбинированный фильтр для холодной воды (прозрачный пластиковый
корпус) atoll AFRF1/2C  1 шт;
2. Комбинированный фильтр для горячей воды atoll AFRF-1/2M (металличе-
ский корпус) или AFRF1/2B (черный пластиковый корпус)  1 шт;
3. Накидной ключ для корпуса фильтра  1шт.;
4. Штуцер для поключения шланга - 2 шт.
5. Установка
5.1 Общие указания по установке
1. Устанавливайте фильтры на горизонтальный трубоповод колбой фильтра
вниз. Эта позиция обеспечит наиболее правильное использование фильтров;
2. Установите запорные клапаны до и после фильтров;
3. Обеспечьте беспрепятственный доступ;
4. Место установки должно быть защищено от замерзания;
5. Устанавливайте фильтры сразу после водосчетчика.
5.2 Инструкция по установке
• Мы рекомендуем установить перед фильтрами
обратные клапаны.
1. Тщательно слейте воду из трубопровода;

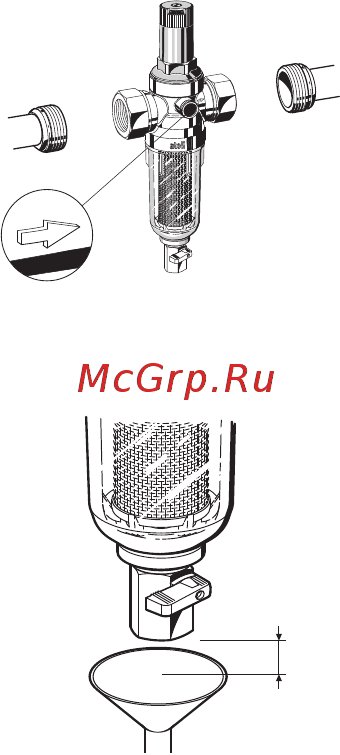

2. Установите фильтры.
• Обратите внимание на направление потока.
• Устанавливайте без перекосов и изгибающего
напряжения.
5.3 Промывка фильтра
• Вода после промывки должна поступать в си-
стему, в которой отсутствует возможность противо-
тока.
Варианты:
1. Промывка в канализацию. В состав набора вхо-
дят штуцера для подсоединения шлангов;
2. Промывка в трап в полу.
• Количество воды для промывки 25 литров,
С=20мм (см. рисунок)
. При перепаде 4,0 бара между
входом и сливом в течение 15 секунд.
6. Ввод в эксплуатацию
6.1 Установка давления на выходе
- Давление на выходе должно быть не менее, чем на 1 бар ниже входного
давления.
1. Закройте запорный клапан на входе;
2. Снимите давление на выходе (например, с помощью водопроводного
крана);
3. Закройте запорный клапан на выходе;
4. Ослабьте, не вынимая, винт со шлицом;
5. Ослабьте натяжение натянутой пружины, повернув ручку настройки на-
C
