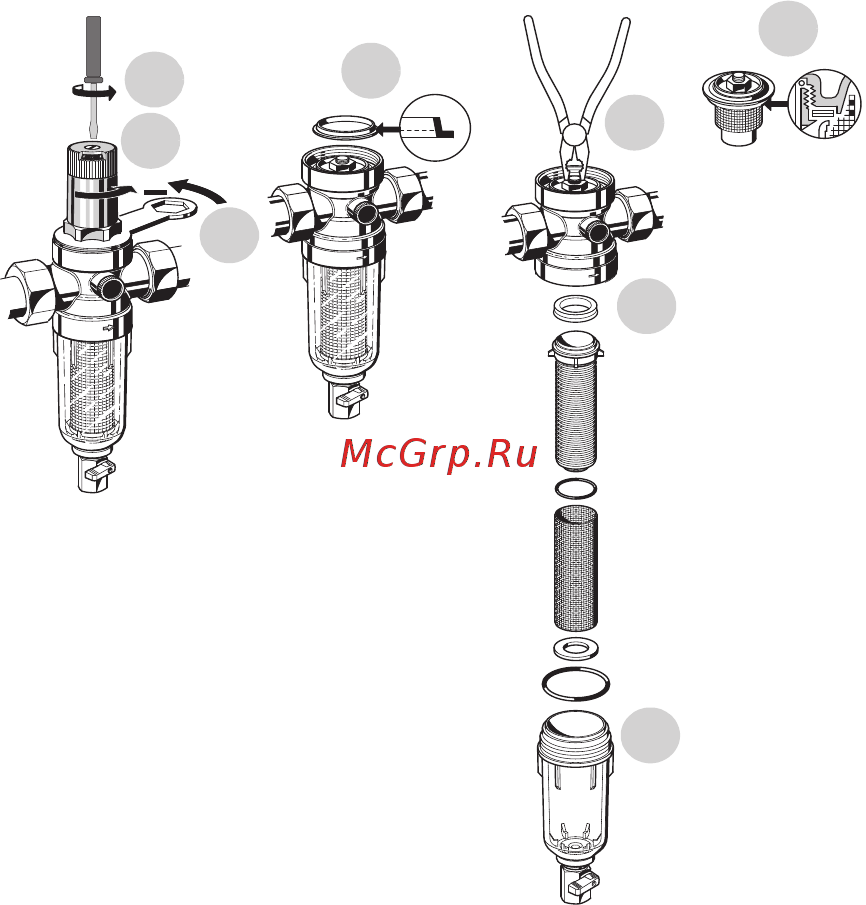

5. Ослабьте натяжение натянутой пружины. Поверните ручку настройки на-

лево () до упора;

6. Отверните корпус пружины. Используйте двойной ключ ZR06K или раз-

водной гаечный ключ;

7. Достаньте фторопластовое кольцо;

8. Извлеките клапанную вставку с помощью плоскогубцев;

9. Открутите колбу фильтра. Используйте двойной ключ ZR06F;

10. Выньте разделительное кольцо;

11. Убедитесь, что уплотнительное кольцо, края вставки и разделительное

кольцо в хорошем состоянии и, если необходимо, замените целиком клапан-

ную вставку;

12. Соберите в обратном порядке. Нажмите на диафрагму пальцем перед

тем, как установить фторопластовое кольцо. Сильно затяните колбу фильтра

от руки (без инструмента);

13. Выставите давление на выходе и настройте шкалу установки.

7.2.2 Настройка шкалы установки

Если рукоятка установки давления была снята, то заводская установка по-

теряна. Установить шкалу снова можно с помощью манометра.

1. Закройте запорный клапан на входе;

2. Снимите давление на выходе (например, с помощью водопроводного

крана);

3. Закройте запорный клапан на выходе;

4. Ослабьте, не вынимая, винт со шлицом;

5. Медленно откройте запорный клапан на входе;

6. Установите желаемое давление (например 4 бара);

7. Выставите это значение (например 4 бара) на середину окна шкалы руч-

ки настройки;
