V. ЭЛЕКТРОННЫЙ КОНТРОЛЛЕР И РЕЖИМЫ РАБОТЫ ФИЛЬТРА

К контроллеру фильтра подключены насосы, подающие воду на мем

браны, соленоидные клапаны на входе фильтра и на линии дренажа, а так

же датчики высокого и низкого давления. Соленоидный клапан на входе

фильтра перекрывает подачу воды в систему по сигналу датчика высокого

давления, когда наполняется емкость с чистой водой. Датчик низкого дав

ления контролирует наличие напора воды на входе в систему и тем самым

предотвращает «сухой ход» насосов.

На панели контроллера присутствуют индикаторы: FLUSH, PUMP,

SOURCE, POWER. Светодиод POWER красного цвета загорается при

включении электропитания фильтра. Включение светодиода SOURCE зе

леного цвета свидетельствует о наличии достаточного давления воды на

входе в фильтр. Светодиод PUMP красного цвета включается во время

работы насосов. Светодиод FLUSH желтого цвета указывает на то, что

открыт соленоидный клапан на линии дренажа, обеспечивающий ги

дравлическую промывку мембранных элементов. Этот клапан открывает

ся на непродолжительное время (30 с.) при включении фильтра (с на

чалом разбора чистой воды), а также периодически в режимах работы

и ожидания. Светодиод FULL зеленого цвета указывает на срабатывание

датчика высокого давления на выходе фильтра и выключение системы.

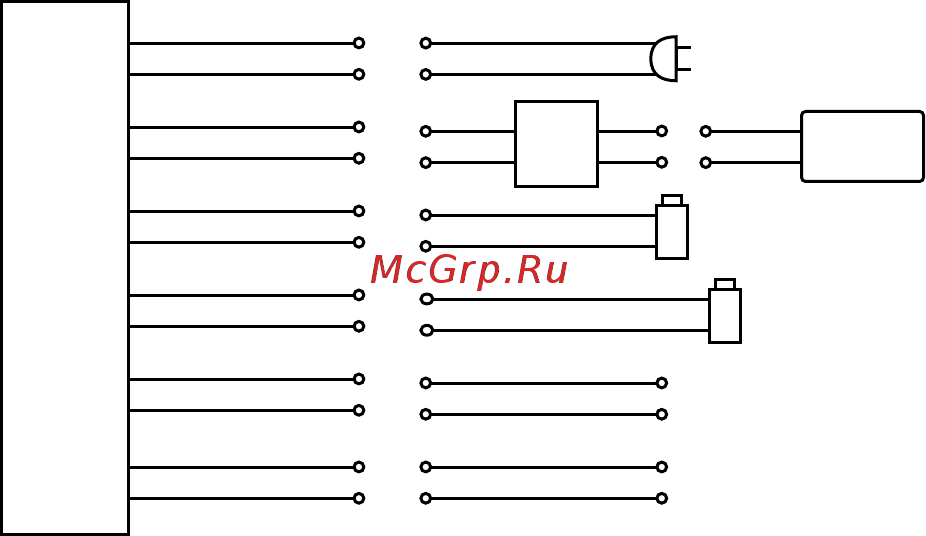

Схема электрического подключения контроллера

Черный

Белый

Желтый

Синий

Красный

Оран

жевый

220 В

Транс

фор

матор

Насос

Входной

соленоидный

клапан

Соленоидный

клапан для

промывки

Датчик высокого

давления

Датчик низкого

давления
