II. ПОДКЛЮЧЕНИЕ К ЛИНИИ ХОЛОДНОЙ ВОДЫ

ВНИМАНИЕ: убедитесь, что фильтр подключается к холодной воде

(tmax 38

C). Подключение к горячей воде выведет фильтр из строя.

1. Найдите вентиль, выключающий подачу холодной воды, и закройте

его. Откройте на смесителе кран холодной воды, чтобы сбросить давле

ние. Если вода попрежнему продолжает течь из крана даже после того,

как Вы перекрыли вентиль, вам придется закрыть главный вентиль дома

или квартиры.

2. Система подключается к водопроводу через узел подачи воды.

В комплект фильтра может входить комбинированный узел подачи

воды крантройник. В этом случае переходите к п. 2.4.

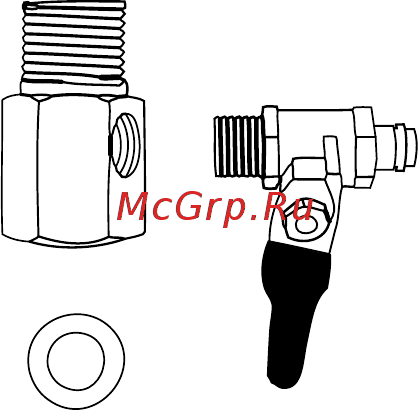

2.1. Соберите узел подачи воды путем соединения шарового крана

с тройником, как показано на рис. 3. Используя ленту ФУМ, вверните кран

подачи воды в тройник. Будьте предельно осторожны при подсоедине

нии крана — чрезмерное усилие повредит его резьбу. Используйте только

гаечный или малый разводной ключ. Не используйте другие материалы для

герметизации соединения.

Рис. 3

2.2. Ослабьте накидную гайку и отсоедините гибкую подводку от сме

сителя.

2.3. При необходимости замените прокладку накидной гайки.

2.4. Установите узел в сборе в разрыв магистрали холодной воды 1/2".

2.5. Подсоедините трубку от фильтра к шаровому крану.

III. УСТАНОВКА ДРЕНАЖНОГО ХОМУТА

Дренажный хомут подходит к сливным сифонам моек DN 40.

Устанавливать его необходимо на вертикальной части трубы до перво

го изгиба сифона (рис. 4).

1. Просверлите отверстие диаметром 6,5 мм в том месте, куда Вы пла

нируете установить дренажный хомут.

2. Наклейте уплотнитель на внутреннюю сторону скобы дренажного хо

мута с резьбовым отверстием.

3. Вставьте трубку в скобу дренажного хомута с резьбовым отверстием

(рис. 5). Край трубки должен выступать примерно на 45 мм от внутрен

ней части скобы.
