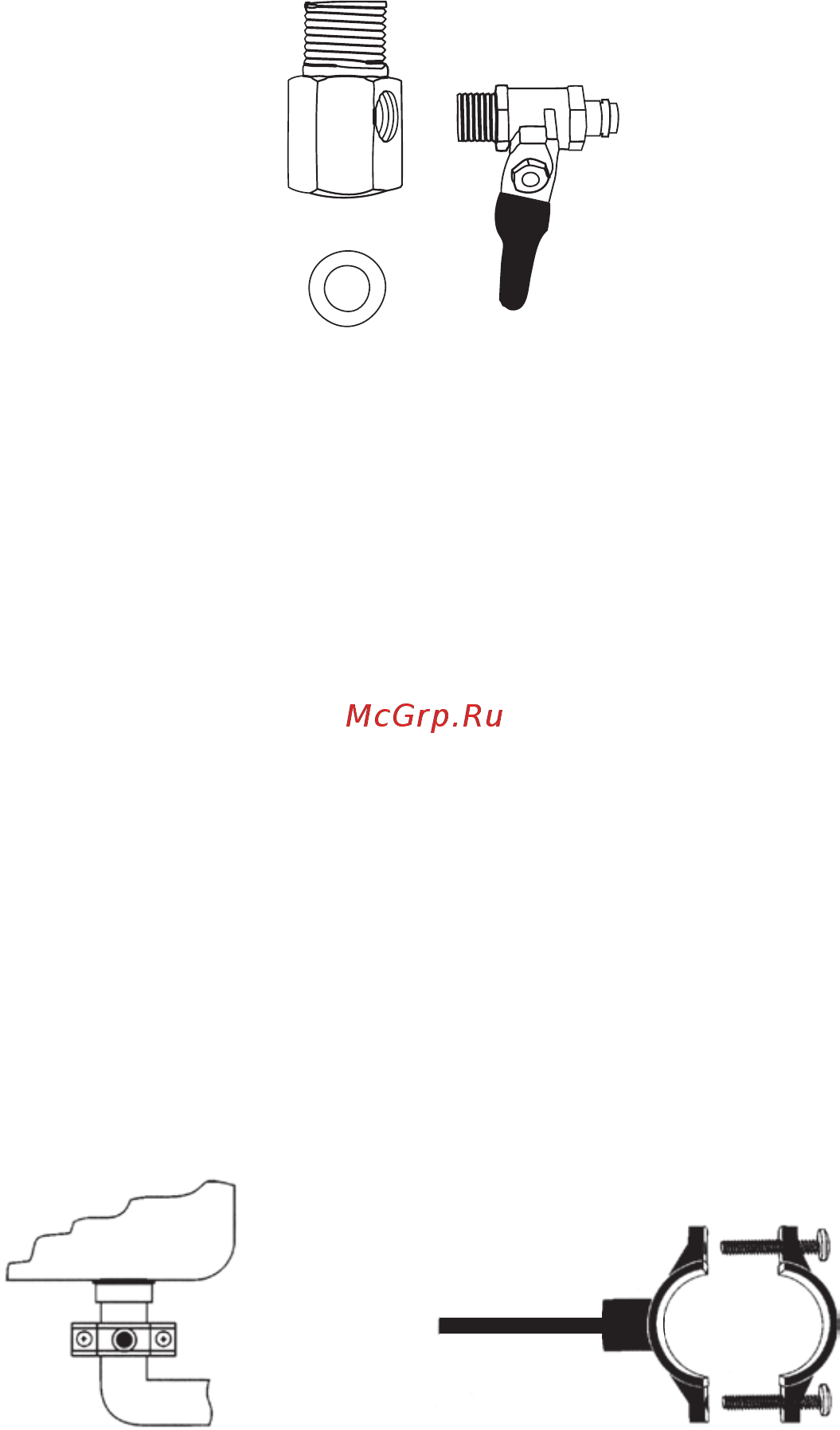

Рис 3 2 2 Ослабьте накидную гайку и отсоедините гибкую подводку от смесителя 2 3 При необходимости замените прокладку накидной гайки 2 4 Установите узел в сборе в разрыв магистрали холодной воды 1 2 2 5 Подсоедините трубку от фильтра к шаровому крану Зафиксируйте сое динение накидной гайкой III УСТАНОВКА ДРЕНАЖНОГО ХОМУТА Дренажный хомут подходит к сливным сифонам моек DN 40 Устанавливать его необходимо на вертикальной части трубы до первого из гиба сифона рис 4 1 Просверлите отверстие диаметром 6 5 мм в том месте куда Вы планируе те установить дренажный хомут 2 Наклейте уплотнитель на внутреннюю сторону скобы дренажного хомута с резьбовым отверстием 3 Вставьте трубку в скобу дренажного хомута с резьбовым отверстием рис 5 Край трубки должен выступать примерно на 4 5 мм от внутренней части ско бы 4 Расположите две скобы дренажного хомута так чтобы просверленное в сифоне отверстие совпало с отверстием дренажного хомута и выступающей частью трубки 5 Затяните крепежные болты Их следует затягивать равномерно так чтобы две скобы дренажного хомута располагались параллельно друг другу Рис 4 Рис 5 9
