Fourtech руководство для технического персонала
15 газовые настенные котлы
…система притока воздуха и отвода продуктов сгорания по двум отдельным трубам.
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода.
Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового
колпака.
Содержание СО
2,
%
Модель котла
(L1+ L2)
Положение
регулятора
G.20 G.31
0 ÷4
1
4 ÷ 18
2
24 F – 1.24 F
18 ÷ 30
3
7,2 8
0 ÷ 4
1
1.14 F
4 ÷ 30
2
4,9 5,5
Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться
на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной
трубой или с коленом 45°.
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
Регулировка проема в трубе
забора воздуха
Данная настройка нужна для
оптимизации производительности
котла и параметров сгорания.
Муфту забора воздуха можно
установить слева или справа от
дымохода; ее можно поворачивать для
регулировки потока воздуха в
зависимости от суммарной длины
воздуховода и дымохода.
Для уменьшения потока воздуха
поверните муфту против часовой
стрелки, для увеличения потока
воздуха поворачивайте ее в обратную
сторону.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание
СО
2
в продуктах сгорания при
максимальной мощности. Если
содержание СО
2
низкое, подачу
воздуха постепенно регулируют,
добиваясь содержания СО
2
,
приведенного в таблице.
Для правильного подключения и
использования анализатора
воспользуйтесь прилагаемым к нему
руководством
переходник для отвода
продуктов сгорания
крепежный зажим
муфта забора воздуха

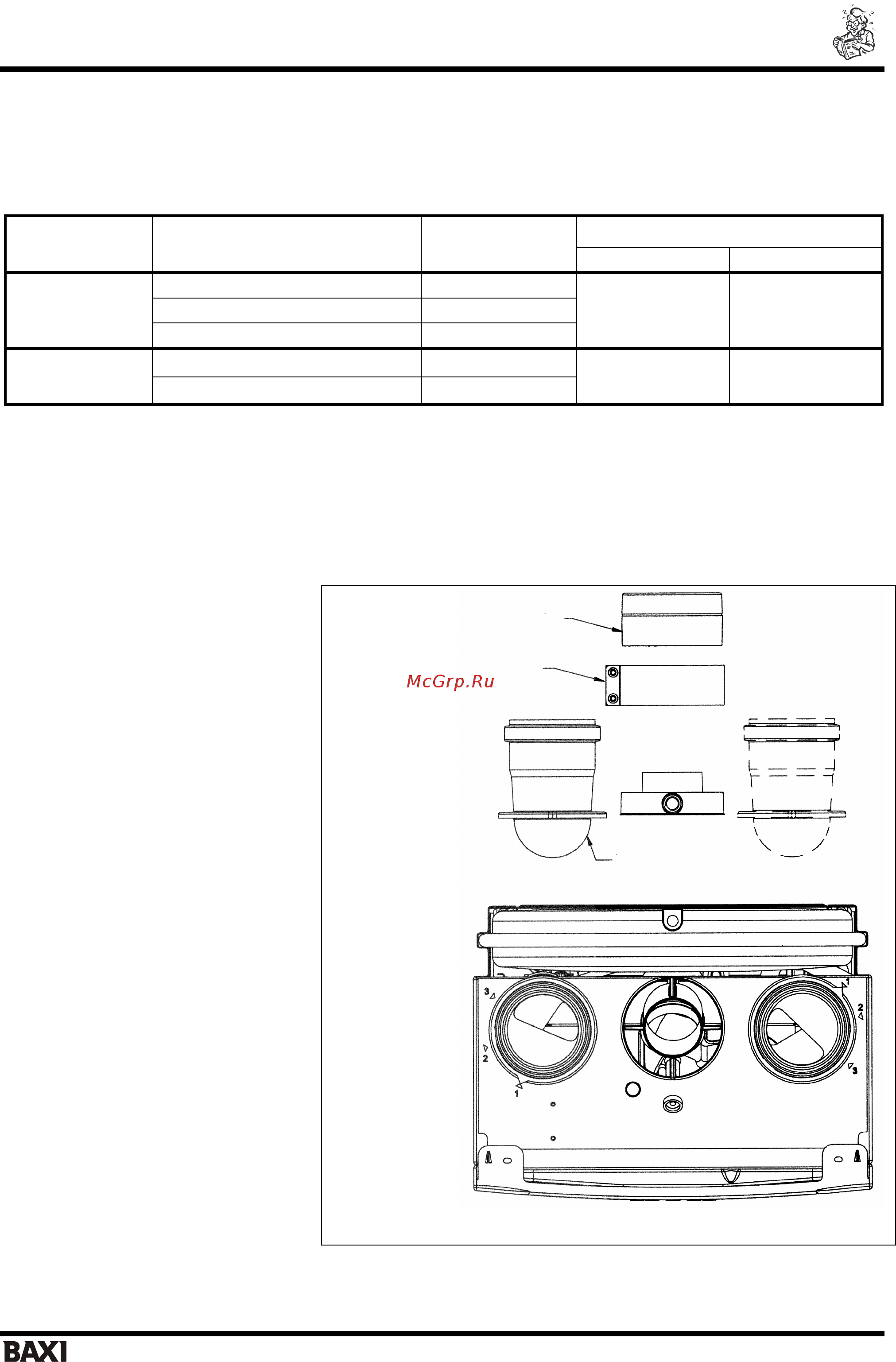

Рис.8
