Baxi Fourtech 1.14 F [19/38] Заключительные проверки

Газовый норматив 90 396 cee 2

Мы убеждены что приобретенное вами изделие будет соответствовать всем вашим требованиям приобретение одного из изделий baxi отвечает вашим ожиданиям хорошая работа простота и легкость пользования сохраните это руководство и пользуйтесь им в случае возникновения какой либо проблемы в данном руководстве вы найдете полезные сведения которые помогут вам правильно и эффективно использовать ваше изделие элементы упаковки пластиковые пакеты полистирол и т д необходимо беречь от детей т к они представляют собой потенциальный источник опасности хотя это руководство мы готовили с большой тщательностью в нем могут быть некоторые неточности если вы их заметите просим вас сообщить о них чтобы в будущем мы могли бы исправить данные неточности 2

На котлах baxi нанесена маркировка се котлы соответствуют требованиям изложенным в следующих нормативах 2

Норматив по низким напряжениям 2006 95 сее 2

Норматив по производительности 92 42 сее 2

Норматив по электромагнитной совместимости 2004 108 сее 2

Уважаемый покупатель 2

Руководство для пользователя 3

Руководство для технического персонала 3

Содержание 3

Стр 3

Fourtech руководство для пользователя 4

Газовые настенные котлы 4

Подготовка к первому пуску 4

Подготовка к установке 4

Руководство для пользователя 4

Fourtech руководство для пользователя 5

Внимание 5

Газовые настенные котлы 5

Пуск котла 5

Fourtech руководство для пользователя 6

Газовые настенные котлы 6

Лето зима только отопление выключено 6

Описание кнопки 6

Регулирование комнатной температуры и температуры горячей санитарной воды 6

Fourtech руководство для пользователя 7

Выключение котла 7

Газовые настенные котлы 7

Заполнение системы 7

Перевод котла на другой тип газа 7

Fourtech руководство для пользователя 8

Выключение на длительный период защита от замерзания 8

Газовые настенные котлы 8

Система безопасности индикаторы и срабатывание 8

Указания по уходу 9

Fourtech руководство для технического персонала 10

Газовые настенные котлы 10

Общие сведения 10

Проверки перед установкой котла 10

Руководство для технического персонала 10

Fourtech руководство для технического персонала 11

Газовые настенные котлы 11

Установка котла 11

Fourtech руководство для технического персонала 12

Габаритные размеры котла 12

Газовые настенные котлы 12

Fourtech руководство для технического персонала 13

Газовые настенные котлы 13

Коаксиальный дымоход концентрический 13

Модели 24 f 1 4 f 1 4 f 13

Установка дымохода и воздуховода 13

Fourtech руководство для технического персонала 14

Варианты вертикальной установки наконечника дымохода 16 варианты вертикальной установки наконечника дымохода 14

Варианты горизонтальной установки наконечника дымохода 14

Варианты установки при присоединении к общему дымоходу las система 16 варианты установки при присоединении к общему дымоходу las система 14

Газовые настенные котлы 14

F 1 4 f 15

Fourtech руководство для технического персонала 15

Газовые настенные котлы 15

Модель котла l1 l2 15

Регулировка проема в трубе забора воздуха 15

Система притока воздуха и отвода продуктов сгорания по двум отдельным трубам 15

Fourtech руководство для технического персонала 16

Варианты дымоотводящей системы по раздельным трубам с вертикальными наконечниками 16

Варианты дымоотводящей системы по раздельным трубам с горизонтальными 16 варианты дымоотводящей системы по раздельным трубам с горизонтальными наконечниками 16

Габаритные размеры системы притока воздуха и отвода продуктов сгорания по двум отдельным трубам 16

Газовые настенные котлы 16

Fourtech руководство для технического персонала 17

Газовые настенные котлы 17

Доступ к клеммной колодке электропитания 17

Подключение к электропитанию 17

Подсоединение комнатного термостата 17

Fourtech руководство для технического персонала 18

Газовые настенные котлы 18

Клапан honeywell модель vk 4105 m 18

Клапан sit модель sigma 845 18

Настройка максимального и минимального давления на горелке при помощи регулятора давления 18

Порядок перевода котла на другой тип газа и настройки давления 18

Проверка входного динамического давления газа 18

Рис 10 18

Fourtech руководство для технического персонала 19

Газовые настенные котлы 19

Заключительные проверки 19

Закройте панель управления уберите манометры и закройте точки отбора давления наклейте новую табличку с указанием типа газа и характеристик проведенной настройки установите на место переднюю панель 19

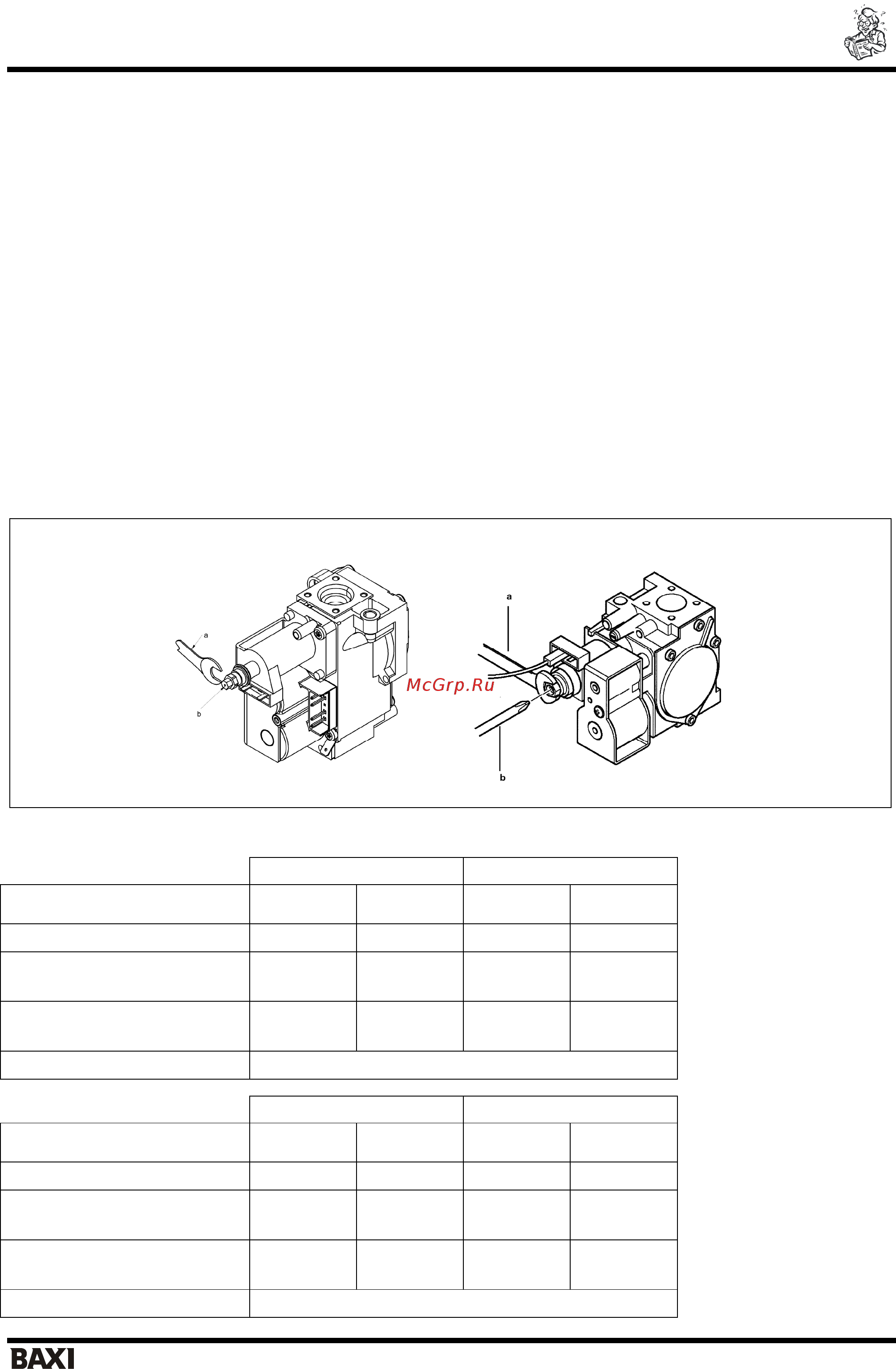

Клапан honeywell клапан sit 19

Котлы могут быть переведены на другой тип газа g20 метан g31 сжиженный газ пропан техническими специалистами обслуживающей организации для перевода котла на другой тип газа необходимо выполнить следующие операции открыть и снять переднюю панель котла заменить форсунки горелки при замене форсунок горелки следите за тем чтобы они были затянуты до упора с использованием соответствующих медных прокладок при замене форсунок изучите приведенную ниже таблицу 1 для нужного типа газа изменить напряжение на модуляторе установив параметр f02 в зависимости от типа газа как описано в параграфе 21 выполнить все операции по настройкам давления газа указанные в 19 и 19 закрыть электрическую коробку наклеить на котел этикетку соответствующую используемому типу газа и выполненной регулировке установить на место переднюю панель 19

Перевод котла на другой тип газа 19

Рис 1 19

Таблица 1 параметры форсунок таблица 1 параметры форсунок 19

Fourtech руководство для технического персонала 20

Вывод информации на дисплей котла 20

Газовые настенные котлы 20

Для вывода информации о работе котла на дисплей расположенный на передней панели котла нажимать не менее 5 сек кнопку i внимание когда активна функция info на дисплее рис 2 появляется надпись а00 которая сменяется значением температуры на подаче котла 20

Нажимать кнопки 20

Рис 2 рис 2 20

Таблица 2 потребление газа при 15 с 1013 мбар 20

Чтобы вывести на дисплей значения следующих параметров а00 действующее значение ºс температуры горячей бытовой воды система гвс а01 значение ºс температуры на улице при подсоединенном датчике уличной температуры а02 значение силы тока на модуляторе 100 230ма для метана 100 310 ма для сжиженного газа а03 значение мощности max r а04 заданное значение ºс температуры на подаче в систему отопления а05 действующее значение ºс температуры воды на подаче в систему отопления а06 заданное значение ºс температуры горячей бытовой воды а07 значение уровня пламени 0 100 а08 значение л мин х 10 расхода горячей бытовой воды а09 последняя ошибка обнаруженная в работе котла функция info остается активной в течение 3 мин для выхода из данного режима раньше этого времени нажимать не менее 5 сек кнопку i или отключить электропитание котла 20

Fourtech руководство для технического персонала 21

Газовые настенные котлы 21

Установка параметров 21

Fourtech руководство для технического персонала 22

Газовые настенные котлы 22

Запрещается отключать данное предохранительное устройство 22

Устройства регулирования и предохранительные устройства 22

Fourtech руководство для технического персонала 23

Газовые настенные котлы 23

Контроль отходящих газов 23

Расположение электрода зажигания и электрода датчика пламени 23

Fourtech руководство для технического персонала 24

Газовые настенные котлы 24

Присоединение внешнего бойлера 24

Присоединение датчика уличной температуры 24

Характеристики расход напор 24

Fourtech руководство для технического персонала 25

Газовые настенные котлы 25

Рис 14 рис 14 25

Fourtech руководство для технического персонала 26

Газовые настенные котлы 26

Ежегодное техническое обслуживание 26

Fourtech руководство для технического персонала 27

Газовые настенные котлы 27

Демонтаж вторичного теплообменника 27

Очистка от известкового налета в системе гвс 27

Очистка фильтров 27

Fourtech руководство для технического персонала 28

Газовые настенные котлы 28

Функциональные схемы 28

Fourtech руководство для технического персонала 29

Газовые настенные котлы 29

F 1 4 f 30

Fourtech руководство для технического персонала 30

Газовые настенные котлы 30

Fourtech руководство для технического персонала 31

Газовые настенные котлы 31

Fourtech руководство для технического персонала 32

Газовые настенные котлы 32

Схемы электрических соединений 32

Цвет проводов с голубой м коричневый n черный r красный g v желтый зеленый b белый v зеленый 32

Fourtech руководство для технического персонала 33

Газовые настенные котлы 33

Цвет проводов с голубой м коричневый n черный r красный g v желтый зеленый b белый v зеленый 33

F 1 4 f 34

Fourtech руководство для технического персонала 34

Газовые настенные котлы 34

Цвет проводов с голубой м коричневый n черный r красный g v желтый зеленый b белый v зеленый 34

Fourtech руководство для технического персонала 35

Газовые настенные котлы 35

Fourtech руководство для технического персонала 36

Выписка из норм и правил ес для газовых котлов 36

Газовые настенные котлы 36

Котлы с принудительной вентиляцией 36

Установка системы 36

Установка устройств 36

Fourtech руководство для технического персонала 37

Вентиляция помещений 37

Газовые настенные котлы 37

Рис а 37

Рис б 37

Baxi s p a 36061 bassano del grappa vi italia via trozzetti 20 tel 0424 517111 telefax 0424 38089 38

Fourtech руководство для технического персонала 38

Газовые настенные котлы 38

Категория 38

Компания бакси представительство в россии тел факс 7 095 101 39 14 e mail service baxi ru сайт www baxi ru 38

Модель fourtech 24 f 1 4 f 1 4 f 24 1 4 1 4 38

Технические данные 38
