Baxi LUNA 3 Silver Space [17/40] Дополнительное оборудование входящее в комплект поставки
![Baxi LUNA 3 Silver Space [17/40] Дополнительное оборудование входящее в комплект поставки](/views2/1410523/page17/bg11.png)
Luna 3 Silver Space руководство для технического персонала
17 газовые настенные котлы

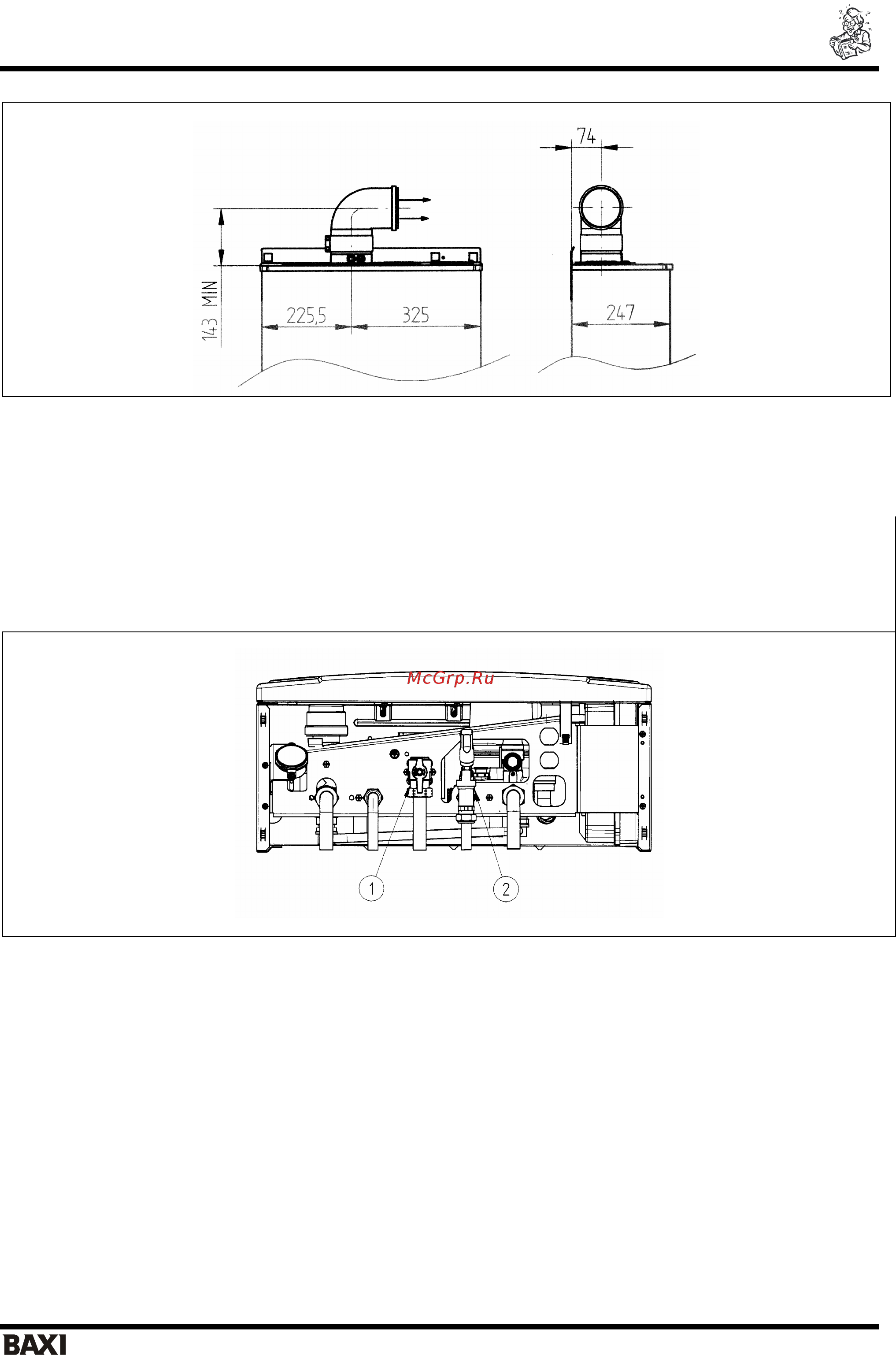

15. Дополнительное оборудование, входящее в комплект
поставки
• съемная цифровая панель управления
• запорный газовый кран (1)
• запорный кран на входе холодной воды (2)
• уплотнительные прокладки
• телескопические медные трубки
Рис. 4
