Luna 3 Comfort AIR руководство для технического персонала
31 газовые настенные котлы

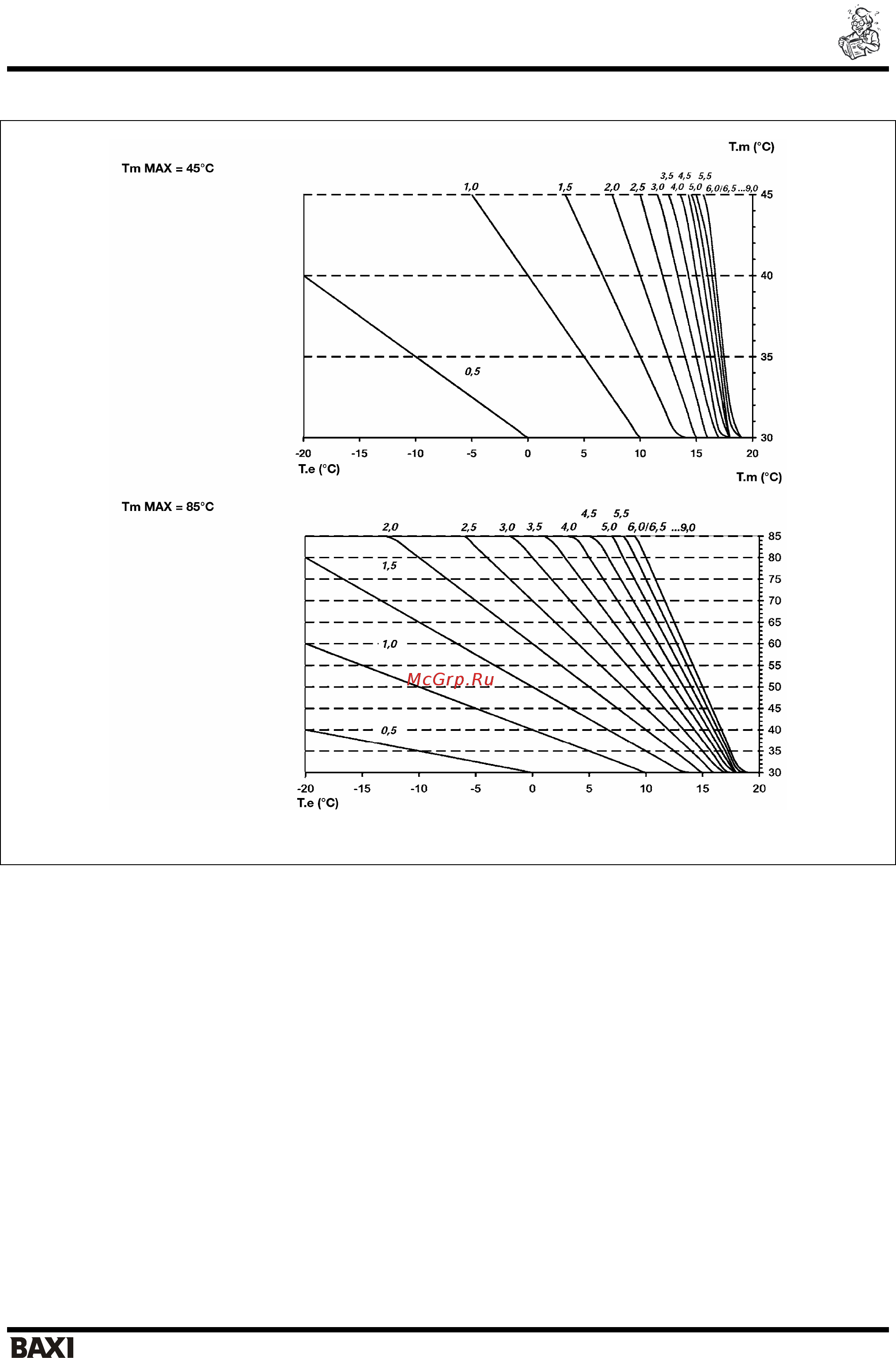

Кривые K REG
T
m
= температура воды на подаче в систему отопления
График 3 T.
е
= температура наружного воздуха
