6

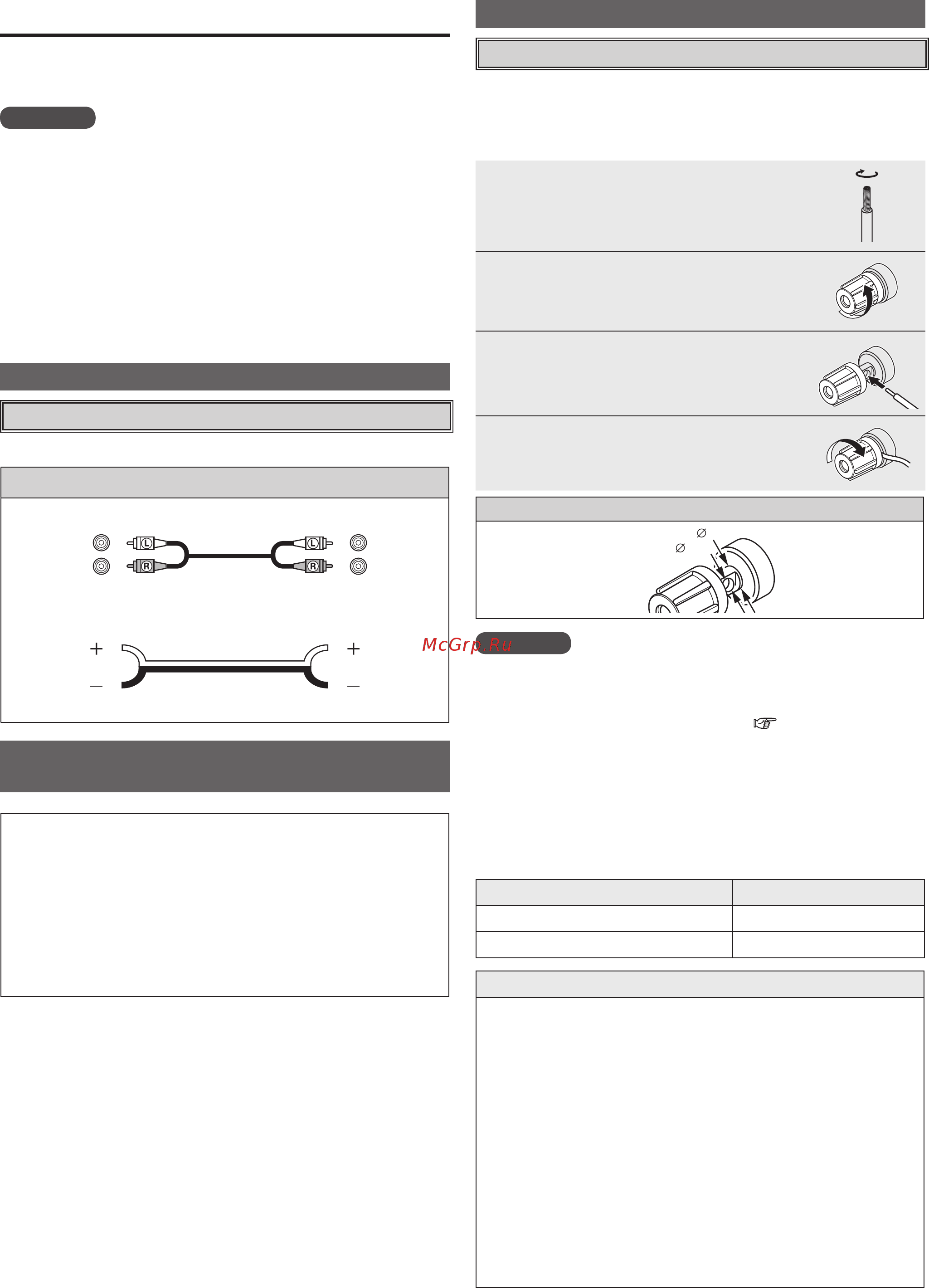

Соединения
В этом руководстве пользователя описаны соединения для всех совместимых
форматов аудиосигналов. Пожалуйста, выбирайте те типы соединений,
которые подходят для подключаемых вами устройств.
ПРИМЕЧАНИЕ
• Не подсоединяйте шнур питания к сетевой розетке до тех пор, пока не бу-
дут выполнены все соединения.
• При выполнении соединений также сверяйтесь с руководствами по экс-
плуатации других компонентов.
• Следите за тем, чтобы каналы были соединены правильно (левый с левым,
правый с правым).
• Не связывайте шнуры питания в жгуты вместе с соединительными кабеля-
ми. Это может привести к появлению гудения или шумов.
• Не увеличивайте громкость, если к входным разъемам PHONO, из которых
извлечена короткозамыкающая заглушка, не подключен проигрыватель
грампластинок. Это вызовет появление гудения или шумов.
Подготовка
Соединительные кабели
Выберите кабели в соответствии с подключаемыми устройствами.
Аудиокабели
Аналоговые соединения (стерео)
Соединения с акустическими системами
Акустические кабели
Стереофонический кабель со штекерами
(Белый)
(Красный)
Меры предосторожности при воспроизведении
SA-источников:
Если обычные акустические системы не совместимы с аудионосителя-
ми типа SA (дисками DVD Audio, Super Audio CD и другими источниками
сигнала, содержащими высокочастотную составляющую, превышающую
диапазон слышимости), настройте параметры проигрывателя (DVD Audio-
плейера, Super Audio CD-плейера и т.п.) на использование с обычными АС
(или усилителями).
Если при воспроизведении SA-источника задан очень высокий уровень
громкости, акустические системы могут быть повреждены. См. инструк-
ции по настройке проигрывателя в прилагаемом к нему руководстве по
эксплуатации.
Подключение акустических систем
Подключение акустических кабелей
Внимательно следите за тем, чтобы при подключении кабелей левый (L)
и правый (R) каналы и положительная (+, красная маркировка) и отрица-
тельная (-, черная маркировка) полярности контактов акустических систем
совпадали с каналами и полярностями усилителя.
1
Срежьте около 10 мм изоляции с кончика
акустического кабеля, а затем либо плотно
скрутите, либо облудите оголенные жилы.
2
Отвинтите зажимную гайку клеммы, поворачи-
вая ее против часовой стрелки.
3
Полностью вставьте оголенную часть кабеля в
клемму акустической системы.
4
Завинтите зажимную гайку, поворачивая ее по
часовой стрелке.
Размеры клеммы для подключения акустической системы
8 мм
5 мм
ПРИМЕЧАНИЕ
• Подсоединяйте акустические кабели таким образом, чтобы отдельные
жилы не торчали из клемм. В случае соприкосновения жил кабелей
с задней панелью или взаимного соприкосновения жил проводов разных
полярностей может сработать схема защиты ( раздел «Схема защиты»).
• Не прикасайтесь к клеммам для подключения акустических систем при
включенном питании. Это может вызвать поражение электрическим
током.
❏ ИМПЕДАНС АКУСТИЧЕСКИХ СИСТЕМ
Используйте акустические системы с импедансом (полным сопротивлением)
в пределах указанных ниже диапазонов в соответствии с условиями их экс-
плуатации.
Используемые акустические системы Импеданс
А или В 4 ~ 16 Ом
А и В 8 ~ 16 Ом
Схема защиты
Схема защиты срабатывает в следующих случаях:
• Если жилы проводов акустического кабеля соприкасаются с задней
панелью или винтами либо взаимно соприкасаются жилы проводов
разных полярностей
• Если температура в помещении слишком высокая
• Если усилитель перегрелся в результате длительного использования
с большой выходной мощностью
Если это произойдет, отсоедините шнур питания от розетки электросети
и проверьте правильность и плотность подсоединения проводов акусти-
ческих и входных кабелей. Если аппарат перегрелся, подождите, пока он
не остынет, и улучшите условия вентиляции вокруг аппарата. После этого
снова подсоедините шнур питания к розетке и включите аппарат.
Если схема защиты сработает повторно даже при отсутствии проблем
с проводами и вентиляцией аппарата, то аппарат, возможно, поврежден.
В этом случае выключите питание и обратитесь в сервисный центр DENON.
