4
Сервисное руководство ZENSOR 5 AХ
_______________________________________________________________
_________________________________________________________________________
К содержанию
Кроссовер

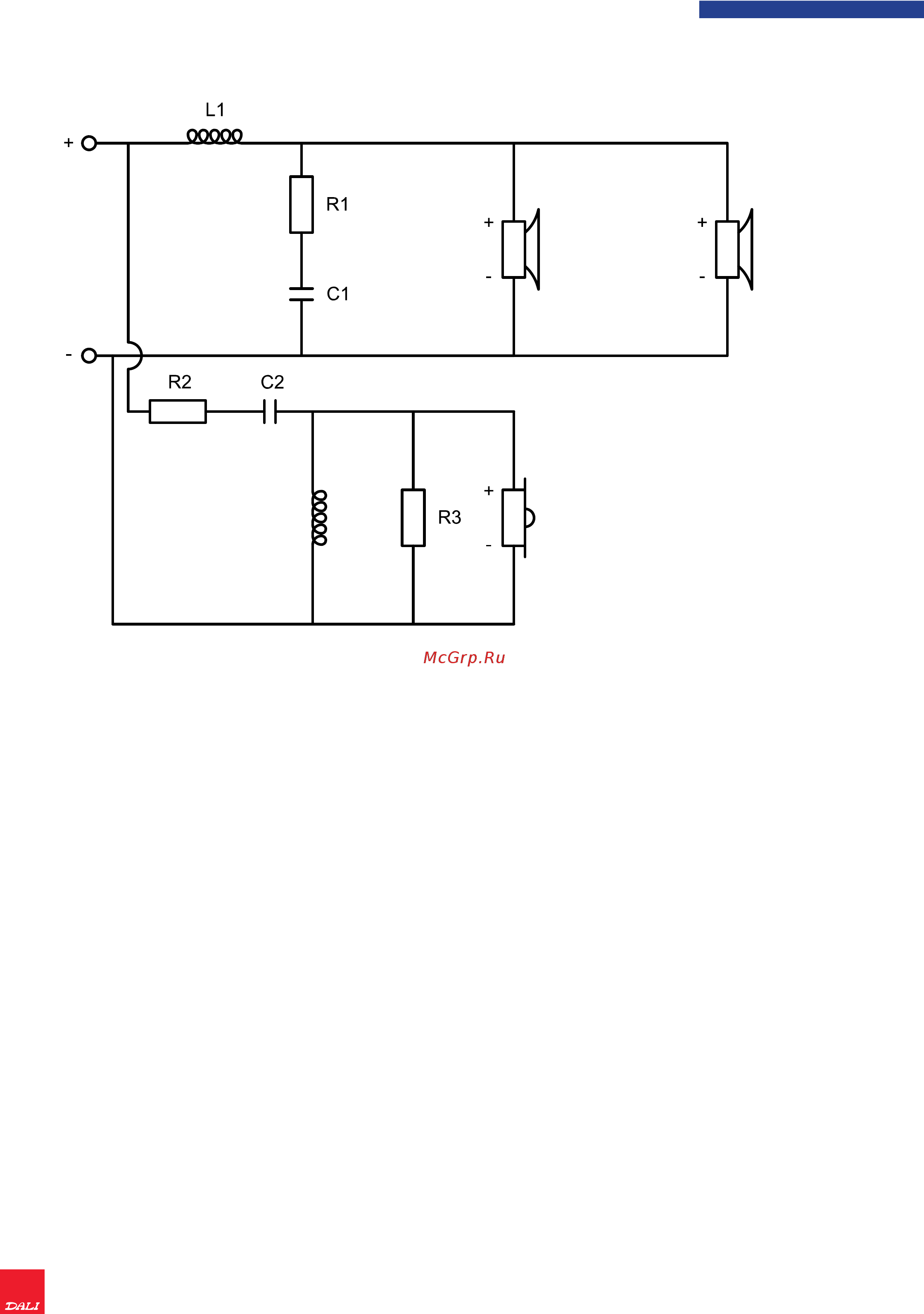

Диаграмма кроссовера
L2
Оранжевый провод
5.25” Нижний
вуфер
5.25” верхний
вуфер
Красный провод
Черный провод
Черный провод
Синий провод
Твитер (ферритовый)
Белый провод
Черный провод
Красный провод
