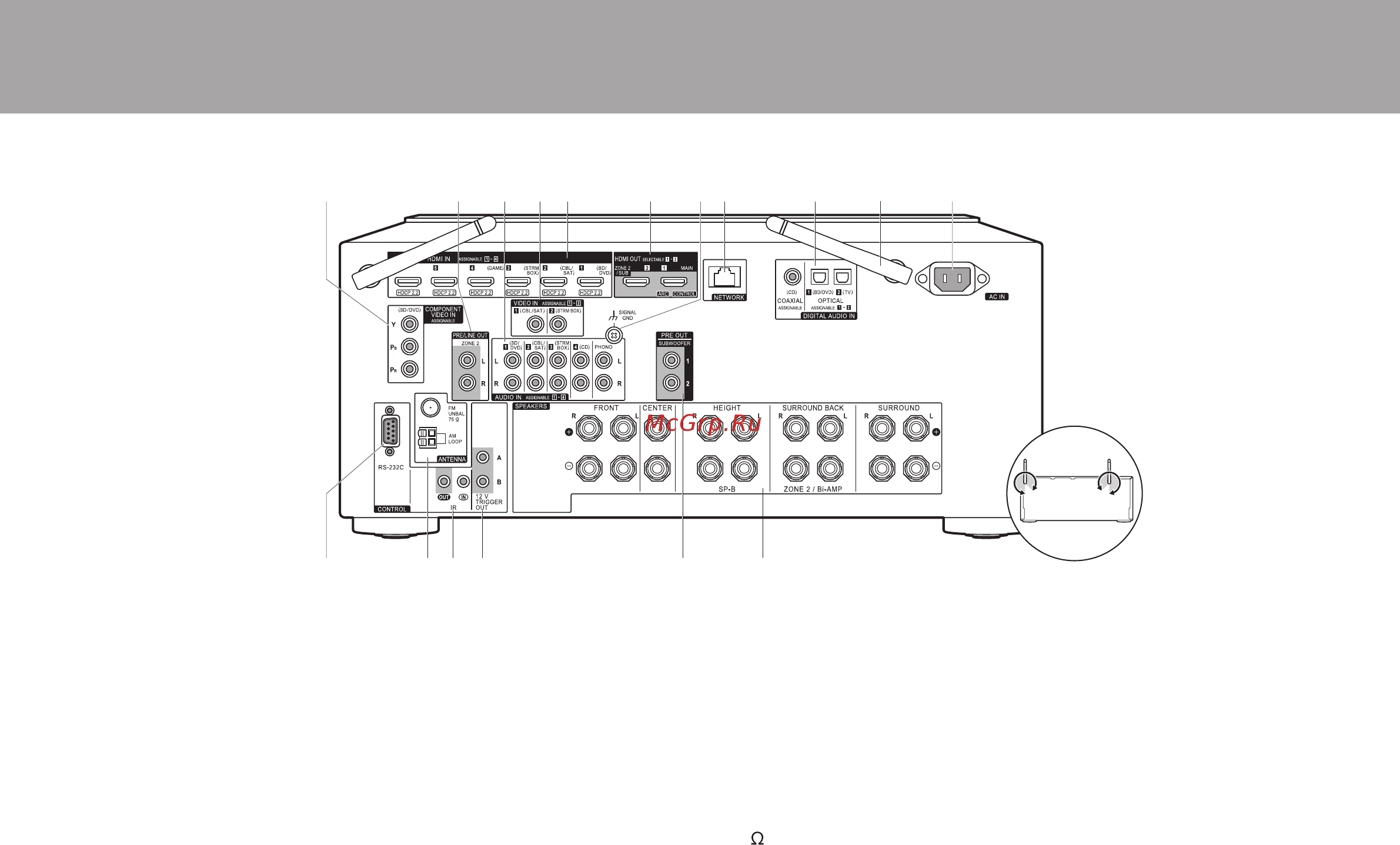

Задняя панель

1. Разъемы группы COMPONENT VIDEO IN 1 [Компонентный видеовход] На этот вход по

компонентному видеокабелю поступают компонентные видеосигналы от AV-компонента

системы . (Совместимы только с разрешением 480i или 576i.)

2. Разъемы группы ZONE 2 PRE/LINE OUT [Выход предусилителя / Линейный выход зоны 2]:

По аналоговому акустическому кабелю выводят аудиосигналы на интегрированный

усилитель или усилитель мощности в отдельной комнате (ZONE 2).

3. Разъемы группы AUDIO IN [Аудиовход] По аналоговому акустическому кабелю на этот

вход поступают аудиосигналы от AV-компонента системы.

4. Разъемы группы VIDEO IN [Видеовход]: На этот вход по аналоговому видеокабелю

поступают видеосигналы от AV-компонента системы .

5. Разъемы группы HDMI IN [Вход интерфейса HDMI]: На этот вход по кабелю HDMI,

подключенному к AV-компоненту системы, передаются входные аудио- и видеосигналы.

6. Разъемы группы HDMI OUT [Выход интерфейса HDMI]: С этого выхода по кабелю HDMI,

подключенному к телевизору или проектору, передаются выходные аудио- и видеосигналы.

7. Клемма SIGNAL GND [Заземление сигнального тракта]: Для подключения провода

заземления от проигрывателя виниловых дисков.

8. Порт NETWORK [Сеть]: Для подключение к локальной сети с помощью кабеля Ethernet.

9. Разъемы OPTICAL [Оптический] и COAXIAL [Коаксиальный] из группы DIGITAL AUDIO IN

[Цифровой аудиовход]: Для передачи входных цифровых аудиосигналов от телевизора или

AV-компонента системы по цифровому оптическому или цифровому коаксиальному кабелю.

10. Антенна беспроводной связи: Используется в вертикальном положении для соединения

по каналу Wi-Fi или в случае использовании устройства, поддерживающего технологию

BLUETOOTH. На иллюстрации показан диапазон перемещения для антенны беспроводной связи.

Не пытайтесь силой вывести антенну за пределы этого диапазона, иначе вы можете ее сломать.

11. Разъем AC IN [Ввод питания от электросети]: К нему подключают кабель питания,

прилагаемый в комплекте поставки.

12. Порт интерфейса RS-232C: Для подключения к домашней системе управления. (*)

13. Разъемы группы ANTENNA [Антенна] - AM LOOP [Рамочная, диапазон AM] / FM UNBAL

75 [Несимметричная, 75 Ом, диапазон FM]: Предназначены для подключения

прилагаемых в комплекте антенн.

14. Порт IR IN/OUT [Вход/выход ИК сигналов]: Для подключения комплекта средств

многокомнатного дистанционного управления. (*)
