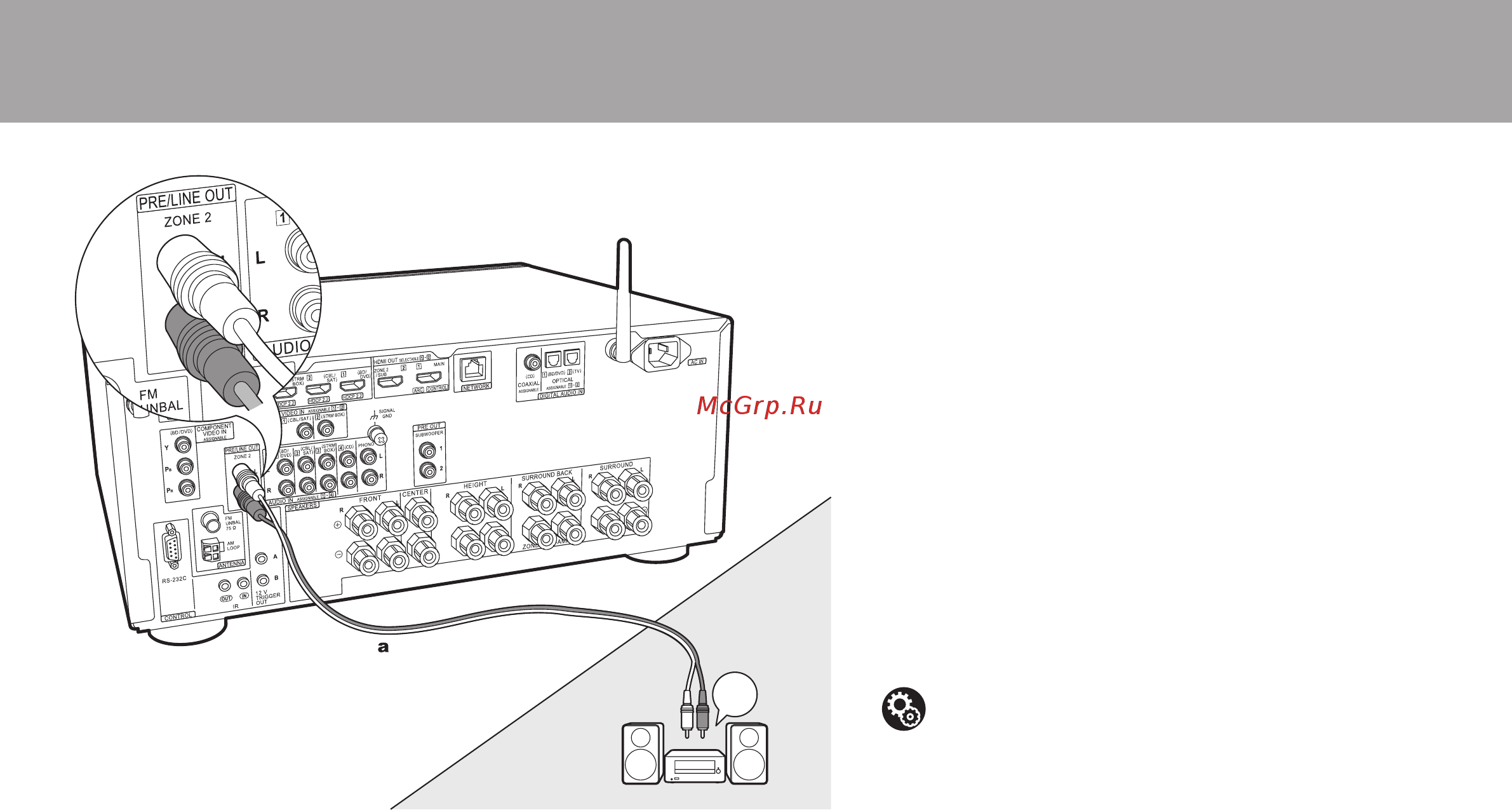

6. Многозонное соединение - 2 (разъем ZONE 2 PRE/LINE OUT)

Вы можете в отдельной комнате (Зоне 2) слушать 2-канальный звук

от АС, подключенных к интегрированному усилителю или усилителю

мощности, например, во время воспроизведения 7.1-канальных записей

проигрывателем дисков Blu-ray, установленным в основной комнате,

или прослушивания Интернет-радио. Аналоговым аудиокабелем

соедините выходные разъемы ZONE 2 PRE / LINE OUT ресивера

с входными разъемами LINE IN интегрированного усилителя или

усилителя мощности, установленного в отдельной комнате.

• Аудиосигналы формата DSD и Dolby TrueHD не выводятся в Зону 2,

если селектором входов выбран вход «NET» или «USB».

Соединения с AV-компонентом

Если хотите подавать выходные сигналы внешнего AV-компонента в

Зону 2, подключите его к входным разъемам HDMI IN 1 - 3 ресивера.

Если на AV-компоненте нет разъема HDMI, подключите его с помощью

цифрового оптического или коаксиального кабеля, либо аналогового

аудиокабеля. Если соответствующие разъемы для этих кабелей уже

заняты, вы не должны делать соединений при помощи каких-либо

других кабелей.

Настройка

• Для того чтобы пользоваться этой возможностью,

необходимо отрегулировать настройки раздела «4. Multi

Zone Setup» [Настройка многозонного режима] (стр.26) в

меню Initial Setup.

• Аудиосигнал от подключенных внешних AV-компонентов

может подаваться на выход только в том случае, если это

аналоговый сигнал или сигнал в формате 2-канальной

PCM. Если вы сделали соединение с ресивером при помощи

кабеля HDMI или цифрового оптического / коаксиального

кабеля, то может потребоваться преобразование выходного

сигнала AV-компонента в сигнал формата PCM.

a Аналоговый Аудио-кабель

Основное

помещение

Зона 2

ZONE2 PRE/LINE OUT
