Установка Loewe TS 7/Loewe TSM 7
Monta Lieferumfangge du
Loewe TS 7/Loewe TSM 7
f
Loewe TS 7/Loewe TSM 7 monte-
ren
l
Montaggio Loewe TS 7/Loewe
TSM 7
i
Install Loewe TS 7/Loewe TSM 7
g
Monte el dispositivo „Loewe TS 7/
Loewe TSM 7“
e
7
Во
зьмите четыре винта с потайной головкой (D) с
шестигранной SW3 (не входит в комплект), завинтите и
прикрепите обе распорки, как показано на рисунке
8
Момент затяжки винты с потайной головкой составляет
ок
оло 5 Нм.
Защитный войлок (г) центральной части придерживается
на точке винтового соединения
l
7
Draai de vier verzonken schroeven (D) met een inbuss-
leutel SW3 (niet in de levering inbegrepen) vast zoals
afgebeeld, om beide steunbalken te bevestigen
Het aanhaalmoment van de verzonken schroeven is
ongeveer 5 Nm
8
Plak het beschermviltje (G) in het midden van de plaats
met de schroeven
g
7

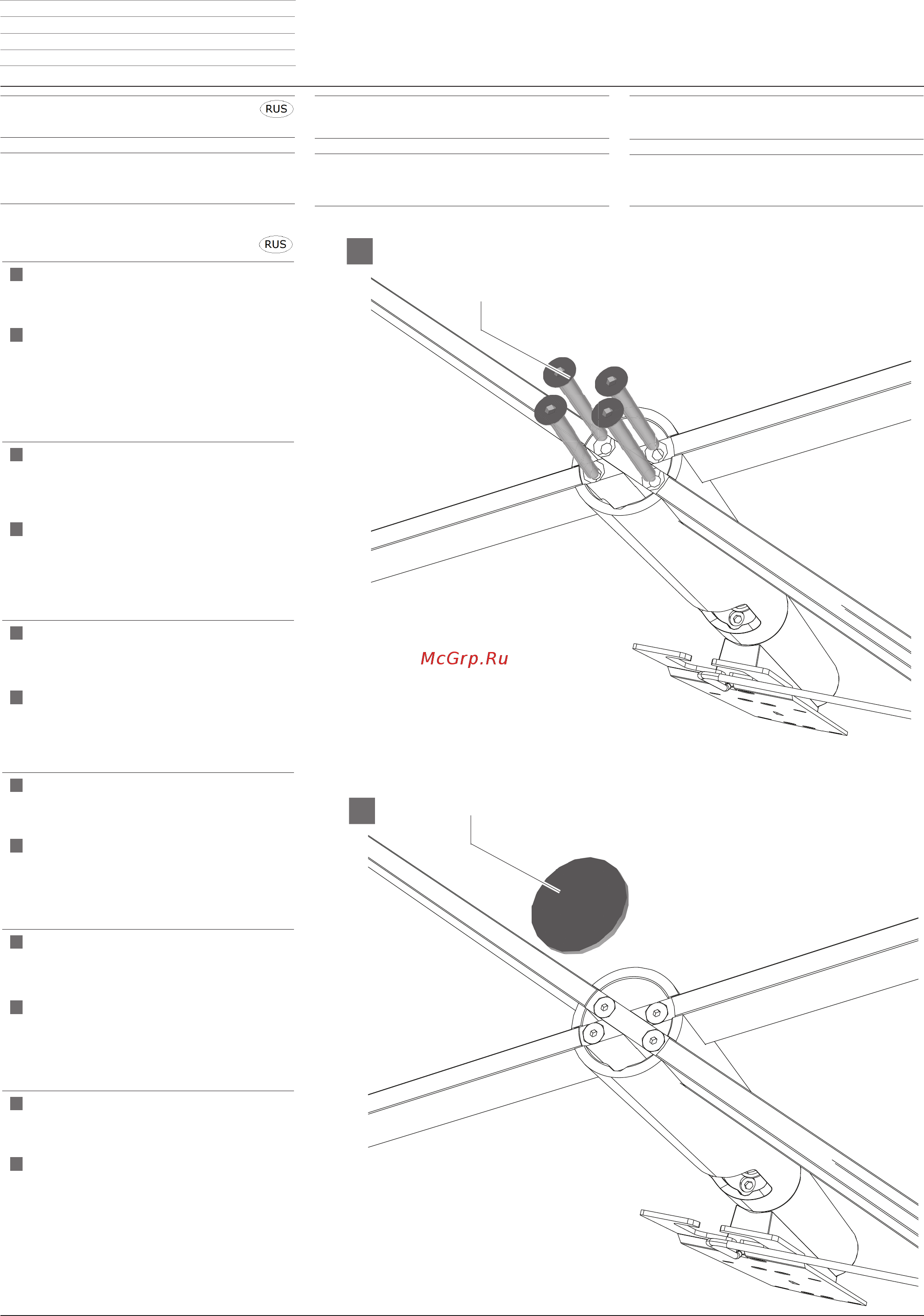

Four countersunk screws (D), with hex driver SW3 (not
included), screw in and attach both struts as shown
Tightening torque of the countersunk screws is appro-
ximately 5 Nm
8
Protective felt (G) centrally stuck to the screw connec-
tion point
f
7
Tourner les quatre vis à tête fraisée (D) avec la clé à
six creux SW3 (non fournie) comme illustré et fixer les
deux barres Couple de serrage des vis à tête fraisée
d’env. 5 Nm
8
Coller le feutre de protection (G) au centre du point de
vissage
i
7
Ruotare le quattro viti svasate (D), con una chiave
esagonale SW3 (non compresa nella fornitura) come
indicato e fissare entrambi i supporti
Momenti di serraggio delle viti svasate ca. 5 Nm
8
Incollare il feltro protettivo (G) al centro del punto di
avvitamento
e
7
Atornille los cuatro tornillos avellanados (D) con una
llave hexagonal SW3 (no incluida en el material sumi-
nistrado) tal y como se muestra, y fije ambas barras
transversales
8
Momento de apriete de los tornillos avellanados 5 Nm
Pegue el fieltro de protección (G) centrado sobre el
punto de atornillado
Loewe TS 7/Loewe TSM 7 - 7 -
Instructions de montage
Montage-ins
tructies Istruzioni di montaggio
Installation instructions Instrucciones de montaje
7
8
G
D
И
нструкция по установке
