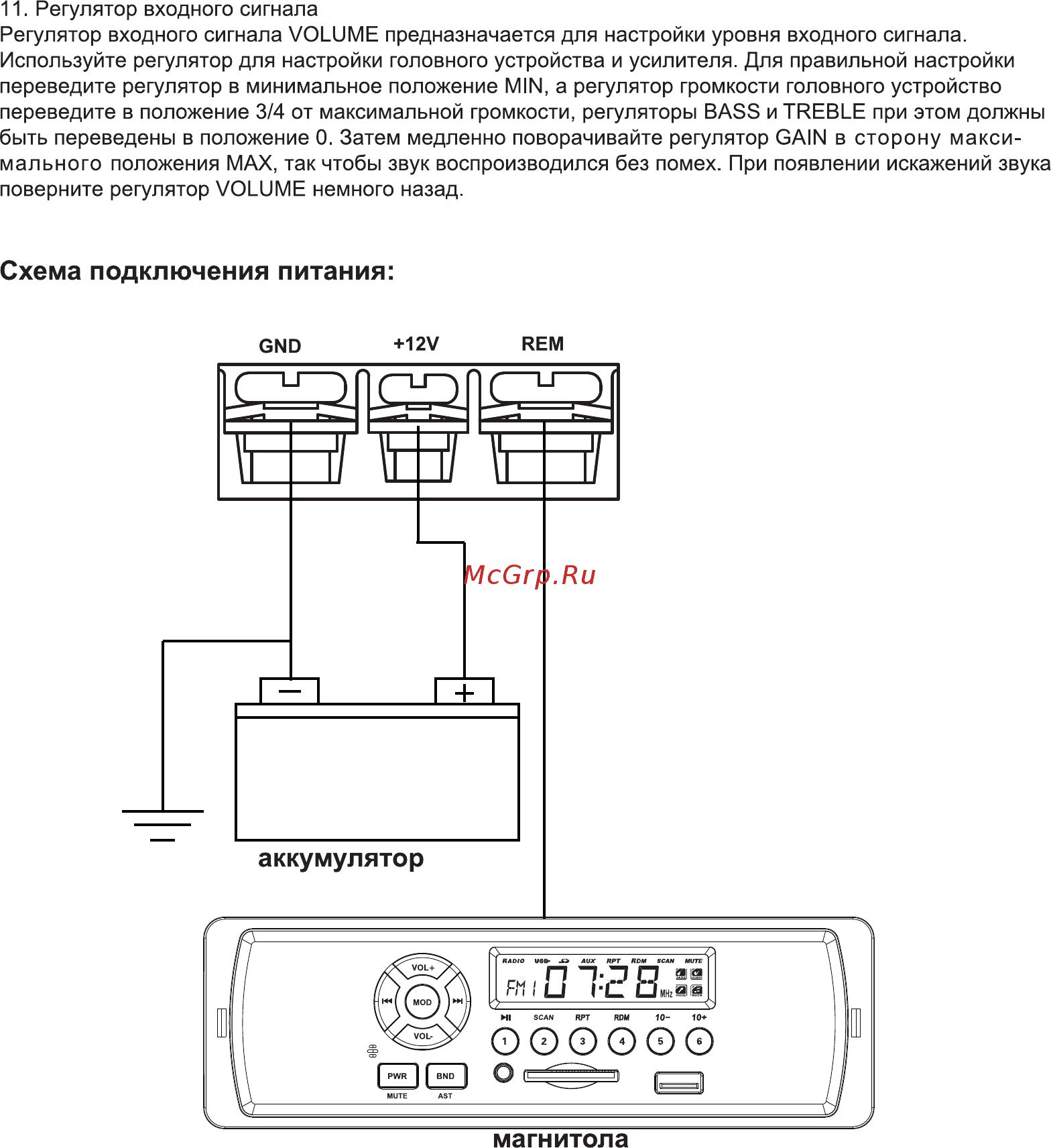

11 Регулятор входного сигнала Регулятор входного сигнала VOLUME предназначается для настройки уровня входного сигнала Используйте регулятор для настройки головного устройства и усилителя Для правильной настройки переведите регулятор в минимальное положение MIN а регулятор громкости головного устройство переведите в положение 3 4 от максимальной громкости регуляторы BASS и TREBLE при этом должны быть переведены в положение 0 Затем медленно поворачивайте регулятор GAIN в сторону макси мального положения МАХ так чтобы звук воспроизводился без помех При появлении искажений звука поверните регулятор VOLUME немного назад Схема подключения питания
