Digma DCS-120 [2/6] Описание устройства

Содержание

• Автомобильный сабвуфер 1
• Модели 0сб 80 осэ юо 0с8 120 1
• Руководство по эксплуатации 1
• Описание устройства 2
• Схема подключения питания 3
• Информация о сертификации продукта 5
• Возможные неисправности 6
• Характеристики 6

Похожие устройства

• Digma FreeDrive 700-GW Magnetic Инструкция по эксплуатации
• Loewe Klang 9 Amber Gold (57201A00) Инструкция по эксплуатации
• Loewe Bild 9.65 Graphite Grey + FS 9.65 Amber Gold Инструкция по эксплуатации
• Ritmix AVR-524 Инструкция по эксплуатации
• Ritmix AVR-675 Инструкция по эксплуатации
• Digma DCD-300 + радар-детектор Инструкция по эксплуатации
• Sigma 14-24mm f2.8 DG HSM ART CANON Инструкция по эксплуатации
• Sigma 14-24mm f2.8 DG HSM ART NIKON Инструкция по эксплуатации
• Levenhuk LabZZ M101 Amethyst Инструкция по эксплуатации
• Levenhuk LabZZ M101 Azure Инструкция по эксплуатации
• Levenhuk LabZZ M101 Moonstone Инструкция по эксплуатации
• Levenhuk LabZZ M101 Orange Инструкция по эксплуатации
• LG 43LK5100 Инструкция по эксплуатации
• LG 43LK5910 Инструкция по эксплуатации
• LG 43UK6750 Инструкция по эксплуатации
• LG 49UK6300 Инструкция по эксплуатации
• LG 49UK6450 Инструкция по эксплуатации
• LG 49UK7550 Инструкция по эксплуатации
• LG 50UK6750 Инструкция по эксплуатации
• LG 55UK6750 Инструкция по эксплуатации

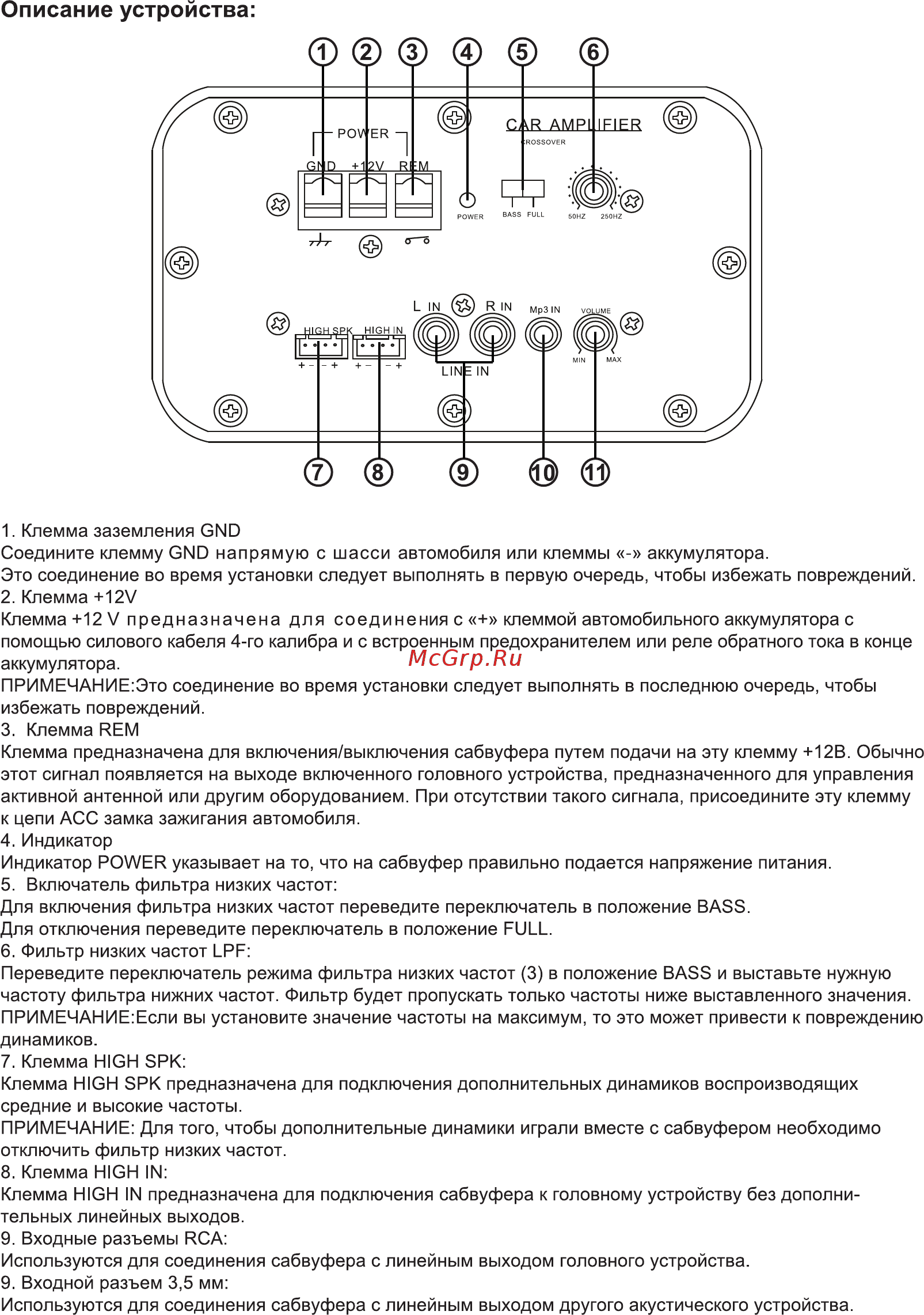

Описание устройства 1 Клемма заземления GND Соедините клемму GND напрямую с шасси автомобиля или клеммы аккумулятора Это соединение во время установки следует выполнять в первую очередь чтобы избежать повреждений 2 Клемма 12V Клемма 12 V предназначена для соединения с клеммой автомобильного аккумулятора с помощью силового кабеля 4 го калибра и с встроенным предохранителем или реле обратного тока в конце аккумулятора ПРИМЕЧАНИЕ Это соединение во время установки следует выполнять в последнюю очередь чтобы избежать повреждений 3 Клемма REM Клемма предназначена для включения выключения сабвуфера путем подачи на эту клемму 12В Обычно этот сигнал появляется на выходе включенного головного устройства предназначенного для управления активной антенной или другим оборудованием При отсутствии такого сигнала присоедините эту клемму к цепи АСС замка зажигания автомобиля 4 Индикатор Индикатор POWER указывает на то что на сабвуфер правильно подается напряжение питания 5 Включатель фильтра низких частот Для включения фильтра низких частот переведите переключатель в положение BASS Для отключения переведите переключатель в положение FULL 6 Фильтр низких частот LPF Переведите переключатель режима фильтра низких частот 3 в положение BASS и выставьте нужную частоту фильтра нижних частот Фильтр будет пропускать только частоты ниже выставленного значения ПРИМЕЧАНИЕ Если вы установите значение частоты на максимум то это может привести к повреждению динамиков 7 Клемма HIGH SPK Клемма HIGH SPK предназначена для подключения дополнительных динамиков воспроизводящих средние и высокие частоты ПРИМЕЧАНИЕ Для того чтобы дополнительные динамики играли вместе с сабвуфером необходимо отключить фильтр низких частот 8 Клемма HIGH IN Клемма HIGH IN предназначена для подключения сабвуфера к головному устройству без дополни тельных линейных выходов 9 Входные разъемы RCA Используются для соединения сабвуфера с линейным выходом головного устройства 9 Входной разъем 3 5 мм Используются для соединения сабвуфера с линейным выходом другого акустического устройства
