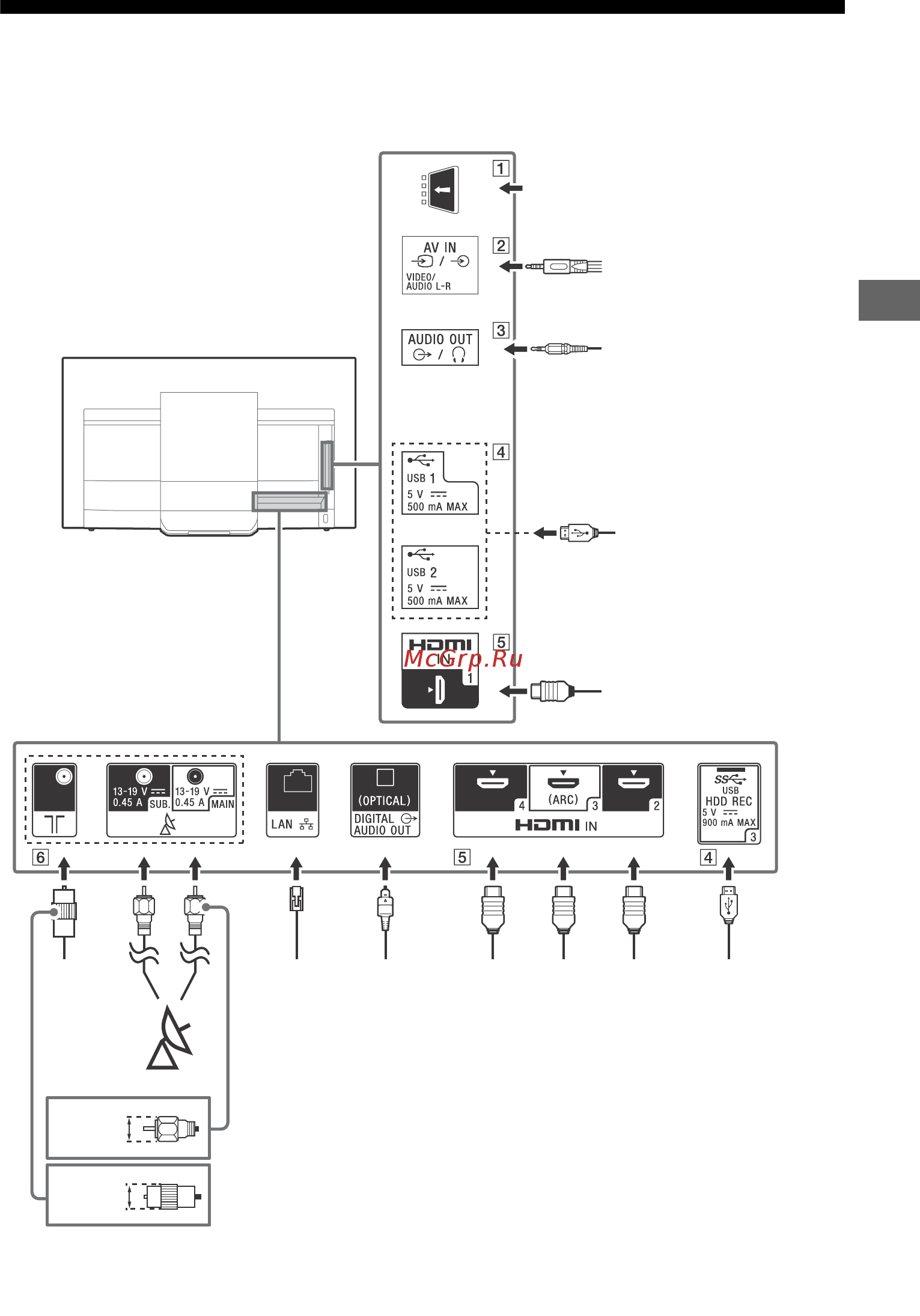

Схема підключення
Додаткову інформацію про підключення див. у довідці (натисніть HELP на пристрої
дистанційного керування).
Кабель/
Антена/
Зовнішній
пристрій
Маршру-
тизатор
Супутникова антена
Аудіосис-
тема з
пристроєм
ARC/HDMI
Цифрова фотокамера/
камера-реєстратор/
носій даних USB
Навушники/Аудіосистемa/
низькочастотний динамік
< 14 мм
Пристрій
HDMI
Пристрій HDMI
Відеомагнітофон/
обладнання для відеоігор/
DVD-програвач/камера-
реєстратор/Зовнішній
пристрій*
1
< 14 мм
Модуль обумовленого доступу
(CAM)
Цифрова
фотокамера/
камера-
реєстратор/
носій даних
USB/USB HDD-
пристрій
Пристрій
HDMI
Аудіосистема
з оптичним
аудіовходом
