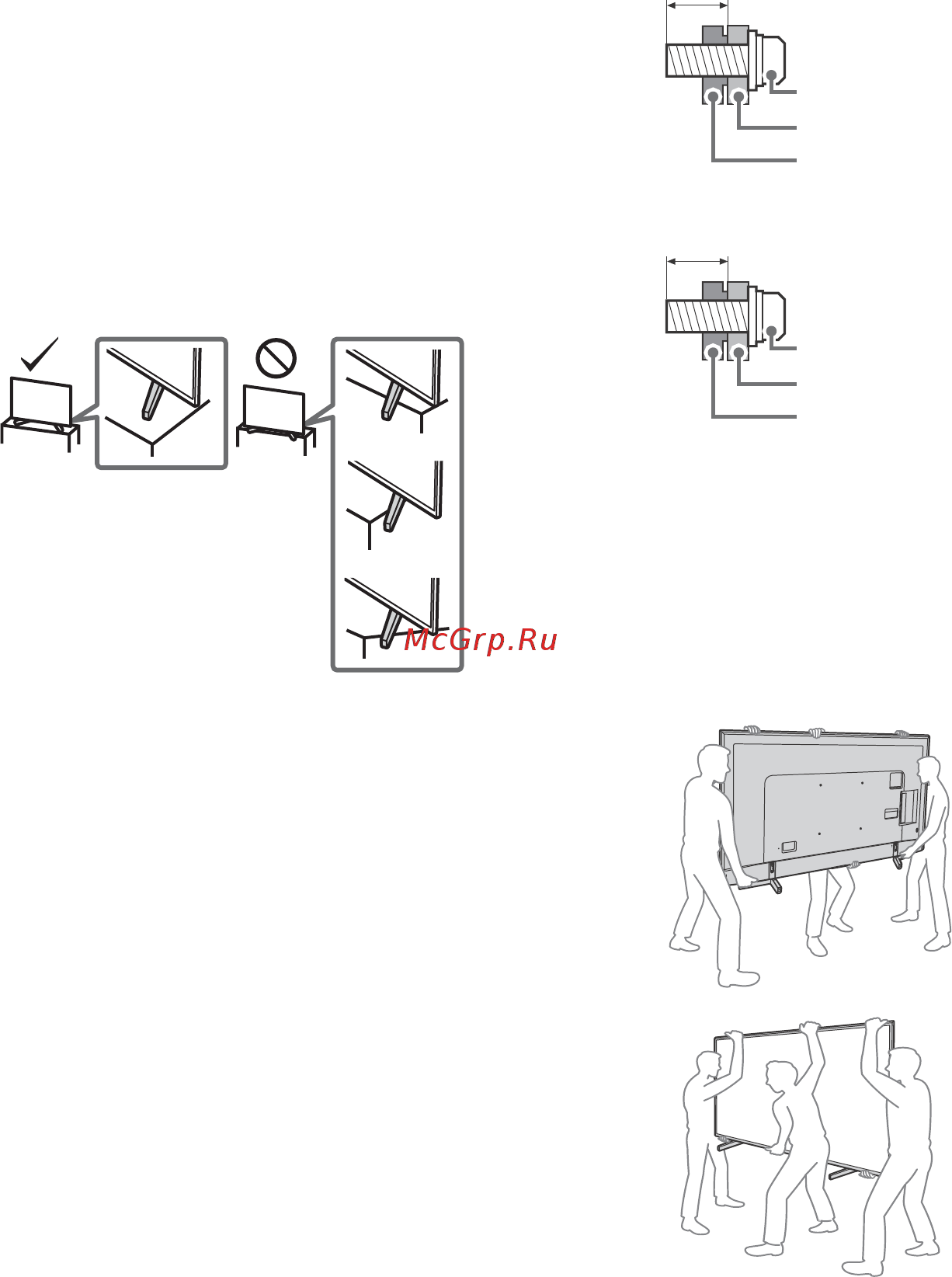

Установка/подключение
Во избежание возгорания, поражения электрическим током,
повреждения телевизора и/или травм выполняйте установку
и эксплуатацию телевизора в соответствии с
нижеследующими указаниями.
Устройство, подключенное одновременно к защитному
заземлению здания (непосредственно к электросети или при
помощи другого устройства, подключенного к защитному
заземлению) и к распределительной сети телевизора при
помощи коаксиального кабеля, при некоторых
обстоятельствах может быть подвержено опасности
возгорания. Вследствие этого подключение к
распределительной сети телевизора должно осуществляться
при помощи электрически изолированного устройства в
рамках определенного диапазона частот (гальванический
разъединитель, см. EN 60728-11).
Установка
• Телевизор следует устанавливать вблизи легкодоступной
сетевой розетки.
• Во избежание опрокидывания устройства, получения
травмы или повреждения имущества установите телевизор
на устойчивую ровную поверхность.
• Установите телевизор в таком месте, где его нельзя задеть
или опрокинуть.
• Установите телевизор таким образом, чтобы его настольная
подставка не выступала за подставку для телевизора (не
входит в комплект). Если настольная подставка выступает за
подставку для телевизора, телевизор может опрокинуться и
упасть, что может привести к травме или повреждению
телевизора.
• Настенная установка телевизора должна выполняться
только квалифицированными специалистами сервисной
службы.
• По соображениям безопасности настоятельно
рекомендуется использовать аксессуары Sony, в том числе:
Кронштейн для настенной установки SU-WL450 (за
исключением моделей KD-85/75XF85xx)
• Обязательно используйте винты, прилагаемые к
Кронштейну для настенной установки, когда будете
прикреплять Кронштейн для настенной установки к
телевизору. Прилагаемые винты имеют конструкцию,
которая указана на рисунке, при измерении от контактной
поверхности Кронштейна для настенной установки.
Диаметр и длина винтов различны в зависимости от модели
Кронштейна для настенной установки.
Использование винтов, отличных от входящих в комплект
поставки, может привести к повреждению телевизора или
вызвать его падение и т.д.
KD-85/49XF85xx
KD-75/65/55XF85xx
Перемещение
• Перед перемещением телевизора отсоедините от него все
кабели.
• Для переноски телевизора больших размеров требуются
два или более человек (три или более человек для
переноски KD-85XF85xx).
• При переноске телевизора вручную держите его, как
показано ниже. Не прикладывайте усилия к ЖК-панели и
рамке экрана.
• При подъеме или перемещении телевизора крепко
придерживайте его снизу.
KD-85XF85xx
Винт (M6)
Кронштейн для настенной
установки
Задняя крышка телевизора
8 мм – 12 мм
Винт (M6)
Кронштейн для настенной
установки
Задняя крышка телевизора
10 мм – 13 мм
