НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА
Тип гнезда для телефона
• Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к
телевизору, специальный тип которого указан в руководстве.
* Для других моделей устанавливайте соединение через порт USB.
* Интерфейс подключения может отличаться от интерфейса вашего телевизора.
USB IN
(TV)
(PC )
(PC )
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC
)
(TV)
(PC )
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
- или
USB IN
(TV)
(PC )
(PC )
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC )
(TV)
(PC
)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2

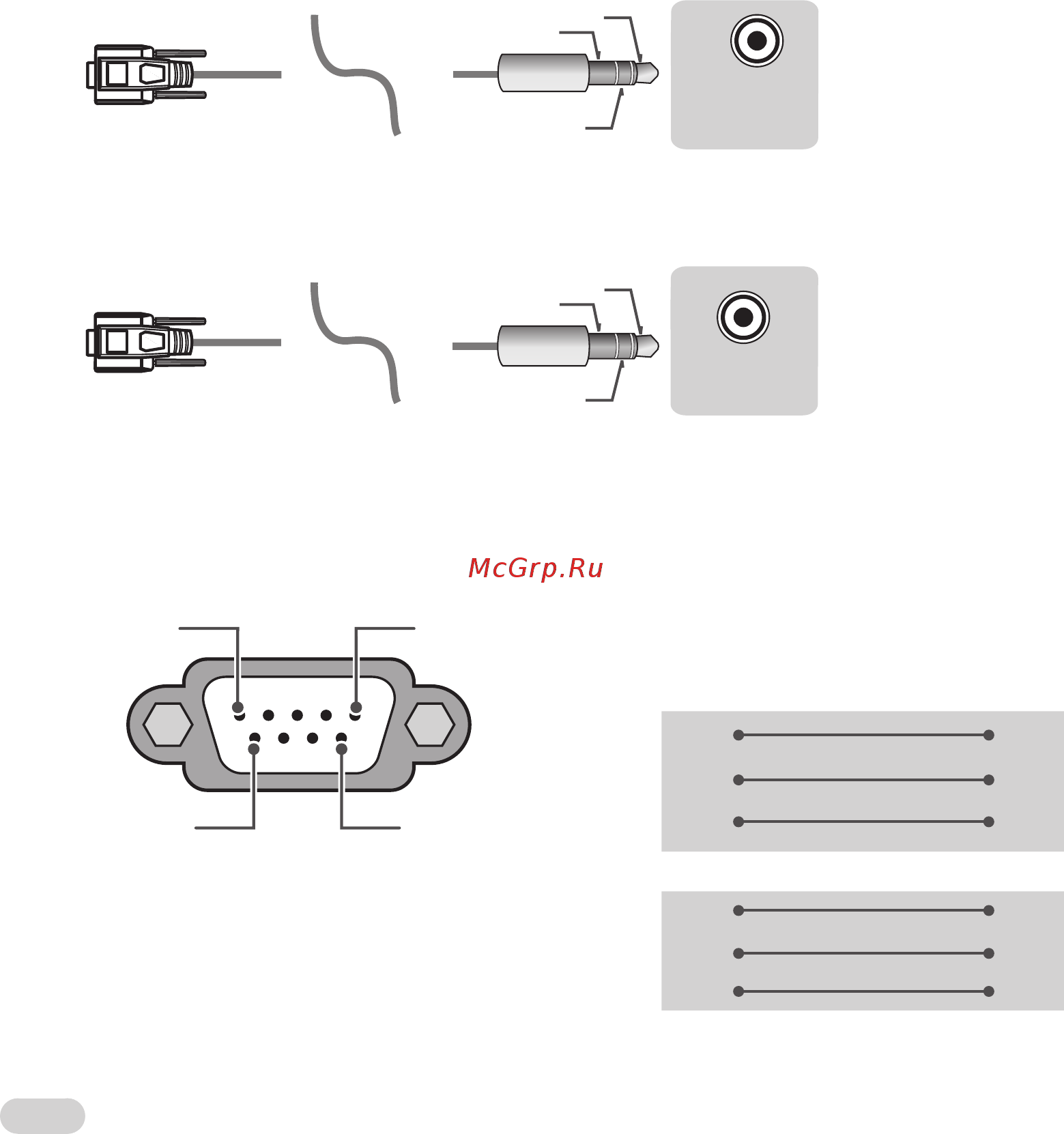

Компьютер пользователя Конфигурации RS-232C
Конфигурации с 3 проводами (нестандартный
кабель)
1
6
5
9
PC TV
RXD 2 2 TXD
TXD 3 1 RXD
GND 5 3 GND
или
RXD 3 2 TXD
TXD 2 1 RXD
GND 5 3 GND
D-Sub 9 Телефон
RS-232C
(Последовательный порт)
Set ID
Для установки идентификатора см. Реальное соответствие данных на стр.6
1. Для доступа к главному меню нажмите кнопку Настройки.
2. С помощью кнопок навигации перейдите к элементу (*Общие → Сведения о телевизоре или
УСТАНОВКИ) и нажмите ОК.
3. С помощью кнопок навигации перейдите к элементу Установить идентификатор и нажмите ОК.
4. Перейдите влево или вправо для установки идентификатора, а затем выберите ЗАКРЫТЬ.
Значения могут быть в диапазоне от 1 до 99.
5. После завершения нажмите ВЫЙТИ.
* (в зависимости от модели)
