36
RU
Единицы измерения: cм
Рисунки над таблицей могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого
телевизора. Для определения веса телевизора см. пункт “Технические характеристики”
(стр. 38).

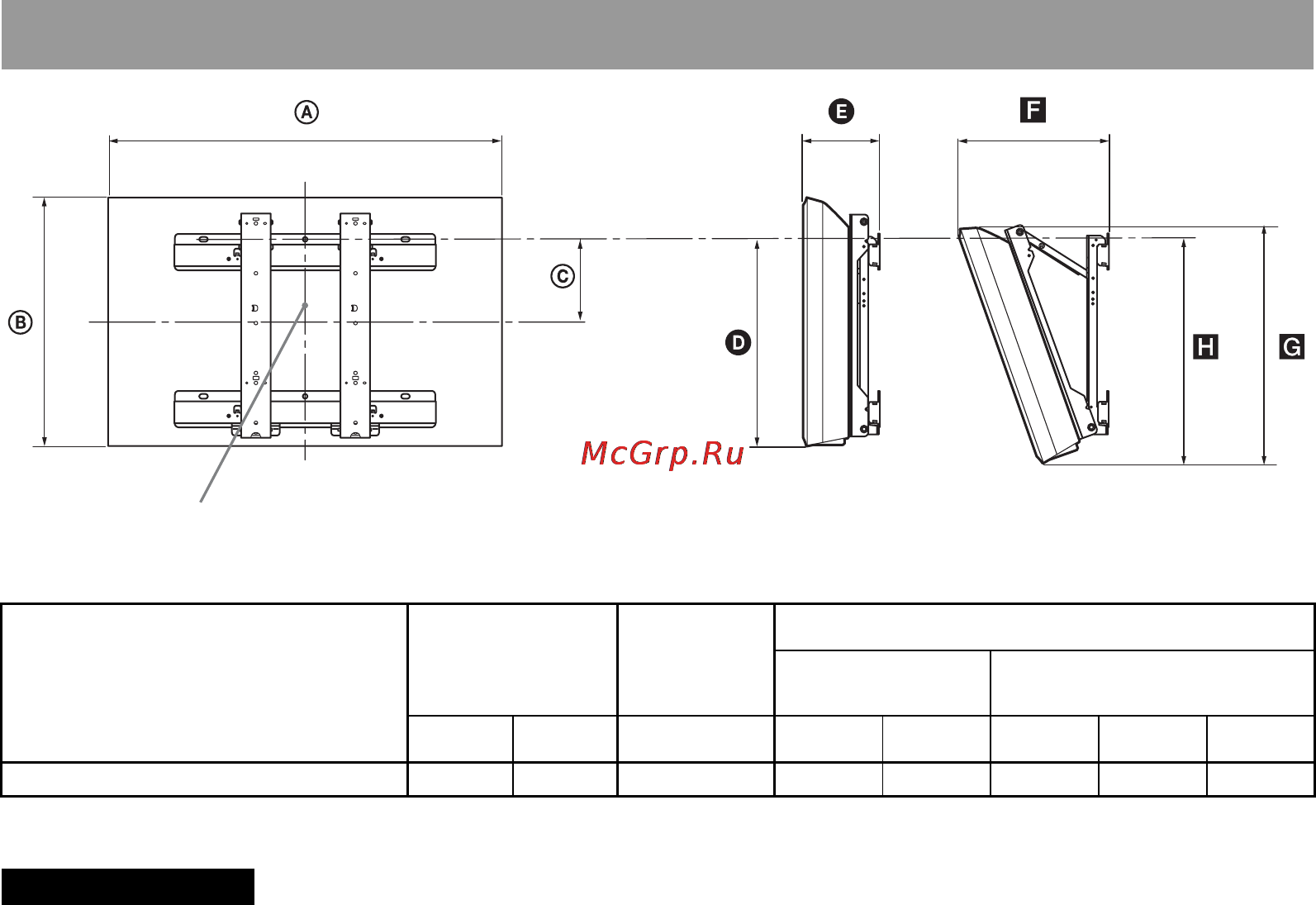

Таблица установочных размеров телевизора
Название модели
Размеры экрана
Координата
положения
центра
экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
AB C DEFGH
KDL-32P35xx 80,7 50,8 17,2 43 15,4 30 48,5 46,6
Центральная точка экрана
