- 85 -
①
③
⑦
②
⑧
⑨
⑤
⑥
R
L

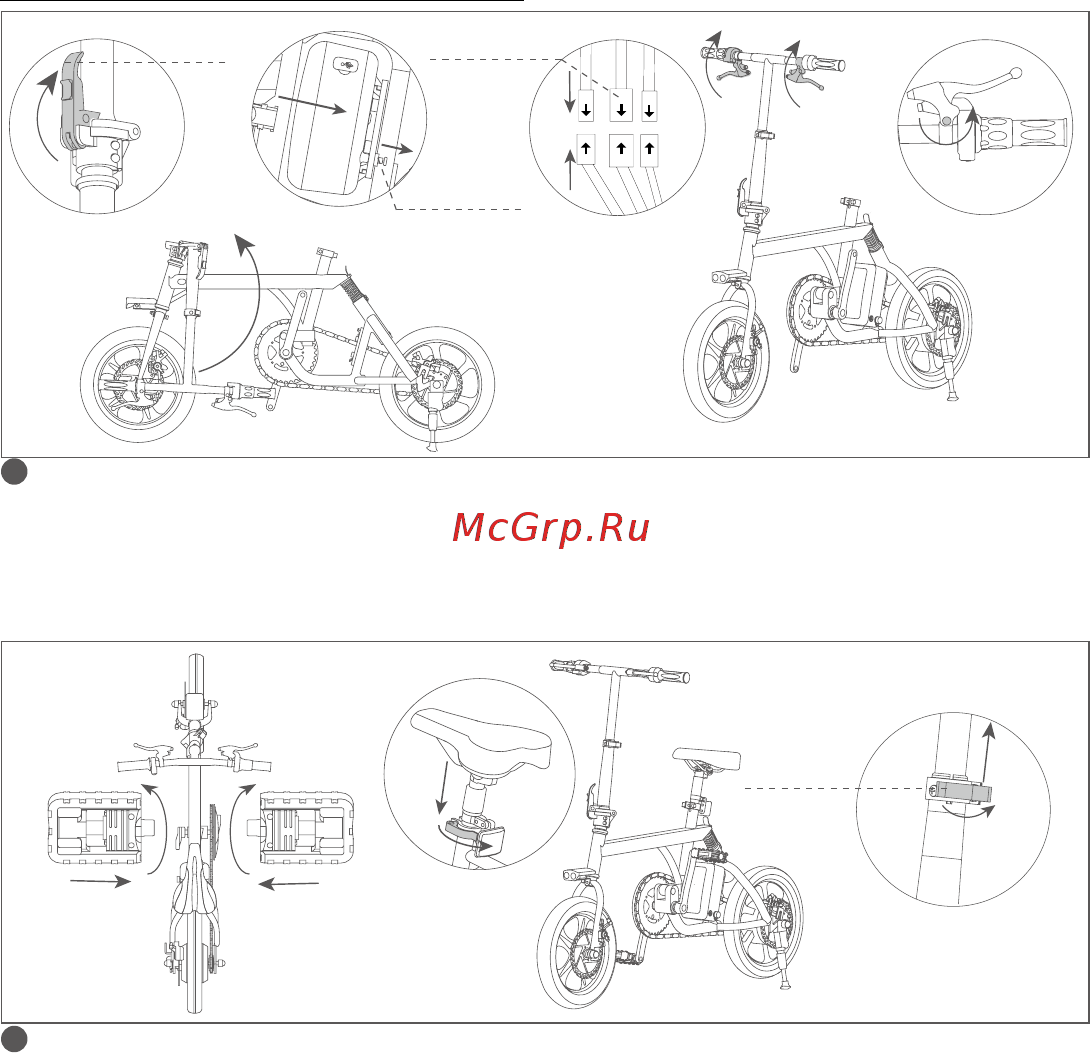

Извлеките R3 из упаковки, разложите педали и подножку. Переведите руль в вертикальное
положение (см. рисунок 1 – стрелка
①
), ручка для складывания вдоль руля должна быть
обращена вниз и кзади от замка, а защёлка должна быть переведена вверх (см. рисунок 2 –
стрелка
②
), чтобы зафиксировать руль. Переверните тормоз в горизонтальное положение (см.
рисунок 5 – стрелка
③
), затяните винты на тормозе, чтобы закрепить его (рисунок 6 – стрелка
④
). Осторожно потяните штырь безопасности на крепеже отсека для батареи (см. рисунок 3
– стрелка
⑤
), вставьте батарею (см. рисунок 3 – стрелка
⑥
), вытащите штырь безопасности и
подсоедините провода, как показано на рисунке 4 .
Правильно установите педали (L–левая, R–правая), как показано на рисунке 7. Обратите
внимание, пожалуйста, что зубец винта вкручивается с обратной стороны. Левая педаль
закручивается против часовой стрелки, а правая – по часовой стрелке. Рекомендуемый
крутящий момент 35~40 об./мин. Отрегулируйте высоту седла и установите его (см. рисунок 8 –
стрелка ⑦ ), затем закройте замок подъёмного стержня (см. рисунок 8 – стрелка ⑧ ). Откройте
замок подъёмного стержня и отрегулируйте высоту (см. рисунок 9 – стрелка ⑨ ) и закройте
замок подъёмника седла.
1
2
Рисунок 8
Рисунок 7
Рисунок 9
Язычок замка
подъёмного
стержня
④
Рисунок 1
Рисунок 5
Рисунок 3
Рисунок 4 Рисунок 6Рисунок 2
Складное
колено
Жёлтый
Чёрный
Схема подсоединения
двигателя
Штырь
безопасности
Эксплуатация велосипеда
