Airwheel R8P 214.6WH Black [5/15] Эксплуатация велосипеда

- 83 -

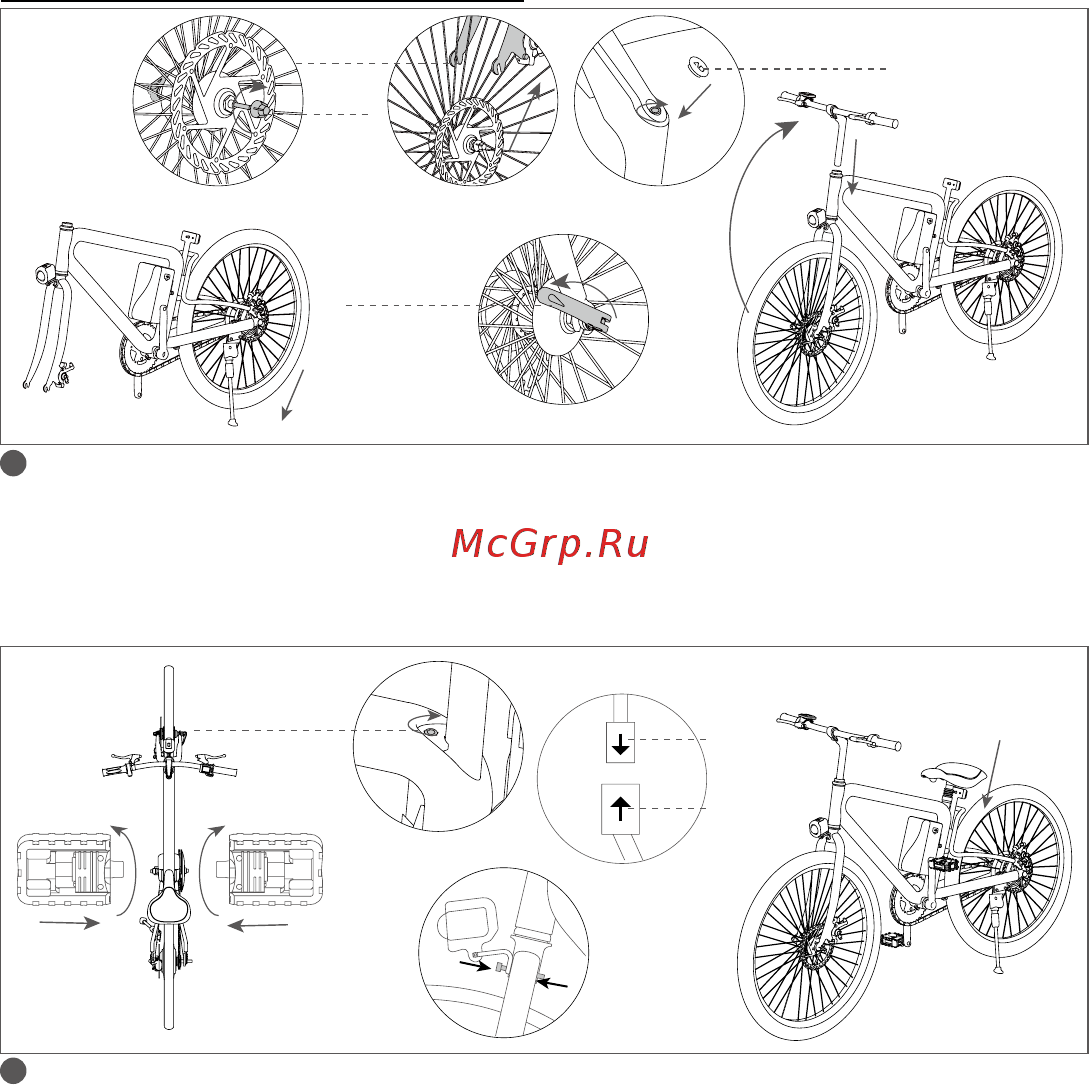

Вытащите главную раму R8, переднее колесо и руль велосипеда из коробки, откиньте подставку (см.

Рис. 1 - стрелка ① ). Снимите защитное покрытие дискового тормоза переднего колеса, отвинтите гайку,

поместите центральный вал в переднее колесо и установите гайку в центральный вал. Отрегулируйте

его по часовой стрелке (см. Рис. 2 - стрелка ② ). Снимите защитную плёнку передней вилки, установите

переднее колесо в паз (см. Рис. 3 - стрелка ③ ), отрегулируйте расстояние, затяните стопорную рукоятку

вверх (см. Рис. 4 - стрелка ④ ), чтобы закрепить переднее колесо. Снимите защитную плёнку стойки,

переведите руль велосипеда вертикально (см. Рис. 5 - стрелка ⑤ ) и вставьте в корпус велосипеда (см. Рис.

5 - стрелка ⑥ ), выпрямите руль и отрегулируйте его высоту, затяните винты шестигранным ключом по

часовой стрелке (см. Рис. 6 - стрелка ⑦ ) и установите крышку отверстия винта (см. Рис. 6 - стрелка ⑧ ).

Установите педали (см. Рис. 7), L - слева, а R - справа. Пожалуйста, обратите внимание на установку

винтового зубца. Левую педаль следует затянуть против часовой стрелки, правую педаль - по часовой

стрелке, рекомендуемый крутящий момент - 35 ~ 40 Нм. Поместите седло на рамку и должным образом

отрегулируйте его высоту (см. Рис. 8 - ⑨ ). Затяните винты шестигранным ключом по часовой стрелке (см.

Рис. 9 - стрелка ⑩ ). Затяните фару с помощью винтов и гаек (см. Рис. 10) и установите мужской и женский

разъёмы в направлениях, указанных стрелкой (см. Рисунок 11).

см.Рис. 1

см.Рис. 2 см.Рис. 3 см.Рис. 6

см.Рис. 4

см.Рис. 5

см.Рис. 9

см.Рис. 10

см.Рис. 11

см.Рис. 7 см.Рис. 8

Крепёжныйвинт

Штекер

Штепсель

Фиксатор

Гайка

Слоткарты

Крышкавинта

Эксплуатация велосипеда

②

①

⑤

⑥

⑧

④

⑦

③

⑩

⑨
