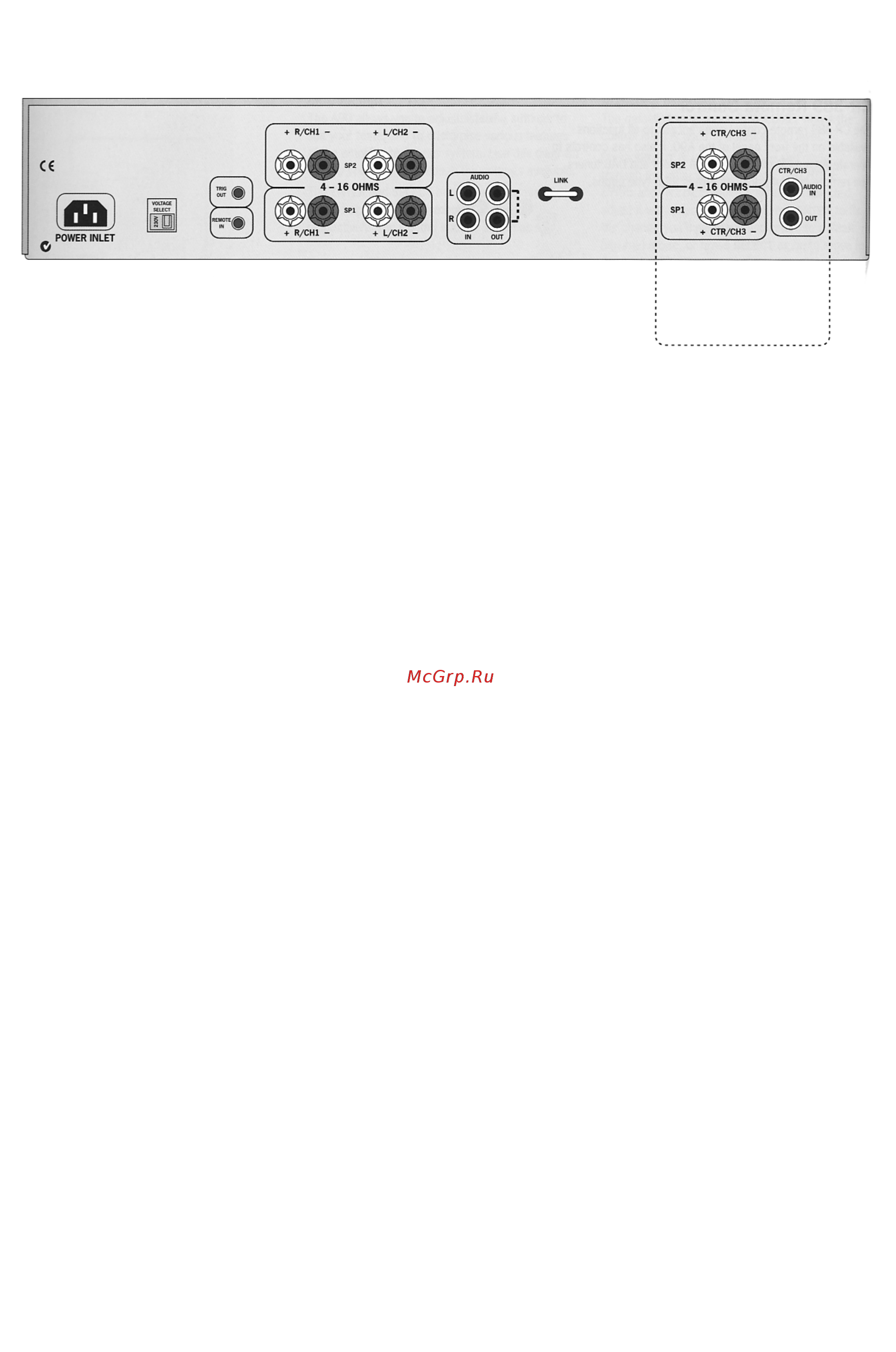

Установка: усилитель мощности Р90
Подключение к сети электропитания,
акустическим системам и другому
оборудованию
Следуйте инструкции по установке усилителя на страницах 4 и 5.
Входы аудиосигнала "AUDIO IN"– Соедините эти входные гнезда с
выходными гнездами Вашего предусилителя или с гнездами "PRE OUT"
комбинированного усилителя.
Монофоническая перемычка "LINK" – Усилитель мощности может быть
отрегулирован для обеспечения двух одноканальных выходов на
акустические системы из одного входа. Выньте прилагаемую перемычку
и используйте ее для соединения левого (L) и правого (R) гнезд "AUDIO
OUT". Использование одного усилителя мощности на каждую
акустическую систему обеспечит двойное усиление акустических систем
с двухпроводным подключением.
Эта возможность особенно полезна для стереосистем высокого качества
с отдельным предусилителем или для систем Dolby Pro Logic или Dolby
Digital с усилителями для акустических систем левого, центрального и
правого каналов.
Обратитесь к дилеру фирмы Arcam для получения более подробной
информации.
Последовательное подключение – Усилитель мощности может быть
подключен к другим усилителям мощности для большего количества
акустических систем (например, для акустических систем, находящихся в
других помещениях, или для тройного усиления акустических систем и
т.д.).
Соедините дополнительные входные гнезда усилителя мощности с
гнездами "AUDIO OUT" усилителя мощности, левые с левыми, правые с
правыми.
Дистанционное включение/выключение
Соединив гнездо "REMOTE IN" усилителя мощности Р90 м гнездом
"TRIG OUT" усилителя А90, Вы сможете использовать А90 для
включения и выключения усилителя мощности. При таком соединении
кнопка питания "POWER" на передней панели А90 (или кнопка
"POWER/STANDBY" на пульте дистанционного управления) включает и
выключает оба усилителя одновременно. Эта возможность позволяет
Вам устанавливать усилитель мощности в закрытом пространстве, но
при этом управлять им.
Для выполнения этого соединения требуется соединительный провод
(стерео или моно) со штекерами 3,5 мм на обоих концах. Кроме того,
можно подключить несколько усилителей мощности к А90 путем
последовательного соединения гнезда "TRIG OUT" одного усилителя
Р90 с гнездом "REMOTE IN" другого.
Функция использования трех каналов
Усилитель мощности может быть усовершенствован из стерео в
трехканальный путем подсоединения модуля ретьего канала: в этом
случае модель обозначается как Р90/3.
В усилители представлены дополнительные клеммы для акустических
систем вместе с гнездами проигрывателя виниловых дисков AUDIO IN и
OUT. Это превращает Р90 в 3х90 Вт. (активное сопротивлеие на каждый
канал 8 Ω) и дает возможнось использовать усилитель в домашнем
кинотеатре или при прослушивании многоканальных аудиозаписей.
Обратитесь к дилеру фирмы Arcam для получения более подробной
информации.
10
Модуль третьего канала
