7

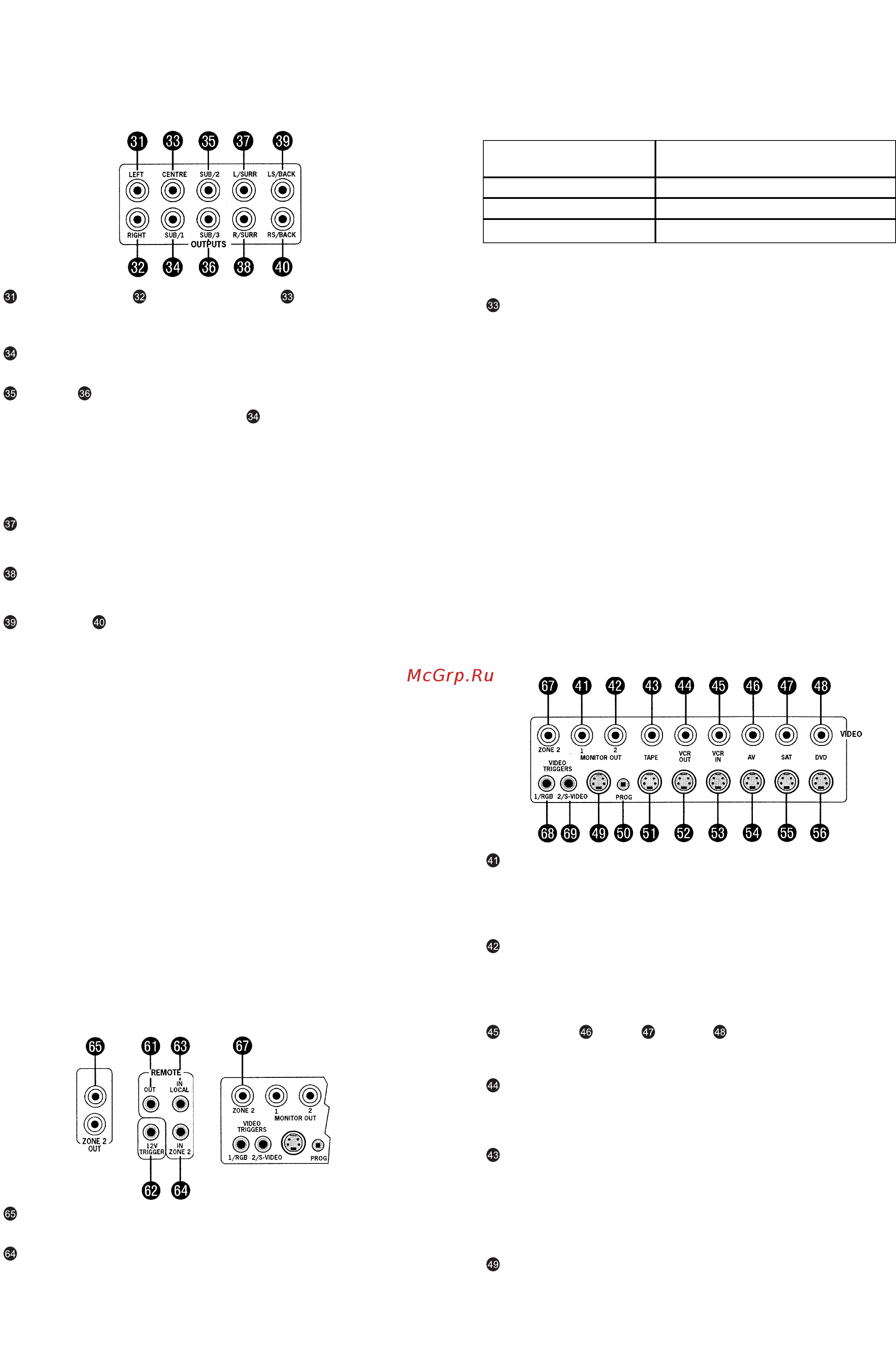

ВЫХОДЫ АНАЛОГОВОГО ПРЕДВА
РИТЕЛЬНОГО УСИЛИТЕЛЯ
Все эти аналоговые выходы демпфированы, имеют низкое
выходное сопротивление и линейный уровень сигнала. При
необходимости они могут работать на длинные соединитель
ные кабели или несколько соединенных параллельно входов.
LEFT [Левый], RIGHT [Правый], CENTRE [Цент
ральный]. Подсоедините их к соответствующим входам
фронтального канала Вашего усилителя мощности.
SUB 1. Выход на основной сабвуфер. Соедините его с
входом Вашего активного сабвуфера при его наличии.
SUB 2, SUB3. Выходы на вспомогательные сабвуфе
ры 2 и 3. Они эквивалентны выходу и позволяют исполь
зовать несколько сабвуферов. При использовании более од
ного сабвуфера, пожалуйста, установите число, указанное
на странице настройки сабвуфера. Подробности приведены
в разделах «Основные и расширенные настройки», «Наст
ройки сабвуфера».
L SURR [Левый объемного звучания]. Выход левого кана
ла объемного звучания. Соедините данный выход с входом
левого канала объемного звучания усилителя мощности.
R SURR. Выход правого канала объемного звучания. Со
едините данный выход с входом правого канала объемного
звучания усилителя мощности.
LS BACK, RS BASK. Выходы левого и правого тыловых
каналов объемного звучания (только в 7.1канальной систе
ме). Соедините данные выходы с входами левого и правого
тыловых усилителей мощности объемного звучания.
СОЕДИНЕНИЯ ЗОНЫ 2
AV8 позволяет осуществлять независимое усиление и регу
лировку аналоговых звукового и композитного видеосигна
ла для отдельных комплектов аппаратуры, что обычно ис
пользуется для второго жилого помещения, например
спальни или гостиной.
На выходы Зоны 2 подаются только аналоговый звуковой и
композитный видеосигнал. Аналоговые входы требуются
потому, что для сигналов Зоны 2 не предусмотрены аналого
воцифровые и цифроаналоговые преобразователи, а так
же процессор цифровой обработки сигнала DSP.
Так как AV8 не осуществляет взаимное преобразование
форматов видео, от источника также должен подаваться
композитный сигнал.
По этой причине мы рекомендуем, чтобы источники сигна
лов, подсоединенные к цифровым входам, были также под
соединены и к аналоговым входам. Для использования в
Зоне 2 источники высококачественных YUV/RGB и Svideo
сигналов должны также быть подсоединены к AV8 и по ком
позитным выходам.
ZONE 2 OUT [Выходы зоны 2]. Соедините их с линейным
входом Вашего усилителя мощности зоны 2.
IN ZONE 2 [Вход Зоны 2]. Позволяет дистанционно уп
равлять AV8 из зоны 2 при помощи инфракрасного пульта
дистанционного управления.
Датчик, совместимый с данным разъемом, можно приобре
сти в компании Xantech (изделие 29110). Пожалуйста,
обратитесь за данным изделием к официальному предста
вителю компании Xantech, так как компания Arcam не распо
лагает запасами данного изделия. Более подробную инфор
мацию смотрите на сайте www.xantech.com.
Распайка 3.5 мм штекера под данный разъем осуществляет
ся следующим образом:
3.5 мм стереофо Функция
нический штекер
Наконечник Сигнал
Кольцо 0 В
Втулка 12 В, максимальный ток 30 мА
Данная распайка соответствует открытой проводке инфра
красных передатчиков по стандарту Xantech.
ZONE 2 Разъем композитного видеосигнала. Соедините
с Вашим видеоэкраном Зоны 2, используя 75 Ом коаксиаль
ный кабель.
СОЕДИНЕНИЯ ВИДЕОСИГНАЛОВ
ВАЖНЫЕ ЗАМЕЧАНИЯ
AV8 не осуществляет взаимную конвертацию видео форма
тов RGB, компонентного, Sвидео или композитного.
По возможности осуществляйте подключение всех видов вы
ходов видеосигналов Ваших источников. Это позволит ис
пользовать соединение с наилучшим качеством видео сигна
ла для основной системы, и соответственно Svideo или ком
позитного соединения для выходов на запись и Зоны 2.
Для всех источников видеосигнала, которые необходимо
просматривать в зоне 2, Вы должны выполнить соединение
композитного видео сигнала между источником и AV8.
СОЕДИНЕНИЯ КОМПОЗИТНОГО
ВИДЕОСИГНАЛА
«MONITOR OUT 1». [Выход на монитор 1]. Соедините
данный выход с композитным видеовходом Вашего устрой
ства вывода изображения. (Для этого Вам понадобится со
единительный видеокабель тюльпантюльпан или, в Европе,
 тюльпанSCART.)
«MONITOR OUT 2». Аналогичен разъему «MONITOR OUT
и позволяет использовать второе устройство вывода
изображения; также может использоваться в качестве ис
точника опорного сигнала синхронизации для четырехпро
водного сигнала RGB.
«VCR IN», «AV», «SAT», «DVD». Соедините дан
ные входы с композитными видеовыходами Вашей аппара
туры.
«VCR OUT». Соедините с композитным видеовходом
Вашего видеомагнитофона (для этого Вам понадобится со
единительный видео кабель тюльпантюльпан или, в Европе,
 тюльпанSCART.)
«TAPE». Если Вы желаете записывать на второй видео
магнитофон контрольный сигнал качества записи на первом
видеомагнитофоне, подсоедините к данному входу выход
контрольного композитного сигнала.
ПОДСОЕДИНЕНИЕ SVIDEO СИГНАЛА
«MONITOR OUT». Подсоедините данный выход к входу
Svideo Вашего устройства вывода изображения.
