9

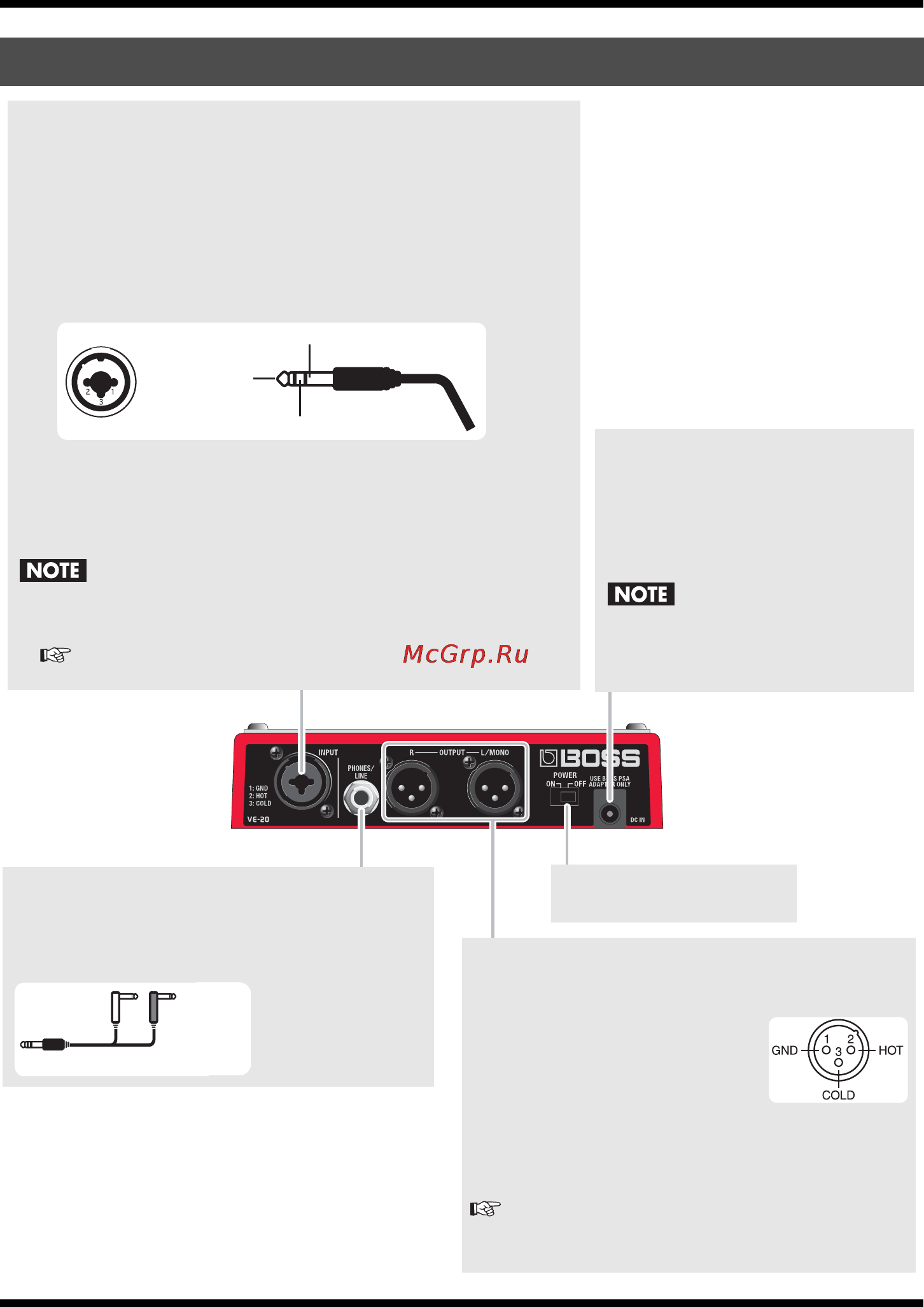

Описание панелей
Тыльная панель
Разъем PHONES/LINE
Служит для подключения стерео наушников. Может
быть использован как несимметричный линейный
выход с помощью Y-образного кабеля (например,
Roland PCS-31L; приобретается отдельно).
Выходы OUTPUT L MONO/R
Симметричные выходы VE-20.
* Данный прибор оснащен
симметричными разъемами. Схема
распайки приведена ниже. Перед
подключением убедитесь в том,
что распайка кабеля соответст-
вует схеме распайки, используемой
на внешнем устройстве.
* Разъемы OUTPUT подают сигнал микрофонного
уровня.
Подробнее см. стр. 16
,
19
Разъем DC IN
Служит для подключения сетевого
адаптера (BOSS PSA, опционально).
Подключение к сети позволяет
работать с прибором длительное
время и не беспокоиться по поводу
заряда батарей.
Используйте только адаптеры указанного
типа (серия PSA). Работа с другим
адаптером может повредить прибор.
Переключатель POWER
Включает/отключает прибор.
Разъем INPUT
Служит для подключения микрофона. Разъем INPUT работает как со
штекерами типа XLR, так и со штекерами типа “джек”. Разъем “джек”
может быть симметричным или несимметричным.
При подключении через штекер типа XLR можно задействовать
фантомное питание 48 В для конденсаторных микрофонов.
* Данный прибор оснащен симметричными (XLR/TRS) разъемами.
Схема распайки приведена ниже. Перед подключением убедитесь в
том, что распайка кабеля соответствует схеме распайки,
используемой на внешнем устройстве.
* В зависимости от расположения микрофона и колонок может
возникнуть акустическая обратная связь. Для устранения:
1. Измените положение микрофона(ов).
2. Переместите микрофон(ы) дальше от колонок.
3. Снизьте уровень громкости.
• Не подавайте на вход процессора сигнал с другого процессора эффектов. Это
может привести к искажению звука.
• Если требуется фантомное питание, используйте параметр Phantom Power.
см. стр. 16.
ЗЕМЛЯ (РУКАВ)
“+”
(КОНЧИК)
“-” (КОЛЬЦО)
1:ЗЕМЛЯ
2:”+”
3:”-”
PCS-31L (опционально)
Белый (L) Красный (R)
