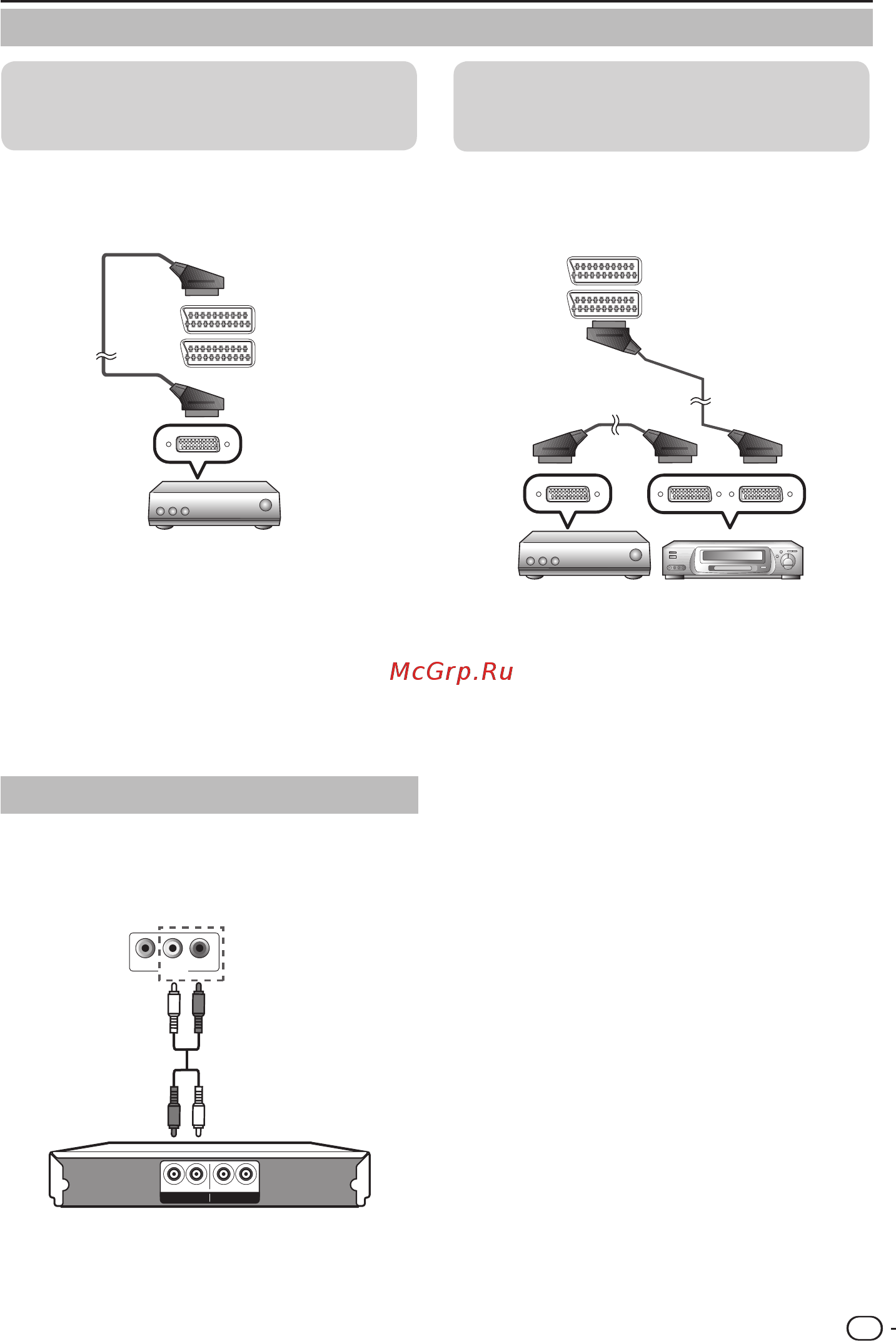

При использовании SCART 1
ПолныйSCART,которыйпередаетвходныеRGB,
иCVBSивыходнойCVBSтюнера.
SCART 1
SCART 2
SCART
Пример подключаемых устройств
EДекодер
Пример подключаемых устройств
EVCRE DVDпроигрыватель
E
Подключение усилителя с аналоговым/
цифровым аудиовходом
L R
VIDEO
AV OUT
LR
AUX1 IN
LR
AUX OUT
ПРИМЕЧАНИЕ
• Вслучае,еслинеобходимоприниматьсигналстелевизоранадекодер,убедитесь,чтовыбралиправильный
источникввода.
• НеподключайтедекодеркSCART2.
• НельзяподключатьVCRкдекодеру,используяполностьюпроводнойкабельSCART,подключенныйк
источникуSCART2.
E
При использовании SCART 2
ПолуSCART,которыйпередаетвходныеCVBSи
выходнойCVBSмонитора.
SCART 1
SCART 2
SCART
Подключение внешних устройств
Подключение динамика / усилителя
Подключение SCART
Аудиокабель
SCART для
моделей 19
дюймов
SCART 1 для
моделей 26
дюймов и более
Усилитель с аналоговым аудиовходом
КабельSCART
КабельSCART
Декодер
КабельSCART
Декодер VCR
