Наименование
Габаритны размеры,
мм ШхГхВ(В)
Масса, кг
без упаковки
Тип угольного
фильтра
Графит 60Н-700-Э4Г (Э4Д)
590х485х912(1380)
21
Ф-02 (2шт.)
Графит 80Н-700-Э4Г(Э4Д)
793х485х912(1380)
23,3
Ф-02 (2шт.)
Рубин S4 50П-700-Э4Г(Э4Д)
490х434х729(1200)
13,0
Ф-02 (2шт.)
Рубин S4 60П-700-Э4Г(Э4Д)
590х434х729(1200)
13,7
Ф-02 (2шт.)
Рубин Inox S4 60-700-Э4Д
590х402х735(1210)
11,9
Ф-02 (2шт.)
Рубин Stone S4 60-700-Э4Г(Э4Д)
590х434х729(1200)
14,2
Ф-02 (2шт.)
Рубин Ceramics S4 60-700-Э4Д
590х434х729(1200)
15,4
Ф-02 (2шт.)
Рубин Basis S4 60П-700-Э4Г(Э4Д)
590х430х729(1200)
11,6
Ф-02 (2шт.)
Рубин 60П-650-К3Г(К3Д)
590х434х729(1200)
13,4
Ф-02 (2шт.)
Жемчуг 60П-700-Е4Д
590х434х732(1200)
14,6
Ф-02 (2шт.)
Жемчуг 90П-700-Е4Д
890х452х732(1200)
18,7
Ф-02 (2шт.)
Рубин S4 90П-700-Э4Г (Э4Д)
890х452х729(1200)
17,6
Ф-02 (2шт.)
• 8 •
• 5 •

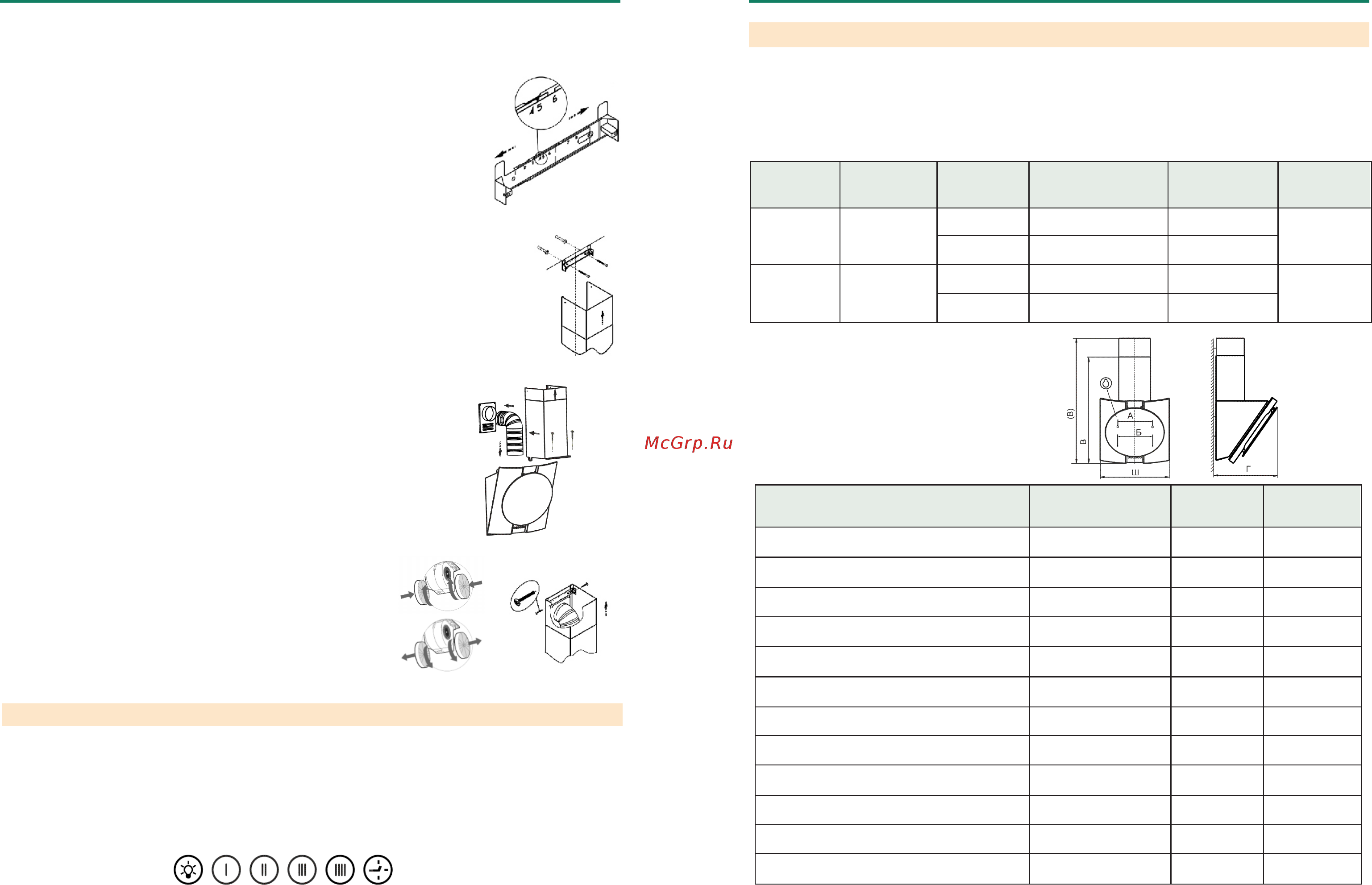

рис. 5
рис. 6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 2
рис. 2
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
рис. 7
рис. 8
рис. 7А
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
2.1 Номинальное напряжение, В, частота, Гц 220,50
2.2 Номинальное напряжение галогенных ламп, В 12
2.3 Степень защиты от влаги обычное исполнение
2.4 Режим работы продолжительный
2.5 Климатическое исполнение УХЛ4.2 по ГОСТ15150
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять прибор
включенным примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязнен-
ного воздуха.
7.2 Управление вытяжкой осуществляется при помощи одного из переключателей: ККВ, кнопочного,
сенсорного.
7.2.1 Электронный переключатель ККВ (рис. 9) имеет шесть кнопок.
ГРАФИТ • РУБИН • ЖЕМЧУГ
6.2 Крепление кронштейна к стене:
џ прежде чем прикрепить кронштейн к стене, необходимо выставить его на
нужный размер (равный ширине верхней фальштрубы).
џ увеличьте размер кронштейна (если это необходимо), раздвинув его, и устано-
вите фиксатор напротив цифры 5 (см. рис. 5)
џ установите на вытяжку комплект из двух телескопических фальштруб;
џ верхнюю фальштрубу выдвиньте на нужную высоту;
џ сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, затем снимите фальштрубы;
џ приложите кронштейн к стене, как показано на рис. 6;
џ осевая линия кронштейна должна совпадать с осевой линией вытяжки, а в ерх
џ ний край с ранее проведенной горизонтальной линией;
џ обозначьте центры отверстий для крепления кронштейна;
џ просверлите два отверстия Ø 8 мм и забейте дюбели;
џ прикрепите кронштейн к стене винтами.
рис. 9
6.4 Установите фальштрубы (рис. 7).
џ На нижней фальштрубе имеются специальные «ушки», которые
необходимо направить в пазы, расположенные на верхней пане-
ли вытяжки.
џ Затем нижнюю фальштрубу необходимо зафиксировать двумя
самонарезающими винтами 3,5х11 мм.
џ Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн
(рис.8) и закрепите винтами.
6.5 Для кухонных вытяжек из нержавеющей стали:
џ снимите защитную пленку с корпуса и фальштруб;
џ будьте осторожны при установке фальштруб, не повредите по-
верхности из нержавеющей стали, их легко поцарапать.
* - соответствует максимальной воздухопроизводи-
тельности вентилятора (куб.м/час) и указана в
обозначении КВ во втором цифровом блоке
(Рубин 60П-650-К3Г).
Серия
вентилятора*
Уровень шума
дБА, не более
Лампы
Потребляемая мощность
КВ, не более, Вт
Класс защиты по
ГОСТ МЭК 335-1
650
60
галогенные
200
II
LED-диодные
155
700
58
галогенные
225
I
LED-диодные
190
џ вверните два самонарезающих винта 6х50 мм (размер А, рис. 2);
џ навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-
нарезающими винтами 6х50 мм (размер Б, рис. 2).
џ установите фильтр на место;
џ закройте панель вручную до момента щелчка защелки.
6.3 В зависимости от режима эксплуатации кухонной вытяжки соедините
вентилятор с вентиляционной решеткой полужестким гофрированным воздухо-
водом (рис. 7) или установите на вентилятор угольные фильтры.
Проверьте свободный ход антивозвратного клапана вентилятора при монтаже
вытяжки.
џ Угольные фильтры устанавливаютcя на защитные решетки корпуса венти-
лятора (рис. 7А).
ТАБЛИЦА 1
